ECLDISPLAYXBFC

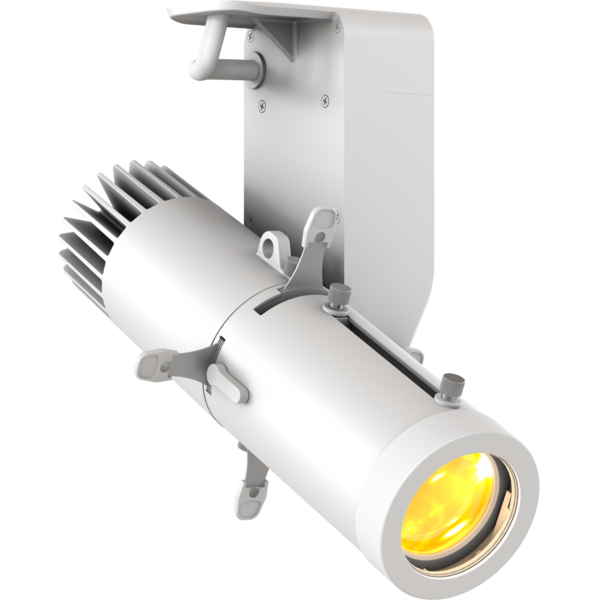

EclDisplay XBFC

NEW

Source
40W RGB + lime LED
Zoom range
(wash lens - optional) 15° ~ 30° or 25° ~ 50° - (profile lens - optional) 10° ~ 20° or 20° ~ 40° or 8°
IP rating
 IP20
Weight
1,4kg / 3.09lbs

Key Features

  • LED RGB+Lime 40W
  • Fino a 600 lm @full
  • Controllo del segnale tramite RDM, DMX, ricevitore CRMX opzionale e regolazione locale tramite manopola
  • Compatibile con tutte le lenti EclDisplay: profile (zoom e statico) o ottica wash

La serie EclDisplay XB presenta una gamma innovativa e versatile di spotlight LED, progettata per l'utilizzo in gallerie, spazi commerciali e altri luoghi pubblici. Questi apparecchi avanzati si distinguono per il loro design raffinato e le molteplici opzioni di controllo, che includono protocolli sia cablati che wireless. Sono adattabili a una varietà di applicazioni, grazie alla disponibilità di diverse sorgenti e ottiche.

Ogni unità EclDisplay XB può essere programmata e controllata tramite RDM, controllo di input integrati tramite protocollo DMX e controllo locale tramite manopola.

Al centro dell'EclDisplay XB vi è una sorgente LED RGB+Lime di 40 W, in grado di offrire sia una completa generazione di colori che tonalità di bianco. La versatilità dell'apparecchio è ulteriormente potenziata da un'ampia gamma di accessori opzionali, inclusi lenti profile (zoom e fisse) o wash e ulteriori elementi ottici come louvres e snoot. Ciò rende l'EclDisplay XB non solo un apparecchio di illuminazione, ma una soluzione di illuminazione completa, adattabile a una moltitudine di ambienti e necessità.

Read less
La serie EclDisplay XB presenta una gamma innovativa e versatile di spotlight LED, progettata per l'utilizzo in gallerie, spazi commerciali e altri luoghi pubblici. Questi apparecchi avanzati si disti...

Varianti

Code Finitura Adattatore a track Ottica
ECLDISPLAYXBFCB
ECLDISPLAYXBFCB NEW
Black Not included Not included
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW NEW
White Not included Not included

Photo Gallery

ECLDISPLAYXBFCW
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW
ECLDISPLAYXBFCW

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 40W RGB + lime LED
  • Flusso luminoso: (profile 36 HD) 644 lm; (profile 2040 HD - min) 584 lm - (profile 2040 HD - max) 571 @Full
  • Lux: (profile 36 HD) 121 lx; (profile 2040 HD - min) 372 lx - (profile 2040 HD - max) 107lx @5 m full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Zoom range: (wash lens - optional) 15° ~ 30° or 25° ~ 50° - (profile lens - optional) 10° ~ 20° or 20° ~ 40° or 8°
  • Altro: 360° lens rotation - shutter blades lockable - optional 360° rotating barndoors and gel frame holder
  • Altro: (profile lens) shutter blades lockable
  • Altro: (profile lens - optional) manual rotating gobo holder size E, outer: 37 mm - image: 23 mm - thickness: max 3 mm
SISTEMA COLORE
  • Miscelazione del colore: RGB + lime / full colour
  • CCT: controllo CCT tramite canale DMX indipendente
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer, colori 16-bit
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: lockable tilt with screw
  • Corpo: alluminio pressofuso
  • Colore: RAL 9004 o RAL 9010
  • Altro: cable not included - Cable diameter range: 6 - 10 mm
CONTROLLO
  • Protocolli: DMX512, RDM, CRMX (opzionale)
  • Stand Alone: 1 encoder con pulsante
  • Canali DMX: 5 / 6 / 15channel
  • Controllo Wireless: Ricevitore LumenRadio TimoRX opzionale
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 38W
  • Standby power: 3,1 W
  • Output (a 230V): 35 unità connesse in serie
  • Fattore di potenza: > 0,94
CARATTERISTICHE FISICHE
  • Temperatura di esercizio: -10° ~ +45°
  • Grado IP: IP20
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: track / hanging / ceiling installation
  • Connessione dati: screw terminal blocks
  • Connessione di alimentazione: screw terminal blocks
  • Dimensioni (LxAxP): 141X200x150mm / 5.55''x5.91''
  • Peso: 1,4kg / 3.09lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
