ECL

EclProfile

Source
1x150W LED bianco ad alta potenza
IP rating
 IP20
Weight
9,25kg / 20.39lbs

Key Features

  • Temperatura colore: Tungsteno 3.100 K, Daylight 6.000 K
  • Lumen: Tungsteno 5'352 Im, Daylight 6'963 Im
  • Ottiche altamente efficaci che massimizzano l'uniformità della proiezione, la precisione dell'inquadratura, la stabilità della temperatura colore e l'intera curva dimming.

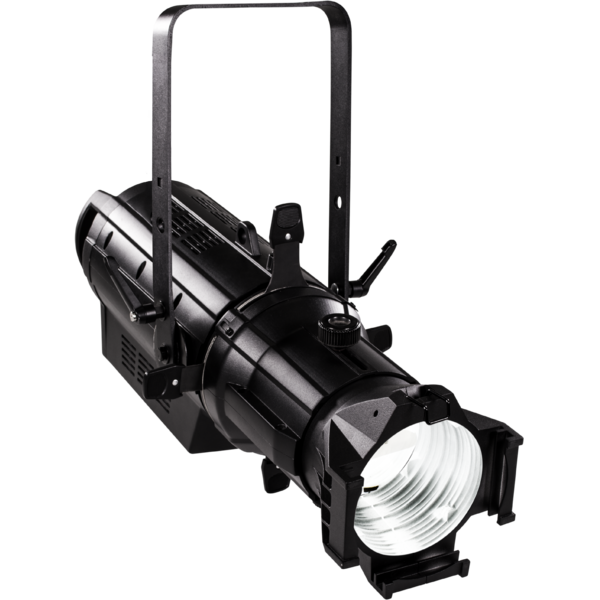

EclProfile è il nuovo profiler LED di PROLIGHTS, che consente un nuovo livello di performance nel campo dei sagomatori a tecnologia LED. La combinazione di un alto flusso 150W COB LED con il nuovo sistema ottico, permette all'EclProfile di effettuare una proiezione uniforme.
Il design dell'EclProfile lo rende perfetto per l'uso all'interno di studi televisivi, teatri, eventi, strutture architettoniche e ambienti che hanno un'alimentazione limitata.

Read less
EclProfile è il nuovo profiler LED di PROLIGHTS, che consente un nuovo livello di performance nel campo dei sagomatori a tecnologia LED. La combinazione di un alto flusso 150W COB LED con il nuovo sis...

Varianti

Code Temp. colore
ECLDY
ECLDY
6000K
ECLTU
ECLTU
3100K

Product Video

Discover the EclProfile in action

Photo Gallery

ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY
ECLDY

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 1x150W LED bianco ad alta potenza
  • CCT sorgente: TU 3100 K - DY 6000K
  • Flusso luminoso: TU 5352 lm - DY 6963
  • Lux: TU 9960lux - DY 12976lx @3 m - 19°
  • CRI: TU 98 Ra - DY 96
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: optional 19° / 26° / 36° / 50°
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
GOBO
  • Dimensioni gobos (ruota1): B
CONTROLLO
  • Protocolli supportati: DMX512
  • Canali DMX: 1/2/5ch
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 172W
  • Output (a 230V): 8 unità connesse in serie
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: aria forzata con ventola silenziosa
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: XLR 5p IN/OUT connectors
  • Struttura: Corpo in alluminio pressofuso ad alta resistenza
  • Finitura: nero
  • Temperatura d'esercizio: Ta -10 - +45 °C
  • Dimensioni (LxAxP): 282x466x530mm / 11.1''x18.35''x20.87''
  • Peso: 9,25kg / 20.39lbs

Accessori e prodotti correlati

Opzionale ECLMP1

Middle part in alluminio per ECL, compatibile con ottiche 19°, 26°

Order Code: ECLMP1

Opzionale ECLL19

Ottica per sagomatore ECL, angolo 19°

Order Code: ECLL19

Opzionale ECLL26

Ottica per sagomatore ECL, angolo 26°

Order Code: ECLL26

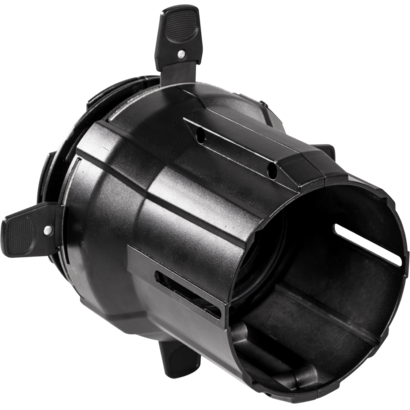

Opzionale ECLMP2

Middle part in alluminio per ECL, compatibile con ottiche 36°, 50°

Order Code: ECLMP2

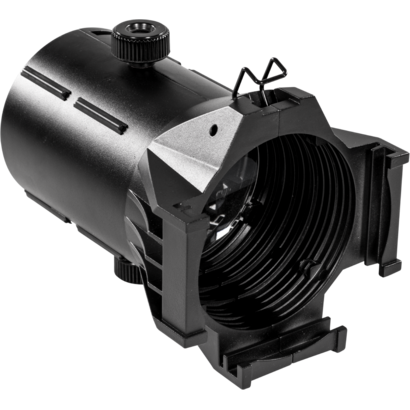

Opzionale ECLL50

Ottica per sagomatore ECL, angolo 50°

Order Code: ECLL50

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Opzionale ECLGH

Porta gobos per sagomatore ECL/ECLFC/ECLHDL

Order Code: ECLGH

Downloads

Technical documentation and support files

User manual User manual

File name File size Download
User manualEcl_USER_MANUAL_ITEN.pdf(24/04/2020)5MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEcl_DMX_CHARTS.pdf(24/04/2020)43KB

ECL Firmware rev. 1.2

manufacturer fixture library (Link) Link
prolights_eclipsedy.d4Download
prolights_eclipsetu.d4Download
manufacturer fixture library (Link) Link
prolights_eclipsetudy_1ch.hedDownload
prolights_eclipsetudy_2ch.hedDownload
prolights_eclipsetudy_5ch.hedDownload
manufacturer fixture library (Link) Link
eclipsedy_1ch.fdfDownload
eclipsedy_2ch.fdfDownload
eclipsedy_5ch.fdfDownload
eclipsetu_1ch.fdfDownload
eclipsetu_2ch.fdfDownload
eclipsetu_5ch.fdfDownload
manufacturer fixture library (Link) Link
prolights@eclipse@2_channel@initial.xmlpDownload
prolights@eclipse@5_channel@initial.xmlpDownload
manufacturer fixture library (Link) Link
eclipse 1 channel.fix2Download
eclipse 2 channel.fix2Download
eclipse 5 channel.fix2Download

CAD symbols & drawings CAD symbols & drawings

File name File size Download
2DECL_2D.zip3MB
3DECL_3D.zip62MB
Technical drawingEcl_TECHNICAL_DRAWING.pdf(23/04/2020)202KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica la pagina accessori del prodotto.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.2 STABLE 15/12/2018 10 second default display backlight
1.1 STABLE 31/05/2015 Improved Master/Slave function.
