ECLFWIPVW

EclProfile FWIPVW

Order Code: ECLFWIPVWBK

Source
91x3W LED bianco ad alta potenza
IP rating
 IP65 per installazioni esterne temporanee, non fisse
Weight
10kg / 22.05lbs

Key Features

  • Classificazione IP per applicazioni outdoor
  • Gobo rotante IP65 (opzionale)
  • CCT lineare da 2,700 K a 5,600 K
  • Output e qualità dei bianchi superiori (alto CRI, TLCI,TM30).
  • Silenzioso e compatibile con gli accessori standard del settore.

EclProfile FW IP VW è la versione IP Full White della nuova generazione dei sagomatori LED Ecl con sorcente a bianco variabile. EclProfile FW IP VW è stato sviluppato con lo stesso housing e lo stesso design ottico della versione a colori, per tutti quelli utenti che richiedono luminosità e qualità superiori sui bianchi, con uniformità e messa a fuoco superiori, o semplicemente per quelli che che preferiscono utilizzare i proiettori LED in modo classico. La sorgente LED di entrambe le versioni è stata selezionata per raggiungere la migliore qualità dei bianchi, con alti valori di CRI, R9 e TM30, essendo ideali per coorporate e applicazioni commerciali.

Read less
EclProfile FW IP VW è la versione IP Full White della nuova generazione dei sagomatori LED Ecl con sorcente a bianco variabile. EclProfile FW IP VW è stato sviluppato con lo stesso housing e lo stesso...

Product Video

Discover the EclProfile FWIPVW in action

Photo Gallery

ECLFWIPVWBK
ECLFWIPVWBK
ECLFWIPVWBK
ECLFWIPVWBK

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 91x3W LED bianco ad alta potenza
  • CCT: from 2.700K to 6.500
  • Flusso luminoso: (26° only TU) 3'696 lm; (26° only DY) 4'406 lm; (26°) 7'951 @Full
  • Lux: (26° only TU) 1'289 lx; (26° only DY) 1'524 lx; (26°) 2'759lx @5 m full
  • CRI: (only TU) 97,7; (only DY) 95,7; (@full) 96.3
  • R9: (only TU) 86,2; (only DY) 90,9; (@full) 90,5
  • TLCI: (only TU) 97; (only DY) 97; (@full) 98
  • TM30 Rf: (only TU) >92; (only DY) >90; (@full) >92
  • TM30 Rg: (only TU) >96; (only DY) >99; (@full) <102
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / 70° / 90° zoom 15°-30° / zoom 25°-50°°
  • Tipo lente: lenti antiriflesso ad alta definizione con trattamento acromatico
  • Focus: manuale
  • Altro: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: warm white + cold white
  • Preset bianchi: 2.700K - 5.600K
EFFETTI DINAMICI
  • Gobos rotanti: optional, see available accessories
  • Dimensioni gobos: B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
  • Modalità statico: selezione statica del dimmer
  • Modalità manuale: regolazione manuale dimmer e strobo
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Caratteristiche speciali: HIGH mode, AUTO mode and SILENT mode fan management
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 2 / 3 / 4 / 6 / 12channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX2 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 264W
  • Output (a 230V): 12 unità connesse in serie
  • Fattore di potenza: 0,97
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: ventilazione silenziosa
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Seetronic XLR 5p IN/OUT
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
  • Dimensioni (LxAxP): 324x540x660mm / 12.76''x21.26''x25.98''
  • Peso: 10kg / 22.05lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM
BOX CONTENT
  • 1 x ECLFWIPVW
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • User Manual

Accessori e prodotti correlati

Opzionale <b>EclProfile </b> Rotating Gobo

Modulo gobo rotante per proiettori ECL Profile, nero

Order Code: ECLPRIPROTGOBO1BK

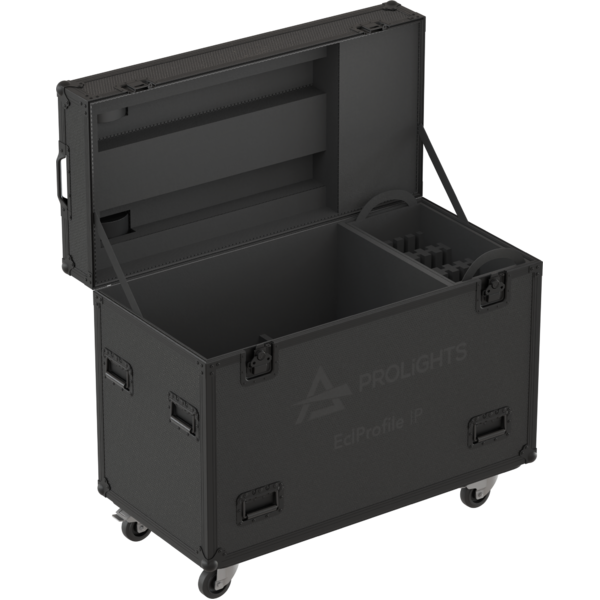

Opzionale FCLECLPRIP

Flightcase per 6 proiettori ECLFWIP / ECLCTPLUSIP con ottiche 19°, 26, 36°, 50°

Order Code: FCLECLPRIP

Opzionale FCLECLPRLZ

Flightcase per contenere 8 lenti zoom ECLPRLZ

Order Code: FCLECLPRLZ

Opzionale <b>EclProfile</b> Pole Operated Yoke

Staffa pole operated per proiettori ECL Profile

Order Code: ECLPRPOYO

Opzionale <b>EclProfile</b> Half Snoot

Mezza visiera per serie ECL Profile, comp. con lenti 19°, 26° e 36°, nera

Order Code: ECLPRHSNOOTBK

Opzionale <b>EclProfile</b> Full Snoot

Visiera completa per serie ECL Profile, comp. con lenti 19°, 26° e 36°, nera

Order Code: ECLPRFSNOOTBK

Opzionale ECLLB05BK

Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero

Order Code: ECLLB05BK

Opzionale ECLPRL05BK

Ottica 5° PRL per proiettoriEcl Profile, housing nero

Order Code: ECLPRL05BK

Opzionale ECLPRL10BK

Ottica 10° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL10BK

Opzionale ECLPRL14BK

Ottica 14° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL14BK

Opzionale ECLPRL19BK

Ottica 19° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL19BK

Opzionale ECLPRL26BK

Ottica 26° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL26BK

Opzionale ECLPRL36BK

Ottica 36° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL36BK

Opzionale ECLPRL50BK

Ottica 50° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL50BK

Opzionale ECLPRL70BK

Ottica 70° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL70BK

Opzionale ECLPRL90BK

Ottica 90° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL90BK

Opzionale <b>EclPrl</b> Zoom

Ottica Zoom 15°-30° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRLZ1530BK

Opzionale <b>EclPrl</b> Zoom

Ottica Zoom 25°-50° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRLZ2550BK

Opzionale ECLPRGH

Porta gobos per sagomatori ECL Profile, B size

Order Code: ECLPRGH

Opzionale ECLPRGHA

Porta gobos per sagomatori ECL Profile, A size

Order Code: ECLPRGHA

Opzionale ECLPRIRIS

Accessorio Iris per sagomatori Ecl Profile

Order Code: ECLPRIRIS

Opzionale ECLPRSEF1

Kit filtro soft edge e holder per proiettori ECL Profile

Order Code: ECLPRSEF1

Opzionale ECLLZLLKA

Vite a testa esagonale, per il montaggio di ECLLZ su ECLCTPLUS / IP, ECLFW / IP, ed ECLFS

Order Code: ECLLZLLKA

Opzionale IPTESTBOX

Tester portatile di vuoto e pressione per dispositivi ProLights IP

Order Code: IPTESTBOX

Opzionale SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

Opzionale SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale C6040B

Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero

Order Code: C6040B

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclfwipvw_LETTER_DATASHEET_(EN).pdf(22/02/2022)649KB
Letter datasheetEclfwipvw_A4_DATASHEET_(EN).pdf(26/06/2024)655KB
Tender SpecificationEclfwipvw_TENDER_SPECIFICATION.pdf(21/02/2022)4MB

User manual User manual

File name File size Download
User manualEclfwipvw_USER_MANUAL_EN.pdf(07/04/2023)11MB
User manualEclfwipvw_USER_MANUAL_FR.pdf(07/04/2023)11MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclfwipvw_DMX_CHARTS.pdf(21/06/2022)73KB

ECLFWIPVW Firmware rev. 1.44.1

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

ECLFWIPVW Firmware rev. 1.43.1

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

ECLFWIPVW Firmware rev. 1.40.2338

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_eclfwipvw_ies files.zip(22/06/2021)45KB
LDTprolights_eclfwipvw_ldt files.zip(22/06/2021)32KB
PhotometricsEclfwipvwbk_PRL2550_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL2550_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL1530_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL1530_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL70_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL70_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL50_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL50_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL36_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL36_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL26_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL26_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL19_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL19_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL14_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL14_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL10_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL10_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwbk_PRL5_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
PhotometricsEclfwipvwwh_PRL5_PHOTOMETRICS_REPORT.pdf(21/02/2022)2MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D sketchupECLFWIPVW_3D_SKETCHUP.zip13MB
2DECLFWIPVW_2D.zip168MB
3DECLFWIPVW_3D.zip9MB
2D cad symbolsECLFWIPVW_2DSYMBOLS.zip864KB
Technical drawingECLFWIPVW_TECHNICAL DRAWINGS.zip7MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksECLFWIPVW_SYMBOLS.zip7MB

Tech docs Tech docs

File name File size Download
Noise ReportEclfwipvw_NOISE_REPORT.pdf(04/07/2023)1MB

Software Software

File name File size Download
SoftwareECLFWIP/CT+ Firmware Updater(03/03/2025)9MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.44.1 STABLE 27/03/2023 Improvements:
  • Minor improvements to display management.
 Rev. 1.0
