ECLPANELIPHARD1X1

EclPanel IPHard1x1

SPEKTRA

Order Code: ECLPANELIPHARD1X1

Source
300W sorgente LED a 6 colori
IP rating
 IP65 per installazioni esterne temporanee, non fisse
Weight
12,8kg / 28.22lbs

Key Features

  • Sorgente luminosa Hard Light di formato 1x1 con 6 colori, 300W di potenza ed angolo di 20°
  • Resistente all'acqua e alla polvere con classificazione IP65
  • Controllo pixel in 4 sezioni e effetti luminosi integrati per applicazioni cinematografiche
  • Funzionamento silenzioso con modalità ventola multiple

EclPanel IPHard1x1 è un Hard Light formato 1x1 con classe IP65, dotato di una sorgente LED ottimizzata per applicazioni cinematografiche a lunga distanza. Questa unità è progettata per fornire luce di qualità in tutte le condizioni atmosferiche. Il suo sistema ottico, equipaggiato con un array LED a 6 colori controllabile in 4 sezioni e lenti collimatori, raggiungendo un angolo di fascio nativo di 20°. Questa configurazione garantisce elevata intensità luminosa a lunga distanza e amplia lo spettro colore, risultando in una qualità della luce senza precedenti. EclPanel IPHard può trasformarsi in una sorgente soft light attraverso l'aggiunta di modificatori ottici ai suoi punti di ancoraggio per gli accessori.

Costruito con una resistente lega di magnesio pressofuso, la classificazione IP65 del proiettore rende l'unità resistente ad acqua e polvere, adatta per ambienti e set all'esterno. L'housing incorpora alimentazione e un'unità di controllo a bordo, facilitando l'installazione e l'uso. È dotato di un ampio display da 3.5'', un'interfaccia user-friendly e diverse opzioni di connettività, sia cablate che wireless.

Migliorando ulteriormente la sua versatilità, l'unità supporta il controllo per sezione per effetti personalizzati o creati tramite console luci. Per una maggiore portabilità, EclPanel IPHard accetta alimentazione tramite batterie da 24-36V e un ingresso DC 48V. La sua flessibilità si estende alle opzioni di controllo, compatibile con protocolli DMX & RDM, Ethernet, operazioni remote tramite ControlGo e wireless CRMX.

Read less
EclPanel IPHard1x1 è un Hard Light formato 1x1 con classe IP65, dotato di una sorgente LED ottimizzata per applicazioni cinematografiche a lunga distanza. Questa unità è progettata per fornire luce di...

Product Video

Discover the EclPanel IPHard1x1 in action

Photo Gallery

ECLPANELIPHARD1X1
ECLPANELIPHARD1X1
ECLPANELIPHARD1X1
ECLPANELIPHARD1X1

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 300W sorgente LED a 6 colori
  • Flusso luminoso: (HB) 16'798 lm - (HQ) 16'425 lm @3.200 K
  • Flusso luminoso: (HB) 17'966 lm - (HQ) 15'066 lm @5.600 K
  • Lux: (HB) 2'987 lx - (HQ) 2'940lx @5 m 3.200 K
  • Lux: (HB) 3'206 lx - (HQ) 2'729lx @5 m 5.600K
  • CRI: 95,6 @3.200 K; 96,4 @5.600 K
  • R9: up to 92
  • TLCI: 89 @3.200 K; 95 @5.600 K
  • TM30 Rf: >91 @3.200 K; > 92 @5.600 K
  • TM30 Rg: < 101 @3.200 K; < 101 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 20°
  • Angolo di campo: 46°
  • Tipo lente: Lenti TIR
  • Ottiche aggiuntive: Dome diffuser - consulta accessori disponibili
SISTEMA COLORE
  • Controllo colore: XY, CCT, Gel, HSI, Source Emulation
  • CCT: controllo CCT range da 1.850K a 20.000K, correzione +/- green, emulazione tungsten
  • Preset bianchi: 1.850 K - 20.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: Libreria gelatine integrata
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer, colori 16-bit
  • Pixel pattern: macro pixel pre impostate con effetti cinema
  • Caratteristiche speciali: color space selection, canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Corpo: Costruzione IP65 resistente alle intemperie in lega di magnesio pressofusa
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM, ArtNet, sACN, CRMX
  • Stand Alone: selectable mode through 4 push-encoder retroilluminati rotativi
  • Pixel control: 4 controllo a sezioni
  • Controllo Wireless: integrato, LumenRadio TimoTwo DMX/RDM compatibile sia con CRMX, CRMX2 (solo in modalità RX) che con W-DMX, Bluetooth supportato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: 3.5" con una nuova interfaccia grafica
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Altro: Rilancio Ethernet in caso di guasto
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 6 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 1282 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 300W
  • Standby power: 110V (60Hz): 9,41A; 230V (50Hz): 9,26A
  • Output (a 230V): 9 unità connesse in serie
  • Fattore di potenza: > 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: attivo, funzionamento silenzioso
  • Sospensione e fissaggio: staffa per truss rigging e hardware di collegamento tra più unità
  • Connessione di segnale: IP65 Seetronic XLR 5p IN/OUT
  • Connessione dati: IP65 Seetronic RJ45 IN/OUT
  • Connessione di alimentazione: IP65 Seetronic powerCON TRUE IP65 IN/OUT
  • Connettore di alimentazione a bassa tensione DC: XLR 3p per i 48V e XLR 4p per i 24V-36V
  • Dimensioni (LxAxP): 529x433x142mm / 20.83''x17.05''x5.59''
  • Peso: 12,8kg / 28.22lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT
  • 1 x ECLPANELIPHARD1X1
  • 1 x ECLFRSPG
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • User Manual

Accessori e prodotti correlati

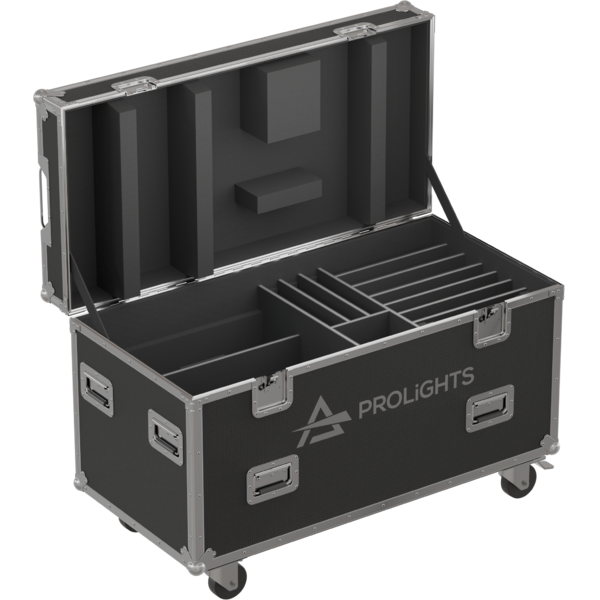

Opzionale FCLPANELIP1X13U

Flight case per contenere 3 proiettori ECLPANELIP1X1HARD o ECLPANELIP1X1SOFT

Order Code: FCLPANELIP1X13U

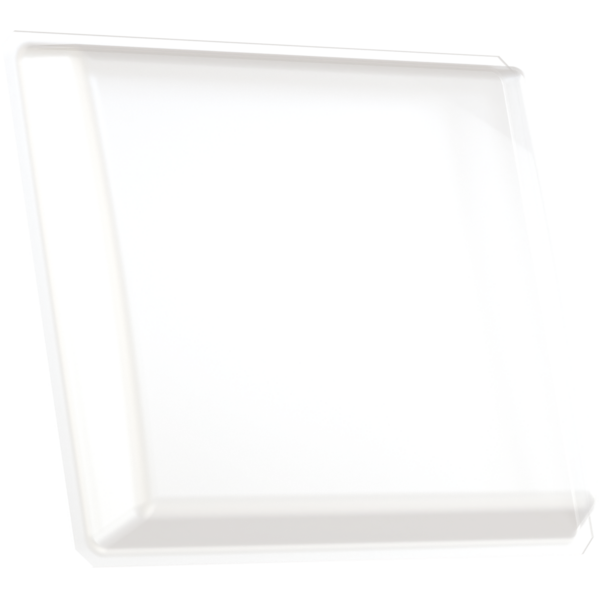

Opzionale EPIPH1X1DD

Diffusore dome per serie ECLPANELIPHARD1X1

Order Code: EPIPH1X1DD

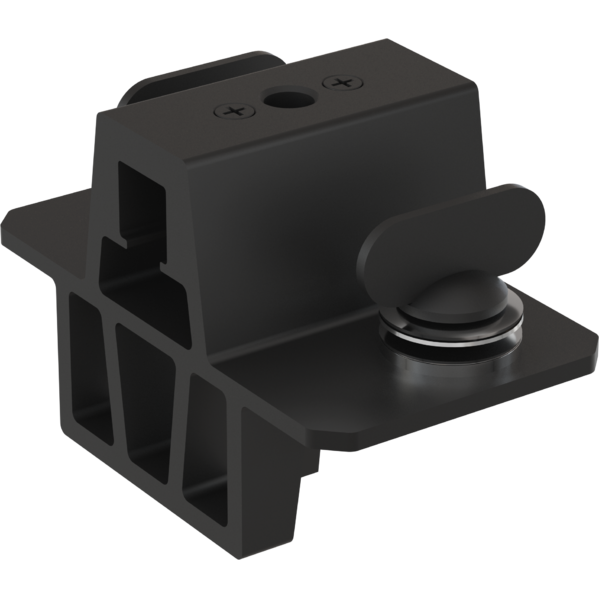

Opzionale EPIP2X1X1RMP2U

Piastra metallica di ancoraggio per serie ECLPANELIP per montaggio a matrici, 2U

Order Code: EPIP2X1X1RMP2U

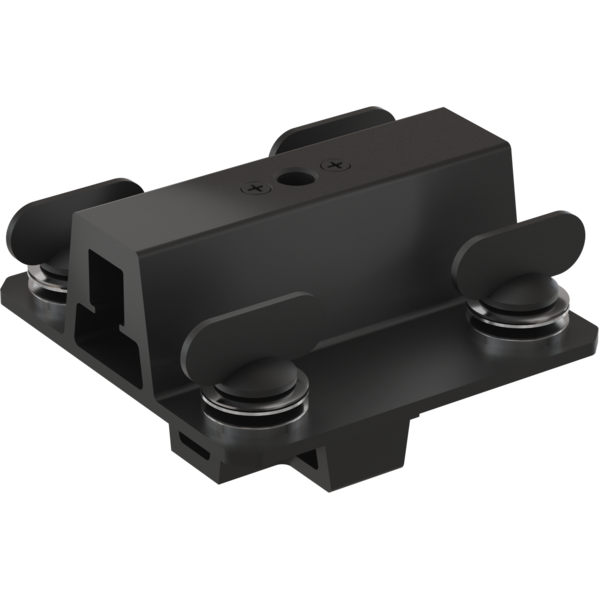

Opzionale EPIP2X1X1RMP4U
