ECLPANELIPHARD2X1

EclPanel IPHard2x1

SPEKTRA

Order Code: ECLPANELIPHARD2X1

Source
550W sorgente LED a 6 colori
IP rating
 IP65 per installazioni esterne temporanee, non fisse
Weight
19,8kg / 43.65lbs

Key Features

  • Sorgente luminosa Hard Light di formato 2x1 con 6 colori, 550W di potenza ed angolo di 20°
  • Resistente all'acqua e alla polvere con classificazione IP65
  • Controllo pixel in 8 sezioni e effetti luminosi integrati per applicazioni cinematografiche
  • Funzionamento silenzioso con modalità ventola multiple

EclPanel IPHard2x1 è un Hard Light formato 2x1 con classe IP65, dotato di una sorgente LED ottimizzata per applicazioni cinematografiche a lunga distanza. Questa unità è progettata per fornire luce di qualità in tutte le condizioni atmosferiche. Il suo sistema ottico, equipaggiato con un array LED a 6 colori controllabile in 8 sezioni e lenti collimatori, raggiungendo un angolo di fascio nativo di 20°. Questa configurazione garantisce elevata intensità luminosa a lunga distanza e amplia lo spettro colore, risultando in una qualità della luce senza precedenti. EclPanel IPHard può trasformarsi in una sorgente soft light attraverso l'aggiunta di modificatori ottici ai suoi punti di ancoraggio per gli accessori.

Costruito con una resistente lega di magnesio pressofuso, la classificazione IP65 del proiettore rende l'unità resistente ad acqua e polvere, adatta per ambienti e set all'esterno. L'housing incorpora alimentazione e un'unità di controllo a bordo, facilitando l'installazione e l'uso. È dotato di un ampio display da 3.5'', un'interfaccia user-friendly e diverse opzioni di connettività, sia cablate che wireless.

Migliorando ulteriormente la sua versatilità, l'unità supporta il controllo per sezione per effetti personalizzati o creati tramite console luci. Per una maggiore portabilità, EclPanel IPHard accetta alimentazione tramite batterie da 24-36V e un ingresso DC 48V. La sua flessibilità si estende alle opzioni di controllo, compatibile con protocolli DMX & RDM, Ethernet, operazioni remote tramite ControlGo e wireless CRMX.

Read less
EclPanel IPHard2x1 è un Hard Light formato 2x1 con classe IP65, dotato di una sorgente LED ottimizzata per applicazioni cinematografiche a lunga distanza. Questa unità è progettata per fornire luce di...

Product Video

Discover the EclPanel IPHard2x1 in action

Photo Gallery

ECLPANELIPHARD2X1
ECLPANELIPHARD2X1
ECLPANELIPHARD2X1
ECLPANELIPHARD2X1

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 550W sorgente LED a 6 colori
  • Flusso luminoso: (HB) 36'904 lm - (HQ) 35'755 lm @3.200 K
  • Flusso luminoso: (HB) 38'770 lm - (HQ) 33'409 lm @5.600 K
  • Lux: (HB) 5'072 lx - (HQ) 4'962lx @5 m 3.200 K
  • Lux: (HB) 5'359 lx - (HQ) 4'700lx @5 m 5.600K
  • CRI: 95,5 @3.200 K; 96,3 @5.600 K
  • R9: up to 92
  • TLCI: 90 @3.200 K; 95 @5.600 K
  • TM30 Rf: >91 @3.200 K; > 92 @5.600 K
  • TM30 Rg: < 101 @3.200 K; < 102 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 20°
  • Angolo di campo: 48°
  • Tipo lente: Lenti TIR
  • Ottiche aggiuntive: Dome diffuser - consulta accessori disponibili
SISTEMA COLORE
  • Controllo colore: XY, CCT, Gel, HSI, Source Emulation
  • CCT: controllo CCT range da 1.850K a 20.000K, correzione +/- green, emulazione tungsten
  • Preset bianchi: 1.850 K - 20.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: Libreria gelatine integrata
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer, colori 16-bit
  • Pixel pattern: macro pixel pre impostate con effetti cinema
  • Caratteristiche speciali: color space selection, canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Corpo: Costruzione IP65 resistente alle intemperie in lega di magnesio pressofusa
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM, ArtNet, sACN, CRMX
  • Stand Alone: selectable mode through 4 push-encoder retroilluminati rotativi
  • Pixel control: 8 controllo a sezioni
  • Controllo Wireless: integrato, LumenRadio TimoTwo DMX/RDM compatibile sia con CRMX, CRMX2 (solo in modalità RX) che con W-DMX, Bluetooth supportato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: 3.5" con una nuova interfaccia grafica
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Altro: Rilancio Ethernet in caso di guasto
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 6 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 1282 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 550W
  • Standby power: 110V (60Hz): 16,8W; 230V (50Hz): 16,7W
  • Output (a 230V): 4 unità connesse in serie
  • Fattore di potenza: > 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: attivo, funzionamento silenzioso
  • Sospensione e fissaggio: staffa per truss rigging e hardware di collegamento tra più unità
  • Connessione di segnale: IP65 Seetronic XLR 5p IN/OUT
  • Connessione dati: IP65 Seetronic RJ45 IN/OUT
  • Connessione di alimentazione: IP65 Seetronic powerCON TRUE IP65 IN/OUT
  • Connettore di alimentazione a bassa tensione DC: XLR 3p per i 48V e XLR 4p per i 24V-36V
  • Dimensioni (LxAxP): 819x433x142mm / 32.24''x17.05''x5.59''
  • Peso: 19,8kg / 43.65lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT
  • 1 x ECLPANELIPHARD2X1
  • 1 x ECLFRSPG
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • User Manual

Accessori e prodotti correlati

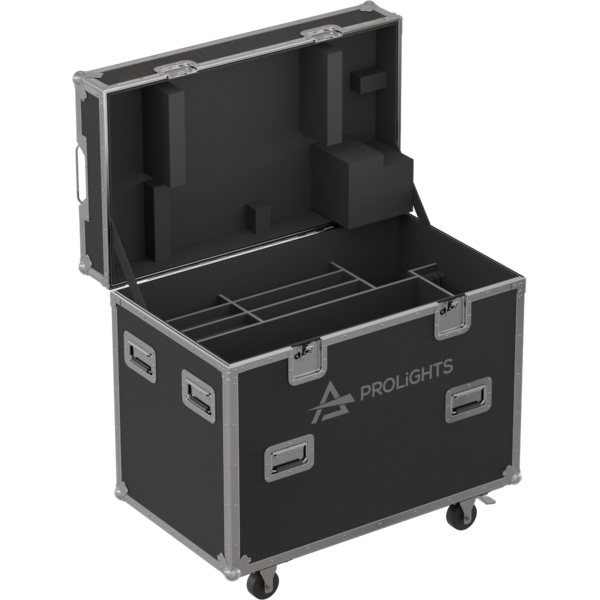

Opzionale FCLPANELIP2X12U

Flight case per contenere 2 proiettori ECLPANELIP2X1HARD o ECLPANELIP2X1SOFT

Order Code: FCLPANELIP2X12U

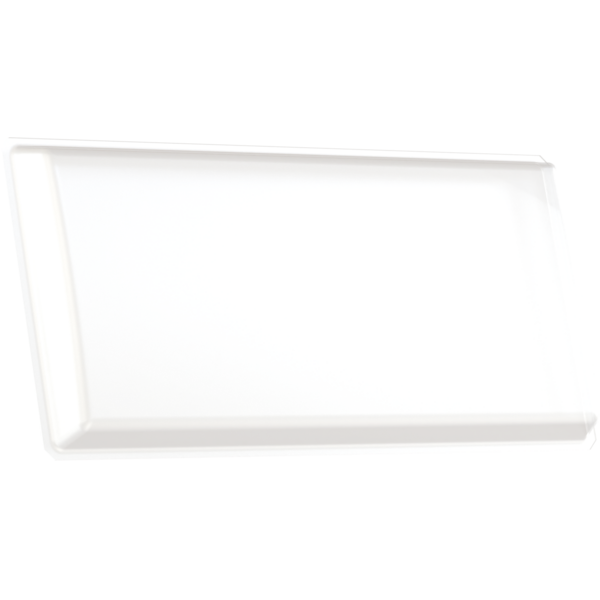

Opzionale EPIPH2X1DD

Diffusore dome per serie ECLPANELIPHARD2X1

Order Code: EPIPH2X1DD

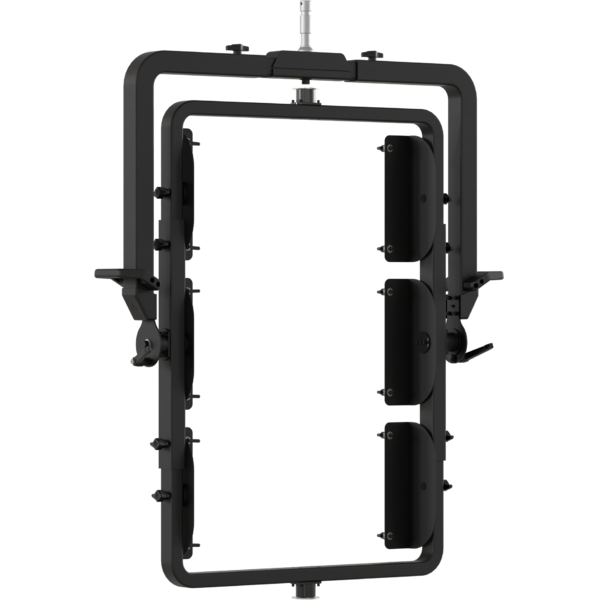

Opzionale EPIP2X1MB3VH
