ECLPANELIPSOFT1X1

EclPanel IPSoft1x1

SPEKTRA

Order Code: ECLPANELIPSOFT1X1

Source
300W sorgente LED a 6 colori
IP rating
 IP65 per uso temporaneo in esterno
Weight
12kg / 26.46lbs

Key Features

  • Sorgente luminosa Soft Light di formato 1x1 con 6 colori, 300W di potenza Resistente all'acqua e alla polvere con classificazione IP65
  • Controllo pixel in 4 sezioni e effetti luminosi integrati per applicazioni cinematografiche
  • Funzionamento silenzioso con modalità ventola multiple

EclPanel IPSoft1x1 è un Soft Light formato 1x1 con classe IP65, progettato per fornire luce di qualità in tutte le condizioni atmosferiche. La gamma EclPanel IPSoft è progettata con una sorgente di luce LED a 6 colori controllabile in 4 sezioni, che massimizza il flusso luminoso e offre una proiezione morbida con una qualità eccezionale e uno spettro di colori ricco.

Costruito con una resistente lega di magnesio pressofuso, la classificazione IP65 del proiettore rende l'unità resistente ad acqua e polvere, adatta per ambienti e set all'esterno. L'housing incorpora alimentazione e un'unità di controllo a bordo, facilitando l'installazione e l'uso. È dotato di un ampio display da 3.5'', un'interfaccia user-friendly e diverse opzioni di connettività, sia cablate che wireless.

Migliorando ulteriormente la sua versatilità, l'unità supporta il controllo per sezione per effetti personalizzati o creati tramite console luci. Per una maggiore portabilità, EclPanel IPHard accetta alimentazione tramite batterie da 24-36V e un ingresso DC 48V. La sua flessibilità si estende alle opzioni di controllo, compatibile con protocolli DMX & RDM, Ethernet, operazioni remote tramite ControlGo e wireless CRMX.

Mostra meno
EclPanel IPSoft1x1 è un Soft Light formato 1x1 con classe IP65, progettato per fornire luce di qualità in tutte le condizioni atmosferiche. La gamma EclPanel IPSoft è progettata con una sorgente di lu...

Product Video

Discover the EclPanel IPSoft1x1 in action

Photo Gallery

ECLPANELIPSOFT1X1
ECLPANELIPSOFT1X1
ECLPANELIPSOFT1X1
ECLPANELIPSOFT1X1

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 300W sorgente LED a 6 colori
  • Flusso luminoso: (HB) 32'640 lm - (HQ) 28'471 lm @3.200 K
  • Flusso luminoso: (HB) 32'544 lm - (HQ) 27'321 lm @5.600 K
  • Lux: (HB) 514 lx - (HQ) 447lx @5 m 3.200 K
  • Lux: (HB) 512 lx - (HQ) 428lx @5 m 5.600K
  • CRI: 95,6 @3.200K; 96 @5.600 K
  • R9: 93,8 @3200K; 96 @5.600 K
  • TLCI: 85 @3200K; 92 @5.600 K
  • TM30 Rf: > 92 @3.200K; > 92 @5.600 K
  • TM30 Rg: < 106 @3.200K; < 104 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 102°
  • Angolo di campo: 157°
  • Tipo lente: medium density filtro diffusore (intercambiabile)
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Controllo colore: XY, CCT, Gel, HSI, Source Emulation
  • CCT: controllo CCT range da 1.850K a 20.000K, correzione +/- green, emulazione tungsten
  • Preset bianchi: 1.850 K - 20.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: Libreria gelatine integrata
EFFETTI DINAMICI
  • Risoluzione di controllo: controllo dimmer e colore a 16 bit
  • Pixel pattern: macro pixel ed effetti di illuminazione cinematografica preimpostati
  • Caratteristiche speciali: color space selection, canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CONTROLLO
  • Protocolli supportati: DMX512, RDM, ArtNet, sACN, CRMX
  • Pixel control: 4 controllo a sezioni
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: 3.5" con una nuova interfaccia grafica
  • Stand Alone: selectable mode through 4 push-encoder retroilluminati rotativi
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 6 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: inclusa, batteria tampone autoricaricabile
  • PWM selezionabile: 1282 - 40000 Hz (step selezionabili)
  • Aggiornamento firmware con: via DMX con UPBOXPRO/UPBOX1 (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
  • Connessione di segnale: IP65 Seetronic XLR 5p IN/OUT
  • Connessione Wireless: LumenRadio TimoTwo FX integrato - compatibile CRMX, CRMX² (solo RX) e W-DMX, con Bluetooth
  • Connessione dati: IP65 Seetronic RJ45 IN/OUT
  • EtherFlow: Switch Ethernet pass-through che preserva la connettività di rete anche quando la fixture è priva di alimentazione
  • Connettore di alimentazione a bassa tensione DC: XLR 3p per i 48V e XLR 4p per i 24V-36V
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 300W
  • Output (a 230V): 9 unità connesse in serie
  • Standby power: 110V (60Hz): 13,2W; 230V (50Hz): 12,9W
  • Fattore di potenza: > 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per uso temporaneo in esterno
  • Raffreddamento: aria forzata con ventola silenziosa
  • Struttura: Costruzione IP65 resistente alle intemperie in lega di magnesio pressofusa
  • Finitura: nero
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 529x433x142mm / 20.83''x17.05''x5.59''
  • Peso: 12kg / 26.46lbs
INSTALLAZIONE
  • Sospensione e fissaggio: staffa per truss rigging e hardware di collegamento tra più unità
CERTIFICAZIONI / REPORT
  • Conformità: CE, RCM, FCC, cTUVus
BOX CONTENT
  • 1 x ECLPANELIPSOFT1X1
  • 1 x ECLFRSPG
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)

Accessori e prodotti correlati

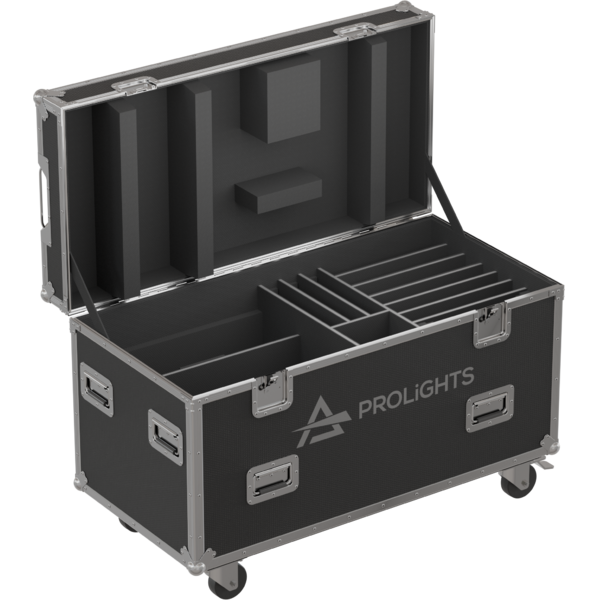

(Opzionale) FCLPANELIP1X13U

Flight case per contenere 3 proiettori ECLPANELIP1X1HARD o ECLPANELIP1X1SOFT

Order Code: FCLPANELIP1X13U

(Opzionale) EPIP2X1X1RMP2U

Piastra metallica di ancoraggio per serie ECLPANELIP per montaggio a matrici, 2U

Order Code: EPIP2X1X1RMP2U

(Opzionale) EPIP2X1X1RMP4U

Piastra metallica di ancoraggio per serie ECLPANELIP per montaggio a matrici, 4U

Order Code: EPIP2X1X1RMP4U

(Opzionale) ECLPANELJRPOYO

Staffa pole operated in alluminio per ECLPANELTWCJR

Order Code: ECLPANELJRPOYO

(Opzionale) EPTWCJRBAG1U

Bag per contenere 1 pc ECLPANELTWCJR

Order Code: EPTWCJRBAG1U

(Opzionale) EPTWCBRKM

Staffa a montaggio centrale per ECLPANELTWCJR ed ECLPANELTWCM2X1

Order Code: EPTWCBRKM

(Opzionale) EPTWCBHEAD

Giunto a testa sferica per staffa a montaggio centrale serie EPTWCBRK

Order Code: EPTWCBHEAD

(Opzionale) EPTWCJRFILTERINT

Filtro frontale a diffusione intensificata per ECLPANELTWCJR

Order Code: EPTWCJRFILTERINT

(Opzionale) EPTWCJRFILTERHD

Filtro frontale a alta diffusione (minore intensità luminosa) per ECLPANELTWCJR

Order Code: EPTWCJRFILTERHD

(Incluso) EPTWCJRFILTERMD

Filtro frontale a media diffusione per ECLPANELTWCJR

Order Code: EPTWCJRFILTERMD

(Opzionale) EPTWCJRFILTERLD

Filtro frontale a bassa diffusione (maggiore intensità luminosa) per ECLPANELTWC

Order Code: EPTWCJRFILTERLD

(Incluso) ECLFRSPG

Spigot per fixtures PROLIGHTS

Order Code: ECLFRSPG

(Opzionale) EPTWCJREC30

Egg crate a 30 gradi per ECLPANELTWCJR

Order Code: EPTWCJREC30

(Opzionale) EPTWCJREC60

Egg crate a 60 gradi per ECLPANELTWCJR

Order Code: EPTWCJREC60

(Opzionale) EPTWCJREC4C

Egg crate a 4 cavità per ECLPANELTWCJR

Order Code: EPTWCJREC4C

(Opzionale) EPTWCJRBD

4 alette per la regolazione del fascio di luce

Order Code: EPTWCJRBD

(Opzionale) EPTWCJRSB11

SnapBag 1x1 per ECLPANELTWCJR by DoP choice

Order Code: EPTWCJRSB11

(Opzionale) EPTWCJRSG4SB1140

SnapGrid a 40° per SnapBag, 1x1 per ECLPANELTWCJR by DoP choice

Order Code: EPTWCJRSG4SB1140

(Opzionale) EPTWCJRSG1140

SnapGrid a 40°, 1x1 per ECLPANELTWCJR by DoP choice

Order Code: EPTWCJRSG1140

(Opzionale) EPSREM

Rabbit-Ears 1x1 MINI per ECLPANELTWCJR by DoP choice

Order Code: EPSREM

(Opzionale) EPSBRL3

Snapbag Lantern 3' per Rabbit-Ears by DoP. Incl. Lantern, Carry Bag

Order Code: EPSBRL3

(Opzionale) EPSBRL3C4

Cover per Snapbag Lantern 3' (EPSBRL3) by DoP choice; 4 lati, reg. con cerniera

Order Code: EPSBRL3C4

(Opzionale) EPSBRM

SnapBag Medium per il montaggio su Rabbit Ears by DoP.

Order Code: EPSBRM

(Opzionale) EPSGCM40

SnapGrid a 40°, per il montaggio su Snap Bag Medium (EPSBRM)

Order Code: EPSGCM40

(Opzionale) EPSBRO3

Snapbag Octa 3' per il montaggio su Rabbit-Ears by DoP.

Order Code: EPSBRO3

(Opzionale) EPSGC3W40

SnapGrid a 40°, per il montaggio su Snap Bag Octa 3' (EPSBRO3)

Order Code: EPSGC3W40

(Opzionale) EPSBRO5

Snapbag Octa 5' per il montaggio su Rabbit-Ears by DoP.

Order Code: EPSBRO5

(Opzionale) EPSGC5W40

SnapGrid a 40°, per il montaggio su Snap Bag Octa 5' (EPSBRO5)

Order Code: EPSGC5W40

(Opzionale) EPSBRO7

Snapbag Octa 7' per il montaggio su Rabbit-Ears by DoP.

Order Code: EPSBRO7

(Opzionale) EPSGC7W40

SnapGrid a 40°, per il montaggio su Snap Bag Octa 7' (EPSBRO7)

Order Code: EPSGC7W40

(Opzionale) EPSBCMNSM

Diffusion MAGIC cloth per Snapbag 60x60cm (EPTWCJRSB11) by DoP choice

Order Code: EPSBCMNSM

(Opzionale) EPSBCMNSF

Diffusion FULL Grid cloth per Snapbag 60x60cm (EPTWCJRSB11) by DoP choice

Order Code: EPSBCMNSF

(Opzionale) EPSBCMNSH

Diffusion HALF Grid cloth per Snapbag 60x60cm(EPTWCJRSB11) by DoP choice

Order Code: EPSBCMNSH

(Opzionale) EPSBCMNSQ

Diffusion QUARTER Grid cloth per Snapbag 60x60cm (EPTWCJRSB11) by DoP choice

Order Code: EPSBCMNSQ

(Opzionale) EPSBCMNSQFM

Diff. cloth SET (1/4, 1/1,MAGIC) per Snapbag 60x60cm (EPTWCJRSB11) by DoP choice

Order Code: EPSBCMNSQFM

(Opzionale) EPTWCJRLANT11

Snapbag Lantern per ECLPANELTWCJR by DoP. Incl. Lantern, Backcovers, Carry Bag

Order Code: EPTWCJRLANT11

(Opzionale) SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

(Opzionale) SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

(Opzionale) TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

(Opzionale) 958225L03

Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m

Order Code: 958225L03

(Opzionale) 9513FXWL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m

Order Code: 9513FXWL03

(Opzionale) 9533FXWL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m

Order Code: 9533FXWL03

(Opzionale) RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

(Opzionale) C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

(Opzionale) C6040B

Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero

Order Code: C6040B

(Opzionale) UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclpanelipsoft1x1_LETTER_DATASHEET_(EN).pdf(27/08/2025)434KB
Letter datasheetEclpanelipsoft1x1_A4_DATASHEET_(EN).pdf(08/05/2026)402KB
Tender SpecificationEclpanelipsoft1x1_TENDER_SPECIFICATION.pdf(16/09/2024)254KB

User manual User manual

File name File size Download
User manualEclpanelipsoft1x1_USER_MANUAL_EN.pdf(27/03/2026)17MB
User manualEclpanelipsoft1x1_USER_MANUAL.pdf(12/09/2024)3MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclpanelipsoft1x1_DMX_CHARTS.pdf(27/03/2026)2MB

ECLPANELIPSOFT1X1 Firmware rev. 1.1.02.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_eclpanelipsoft1x1_ies_files.zip(11/09/2024)33KB
LDTprolights_eclpanelipsoft1x1_ldt_files.zip(11/09/2024)31KB
PhotometricsEclpanelipsoft1x1_PHOTOMETRICS_REPORT.pdf(11/09/2024)4MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPEclpanelipsoft1x1_3D.skp(15/12/2023)367KB
2DEclpanelipsoft1x1_CAD_2D.dwg(10/11/2023)7MB
3DEclpanelipsoft1x1_CAD_3D.dwg(15/12/2023)159KB
2D cad symbolsEclpanelipsoft1x1_CAD_2DSYMBOLS.dwg(10/11/2023)31KB
Technical drawingEclpanelipsoft1x1_TECHNICAL_DRAWING.pdf(10/11/2023)342KB
VectorWorksECLPANELIPSOFT1X1_SYMBOLS.vwx(13/05/2025)456KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(20/05/2026)321MB

Tech docs Tech docs

File name File size Download
Noise ReportEclpanelipsoft1x1_NOISE_REPORT.pdf(21/02/2025)604KB

Firmware


Informazioni Aggiornamento Firmware

I metodi disponibili sono indicati nelle specifiche del prodotto - sezione ELETTRONICA > Aggiornamento firmware.

Metodo / Dispositivo Estensione Software richiesto Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
Porta USB .PRL Nessun software necessario vedi Manuale Utente
Porta Ethernet .EHEX Professional Uploader Guida
Porta Ethernet .ALF DMX Workshop Guida

(*) UPBOX1 e UPBOX2 sono ancora utilizzabili - verifica la compatibilità nella pagina degli accessori del prodotto. UPBOX2 richiede i driver scaricabili da questo link.

Nota: Alcuni prodotti privi di ingressi DMX o USB possono richiedere un dispositivo aggiuntivo e potrebbero non essere compatibili con UPBOXPRO - consulta l'elenco dei prodotti.

Procedura di aggiornamento
  1. Verifica i metodi di aggiornamento disponibili sul prodotto (ELETTRONICA> Aggiornamento firmware).
  2. Scarica il firmware e il software dedicato.
  3. Segui la guida di aggiornamento contenuta nella cartella del firmware.

Hai bisogno di aiuto?
support@prolights.it

Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.02.0 STABLE 01/10/2025 Improvement:
  • Added a 25% intensity jump to the R, G, and B encoders when working in Stand Alone RGB. Now, the RGB and Dimmer Encoders have the same % jump when pressed.
 Rev. 1.0

Richiesta Informazioni

NEWSLETTER

Iscriviti alla nostra Newsletter

Loading...
