ECLPENDANTJRVW

EclPendant JrVW

5 YEARS WARRANTY

Source
100W LED bianco variabile
IP rating
 IP20
Weight
5kg / 11.02lbs

Key Features

  • Sorgente LED 100W bianco variabile con raffreddamento passivo
  • Ingresso alimentazione AC o DC. Controllo tramite DALI, DMX, RDM, Wireless DMX (CRMX+W-DMX)
  • Ampie possibilità di opzioni di montaggio, ottiche e accessori sono tutti facilmente sostituibili

L'EclPendant JrVW è un proiettore dal design accattivante ricca di tecnologia ad alte prestazioni che rende qualsiasi luogo ben illuminato pur rimanendo ecologico.
Questa innovativa serie di lampade a sospensione è dotata di un'ampia selezione di sorgenti LED, una gamma completa di ottiche, accessori, opzioni di montaggio e controllo.
EclPendant JrVW ha una sorgente LED da 100 Watt bianco variabile la quale ha un'emissione luminosa di alta qualità, una temperatura del colore costante e una durata senza pari.
Diverse impostazioni utente avanzate sono possibili dalla GUI integrata dell'unità e dai protocolli di controllo come DALI, DMX + RDM e Wireless DMX (CRMX + W-DMX).
L'EclPendant JrVW è stato realizzato per diversi usi: le sue opzioni di montaggio includono sospensione, a soffitto, con stelo, montaggio a parete, staffa regolabile e incasso. È anche possibile collegare la serie EclPendant direttamente alla rete (100-240 AC o 48V DC) e DMX o DALI tramite morsettiere o connettori di alimentazione e DMX utilizzando le connessioni TrueOne e DMX.
L'apparecchio dispone di un'ampia gamma di ottiche e accessori disponibili, con un approccio senza compromessi alla flessibilità e alla precisione. Tutte le ottiche sono facilmente modificabili in loco, offrendo un'esperienza utente senza problemi.
L'EclPendant JrVW ha un design termico senza ventola e offre un flusso luminoso potente e costante per una lunga durata.

NOTA: la staffa di sospensione non è inclusa a bordo del prodotto


Read less
L'EclPendant JrVW è un proiettore dal design accattivante ricca di tecnologia ad alte prestazioni che rende qualsiasi luogo ben illuminato pur rimanendo ecologico.Questa innovativa serie di lampade a ...

Varianti

Code Finitura
ECLPENDANTJRVWBK
ECLPENDANTJRVWBK
Black
ECLPENDANTJRVWWH
ECLPENDANTJRVWWH
White

Photo Gallery

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 100W LED bianco variabile
  • CCT: 2'700K - 6'500K
  • Flusso luminoso: (2'700K) 6'092 lm; (6'500K) 8'287 lm; (FULL) 7'819
  • Lux: (2'700K) 1'104 lx; (6'500K) 1'468 lx; (FULL) 1'388lx @5 m
  • CRI: 96,5 @2'700K; 95,4 @6'500K; 96,2 @ full
  • R9: 93,9 @2'700K; 86,5 @6'500K; 92,3 @ full
  • TLCI: 96 @2'700K; 96 @6'500K; 97 @ full
  • TM30 Rf: 95,3 @2'700K; 90,5 @6'500K; 92,9 @ full
  • TM30 Rg: 103,3 @2'700K; 100,5 @6'500K; 103,6 @ full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 24°
  • Angolo di campo: 44°
  • Diametro lente: 122mm / 4.8''
  • Tipo lente: lente fresnel
  • Altro: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: Controllo CCT lineare
  • Ruota colori: bianchi predefiniti incorporati
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer e della temperatura colore
  • Modalità manuale: regolazione manuale dimmer e strobo
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: RAL 9004 o RAL 9010
CONTROLLO
  • Protocolli: DALI Type8, DMX512, RDM, CRMX
  • Canali DMX: 1 / 2 / 5 / 9 / 13channel
  • Controllo Wireless: Ricevitore LumenRadio Timo Fx DMX/RDM compatibile con CRMX (Lumen Radio) e W-DMX (Wireless DMX) integrato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Alimentazione a bassa tensione DC: DC 48V for emergency light use
  • Potenza massima assorbita: 121W
  • Output (a 230V): 24 unità connesse in serie
  • Fattore di potenza: > 0,92
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: Heatsink with heat pipes, struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento (staffa non inclusa nel prodotto)
  • Connessione di segnale: screw terminal block, Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: screw terminal block, Neutrik powerCON TRUE1 IN/OUT connectors
  • Connettore di alimentazione a bassa tensione DC: DC 48V tramite morsettiera a vite
  • Dimensioni (LxAxP): 170x321x170mm / 6.69''x12.64''x6.69''
  • Peso: 5kg / 11.02lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, cTUVus
BOX CONTENT
  • 1 x ECLPENDANTJRVW
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • 1 x User Manual
  • NOTE: no hanging bracket ECLPENDJHGBRK on board to the fixture

Accessori e prodotti correlati

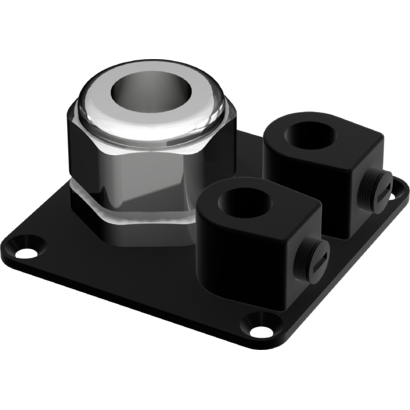

Opzionale ECLPENDJRCGH

Supporto pressacavi opzionale per ECLPENDANTJR

Order Code: ECLPENDJRCGH

Incluso ECLPENDJRLENS20

Lente a 20° per serie ECLPENDANTJR

Order Code: ECLPENDJRLENS20

Opzionale ECLPENDJRLENS40

Lente a 40° per serie ECLPENDANTJR

Order Code: ECLPENDJRLENS40

Opzionale ECLPENDJRLENS60

Lente a 60° per serie ECLPENDANTJR

Order Code: ECLPENDJRLENS60

Opzionale ECLPENDJRHGBRKBK

Staffa per appendimento per serie ECLPENDANTJR, nera

Order Code: ECLPENDJRHGBRKBK

Opzionale ECLPENDJRHGBRKWH

Staffa per appendimento per serie ECLPENDANTJR, bianca

Order Code: ECLPENDJRHGBRKWH

Opzionale ECLPENDJRRECKITBK

Kit da incasso a soffitto per serie ECLPENDANTJR, nero

Order Code: ECLPENDJRRECKITBK

Opzionale ECLPENDJRRECKITWH

Kit da incasso a soffitto per serie ECLPENDANTJR, bianco

Order Code: ECLPENDJRRECKITWH

Opzionale ECLPENDJRHSNOOTBK

Mezza visiera per serie ECLPENDANTJR, nero

Order Code: ECLPENDJRHSNOOTBK

Opzionale ECLPENDJRHSNOOTWH

Mezza visiera per serie ECLPENDANTJR, bianco

Order Code: ECLPENDJRHSNOOTWH

Opzionale ECLPENDJRFSNOOTBK

Visiera completa per serie ECLPENDANTJR, nero

Order Code: ECLPENDJRFSNOOTBK

Opzionale ECLPENDJRFSNOOTWH

Visiera completa per serie ECLPENDANTJR, bianco

Order Code: ECLPENDJRFSNOOTWH

Opzionale ECLPENDJRHLOUVBK

Filtro anti abbagliamento a nido d'ape per serie ECLPENDANTJR, nero

Order Code: ECLPENDJRHLOUVBK

Opzionale ECLPENDJRHLOUVWH

Filtro anti abbagliamento a nido d'ape per serie ECLPENDANTJR, bianco

Order Code: ECLPENDJRHLOUVWH

Opzionale ECLPENDJRCLOUVBK

Filtro anti abbagliamento concentrico per serie ECLPENDANTJR, nero

Order Code: ECLPENDJRCLOUVBK

Opzionale ECLPENDJRCLOUVWH

Filtro anti abbagliamento concentrico per serie ECLPENDANTJR, bianco

Order Code: ECLPENDJRCLOUVWH

Opzionale ECLPENDWALLBRKBK

Staffa di montaggio a parete per serie ECLPENDANT, nero

Order Code: ECLPENDWALLBRKBK

Opzionale ECLPENDWALLBRKWH

Staffa di montaggio a parete per serie ECLPENDANT, bianco

Order Code: ECLPENDWALLBRKWH

Opzionale ECLPENDJCEILKITBK

Kit adattatore a soffitto (superficie) per serie ECLPENDANTJR, nero

Order Code: ECLPENDJCEILKITBK

Opzionale ECLPENDJCEILKITWH

Kit adattatore a soffitto (superficie) per serie ECLPENDANTJR, bianco

Order Code: ECLPENDJCEILKITWH

Opzionale TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale 9533FXWL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m

Order Code: 9533FXWL03

Opzionale 9513FXWL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m

Order Code: 9513FXWL03

Opzionale 958225L03

Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m

Order Code: 958225L03

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

User manual User manual

File name File size Download
User manualEclpendantjrvw_USER_MANUAL_EN.pdf(27/02/2024)7MB
User manualEclpendantjrvw_General_Safety_Information.pdf(12/01/2024)3MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclpendantjrvw_DMX_CHARTS.pdf(09/01/2024)117KB

ECLPENDANTJRVW Firmware rev. 1.1.00.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs Tech docs

File name File size Download
Noise ReportEclpendantjrvw_NOISE_REPORT.pdf(18/01/2024)579KB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.00.0 STABLE 19/04/2024 Improvements:
  • Improved RDM protocol compliance.
  • Improved Dimmer behavior.
  • Improved Dali protocol behavior.
Fixed Bugs:
  • Incorrect default values in RDM.
  • It's not possible to performe the factory reload via RDM more than once, but it's necessary to reboot the device.
  • In Standard and Basic Mode, switching the CCT channel from 0% to 100%, transition occurs in fade.
Rev. 1.0
Rev. 2.0
