LUMIPIX12UQ

LumiPix 12UQ

Order Code: LUMIPIX12UQ

Source
12x8W RGBW LEDs
IP rating
 IP20
Weight
3,3kg / 7.28lbs

Key Features

  • Pixel Control: controllo a sezioni
  • Avanzato generatore di effetti integrato
  • Ingresso USB per ricetrasmettotore USB Wi-Fi (opzionale)
  • Funzione flicker-free

LumiPix 12UQ è una barra con 12 LED RGBW/FC da 8W ad alta efficienza luminosa e in formato da 1 m. Il sistema di gestione è personalizzabile, in linea con le esigenze di utilizzo e grazie al controllo a sezioni che permette di comandare gruppi indipendenti di LED.

Read less
LumiPix 12UQ è una barra con 12 LED RGBW/FC da 8W ad alta efficienza luminosa e in formato da 1 m. Il sistema di gestione è personalizzabile, in linea con le esigenze di utilizzo e grazie al controllo...

Photo Gallery

LUMIPIX12UQ
LUMIPIX12UQ
LUMIPIX12UQ
LUMIPIX12UQ

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 12x8W RGBW LEDs
  • Flusso luminoso: 2'224
  • Lux: 1'813lx @3 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 19°
  • Angolo di campo: 36°
  • Diametro lente: 38mm / 1.5''
  • Ottiche aggiuntive: 45° (optional)
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • Ruota colori: ruota colori virtuale con macro
  • Macros: pixel macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Modalità audio: attivazione musicale tramite microfono interno e controllo sensibilità
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512
  • Canali DMX: 4 / 7 / 9 / 12 / 17channel
  • Pixel control: 1 / 3 controllo a sezioni
  • Controllo Wireless: Protocollo proprietario compatibile con WIFIBOX e WDBOX opzionale
  • Display: display LED
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • IR: controllo remoto tramite IR
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 28 Hz, elettronico
  • Temperatura d'esercizio: 0° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 71W
  • Potenza massima assorbita (a 120V): 73,6W
  • Output (a 230V): 19 unità connesse in serie
  • Output (a 120V): 7
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
  • Dati: porta USB per ricetrasmettitore USB WIFI (opzionale)
  • Connessione di segnale: XLR 3p IN/OUT connectors
  • Connessione di alimentazione: Seetronic powerKon IN/OUT connectors
  • Dimensioni (LxAxP): 1000x56x168mm / 39.37''x2.2''x6.61''
  • Peso: 3,3kg / 7.28lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT
  • 1 x LUMIPIX12UQ
  • 1 x 1,5 meters power cable (BARE END - SEETRONIC power connector)
  • User Manual

Accessori e prodotti correlati

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

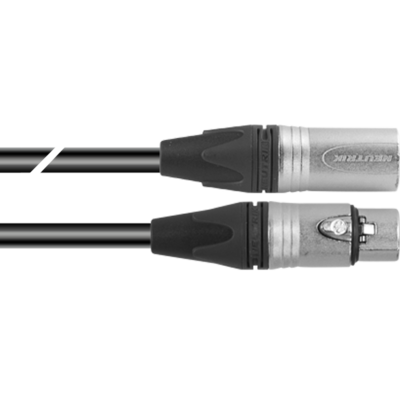

Opzionale TOUR53413L03

Cavo Dmx assembl. HC5340 CANC3MXX XLR 3p -> CANC3FXX XLR (f) 3p, L.3m

Order Code: TOUR53413L03

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

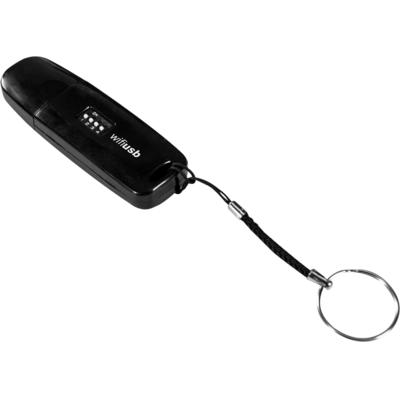

Opzionale <b>WIFI</b>-USB

Ricetrasmettitore USB Wi-Fi, compatibile con WIFIBOX e WDBOX

Order Code: WIFIUSB

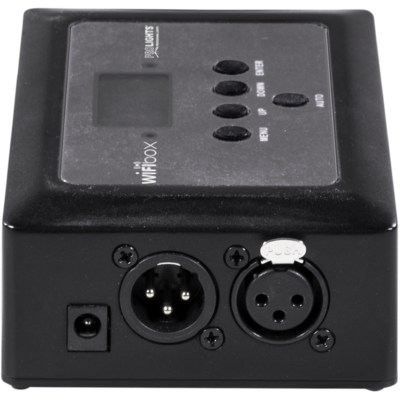

Opzionale <b>WIFI</b>-Box

Interfaccia di controllo DMX, Wi-Fi / DMX IN, Wi-Fi / DMX OUT

Order Code: WIFIBOX

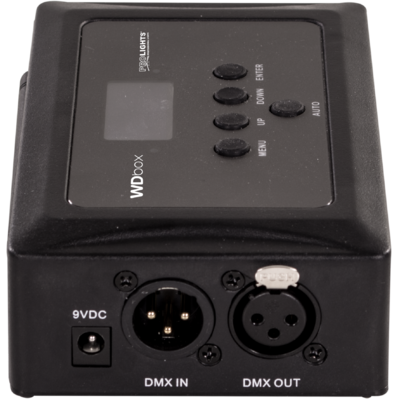

Opzionale <b>WD</b>-Box

Ricetrasmettitore DMX wireless, IN/OUT XLR 3 poli, dist. 200m, 2.4 GHz, 0.6 kg

Order Code: WDBOX

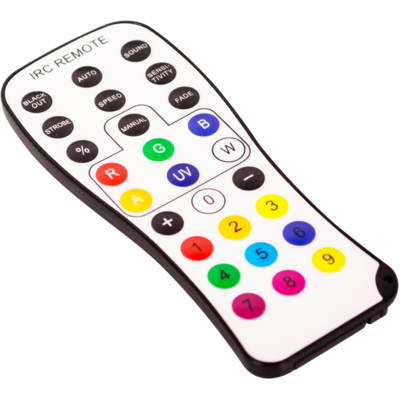

Opzionale LUMIPARIRCH

Controller ad infrarossi RGBWAP, contr. manual / auto, LUMI IR series

Order Code: LUMIPARIRCH

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Incluso ARCLUMIL25D38

Lente 15°, D.38mm

Order Code: ARCLUMIL25D38

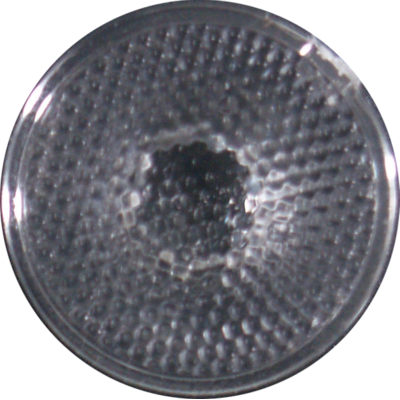

Opzionale ARCLUMIL45D38

Lente 45°, D.38mm

Order Code: ARCLUMIL45D38

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetLumipix12uq_A4_DATASHEET_(IT).pdf(30/04/2021)176KB
Letter datasheetLumipix12uq_A4_DATASHEET_(EN).pdf(02/09/2021)130KB

User manual User manual

File name File size Download
User manualLumipix12uq_USER_MANUAL_ITEN.pdf(31/05/2017)2MB

DMX chart & personalities DMX chart & personalities

File name File size Download

LUMIPIX12UQ Firmware rev. 1.2

prolights_lumipix12uqpro.d4Download
manufacturer fixture library (Link) Link
prolights_lumipix12uq_4ch.hedDownload
prolights_lumipix12uq_7ch.hedDownload
prolights_lumipix12uq_9ch.hedDownload
prolights_lumipix12uq_12ch.hedDownload
prolights_lumipix12uq_17ch.hedDownload
lumipix12uq-4ch.fdfDownload
lumipix12uq-7ch.fdfDownload
lumipix12uq-9ch.fdfDownload
lumipix12uq-12ch.fdfDownload
lumipix12uq-17ch.fdfDownload

LUMIPIX12UQ Firmware rev. 1.1

prolights_lumipix12uqpro.d4Download
manufacturer fixture library (Link) Link
prolights_lumipix12uq_4ch.hedDownload
prolights_lumipix12uq_7ch.hedDownload
prolights_lumipix12uq_9ch.hedDownload
prolights_lumipix12uq_12ch.hedDownload
prolights_lumipix12uq_17ch.hedDownload
lumipix12uq-4ch.fdfDownload
lumipix12uq-7ch.fdfDownload
lumipix12uq-9ch.fdfDownload
lumipix12uq-12ch.fdfDownload
lumipix12uq-17ch.fdfDownload

LUMIPIX12UQ Firmware rev. 1.0

prolights_lumipix12uqpro.d4Download
manufacturer fixture library (Link) Link
prolights_lumipix12uq_4ch.hedDownload
prolights_lumipix12uq_7ch.hedDownload
prolights_lumipix12uq_9ch.hedDownload
prolights_lumipix12uq_12ch.hedDownload
prolights_lumipix12uq_17ch.hedDownload
lumipix12uq-4ch.fdfDownload
lumipix12uq-7ch.fdfDownload
lumipix12uq-9ch.fdfDownload
lumipix12uq-12ch.fdfDownload
lumipix12uq-17ch.fdfDownload

Photometrics Photometrics

File name File size Download
PhotometricsLumipix12uq_PHOTOMETRICS.pdf(20/08/2019)650KB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPLumipix12uq_3D.skp(27/03/2020)280KB
3D RFALumipix12uq_3D.rvt(09/03/2020)375KB
3DLumipix12uq_CAD_3D.dwg(18/02/2020)658KB
2DLumipix12uq_CAD_2D.dwg(24/05/2021)914KB
2D cad symbolsLumipix12uq_CAD_2DSYMBOLS.dwg(24/05/2021)54KB
Technical drawingLumipix12uq_TECHNICAL_DRAWING.pdf(24/05/2021)137KB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.2 STABLE 03/05/2023 Improvement:
  • Added PWM Frequency.
 Rev. 1.0
1.0 STABLE 18/08/2016
