OMEGAX39B

OmegaPix 39B

Order Code: OMEGAX39B

IP rating
 IP30

Key Features

  • Schermo LED indoor con passo da 3,9 mm
  • Angoli a 90° senza interruzioni
  • Configurazione curva, sia concava che convessa
  • Fly bar per sospensione e montaggio da terra
  • Nuova A8 Novastar con 18bit+, Clearview e rotazione dell'imagine

OmegaPix 39B è un rivoluzionario schermo LED indoor con passo 3.9 mm, progettato per offrire avanzate caratteristiche meccaniche, configurazioni più creative e immagini video potenziate.

Caratteristiche meccaniche / assemblaggio

  • Configurazioni curve sia concave che convesse grazie a piastre di montaggio (0-10 concave, 0-5 convesse)
  • Angoli a 90° senza interruzioni grazie a cabinet con taglio a 45° (Versione Destra e Sinistra disponibile)
  • Sostituzione magnetica del modulo LED per assistenza immediata
  • Scalabile, progettato per un rapido accesso di manutenzione
  • Sostituzione a caldo del pannello posteriore per sostituire alimentazione ed elettronica
  • Magneti di montaggio assistito per installazione rapida con una singola persona
  • Accessori di installazione a terra disponibili
  • Protezione angolare per un trasporto sicuro nel case
  • Velcro sui bordi per eliminare spazi vuoti
  • Fly bar disponibili sia per sospensione che per applicazioni da terra


Componenti / funzioni elettroniche:

  • Componenti di alta qualità
  • Modulo con memoria per memorizzare database di calibrazione
  • Sostituzione fronte e retro del modulo LED
  • Maschera nera per contrasto e affidabilità superiore
  • 18 bit+ greyscale (4 volte più alta della media sul mercato)
  • Rotazione abilitata
  • Nuova receiving card Novastar A8
  • IP powerCon in/out
  • IP dataCon in/out
  • Certificazioni CE, EMC, UL


Qualità immagine:

  • Nuova receiving card Novastar A8
  • 18 bit+ greyscale (4 volte più alta della media sul mercato). Migliora realmente la scala di grigi, mostrando immagini più raffinate e più espressive
  • Tecnologia Clearview regolando la texture, forma e contrasto dell'immagine in aree diverse per migliorare ulteriormente i dettagli dell'immagine
  • Correzione Smart Gamma: è automaticamente applicata in base alla luminosità ottenendo una migliore resa in scala di grigi e fornendo immagini più chiare
  • Rotazione abilitata: rotazione dei pannelli riconosciuti dal software @ 360 °
  • RCFGX Restore, copia del firmware, mappatura MCTRLR5 completamente supportato
Read less
OmegaPix 39B è un rivoluzionario schermo LED indoor con passo 3.9 mm, progettato per offrire avanzate caratteristiche meccaniche, configurazioni più creative e immagini video potenziate. Caratteristic...

Product Video

Discover the OmegaPix 39B in action

Photo Gallery

OMEGAX39B
OMEGAX39B
OMEGAX39B
OMEGAX39B

Specifiche

VIDEO
  • Tipo di chip driver: MBI 5124
  • Sorgente LED: SMD 2121 full black
  • Pixel pitch: 3.9mm / 0.15''
  • Risoluzione pannello: 128x128pixels
  • Risoluzione modulo: 64x64pixels
  • Flusso luminoso: 1.000nit
  • Contrasto: 3.000:1
  • Grayscale: 18 bit
  • Frequenza di aggiornamento ≥: 1.920Hz
  • Drive Mode: 1/16 scan, constan current
  • Angolo di visione verticale: 120°
  • Angolo di visione orizzontale: 140°
  • Densità LED: 65.536LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: IPKON Seetronic IN/OUT
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 160W
  • Assorbimento medio per pannello: 53W
  • Assorbimento MAX al metro quadro: 640W
  • Assorbimento medio al metro quadro: 212W
  • Assorbimento in standby (pannello): 20W
  • Max rated current/panel:: AC 220 V / 0.55 A
  • Temperatura di esercizio: -10°C / +45°C
  • Umidità di esercizio: 10~80 RH%
CONTROLLO
  • Tipo di receiving card: A8S
  • Altri tipi di controllo: rotation, 18bit+, clearview, mapping, firmware copy, RCFGX restore, calibration restore
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: IP data Seetronic IN
  • Uscita di segnale: IP data Seetronic OUT
MECCANICA
  • Altre specifiche: curve configurations, climbable, rear panel swapping, corner protection for transport, velcro strips for gapless mounting
  • Moduli magnetici: available
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500x500x90.6mm / 19.69''x19.69''x3.57''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Connessione: sistema fast-lock di connessione seamless
  • Peso a pannello: 9kg / 19.84lbs
  • Peso al metro quadro: 36kg / 79.37lbs
  • Pannelli collegabili verticalmente ≤: 20
CORPO
  • Corpo: telaio in alluminio pressofuso
  • Configurazioni curve: concavo 2°, 5°, 10° - convesso 2°, 5°
  • Colore: nero
CARATTERISTICHE FISICHE
  • Grado IP: IP30
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, EMC, UL

Accessori e prodotti correlati

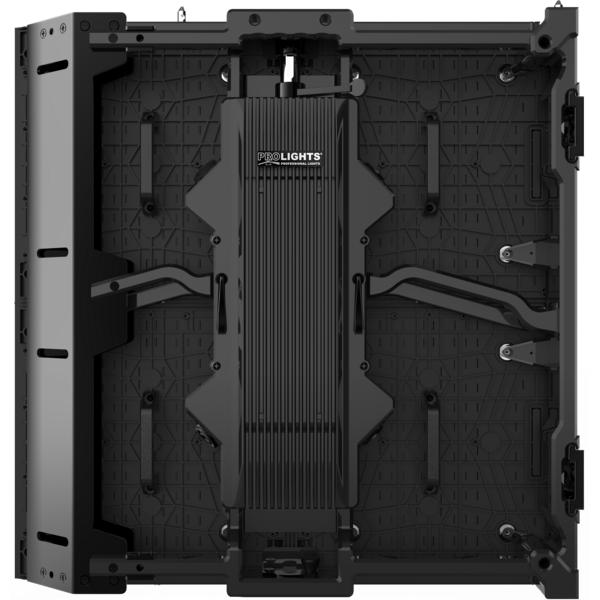

Opzionale <b>OmegaPix</b> 39C45LB

Modulo LED ind 45° L, SMD2121 BF, p3,9mm, 50x50cm, 128x128pix, 1.000 nit, 9kg

Order Code: OMEGAX39C45LB

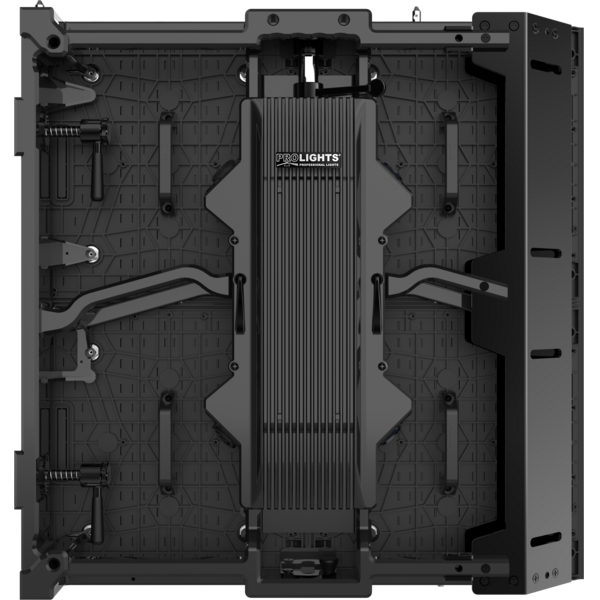

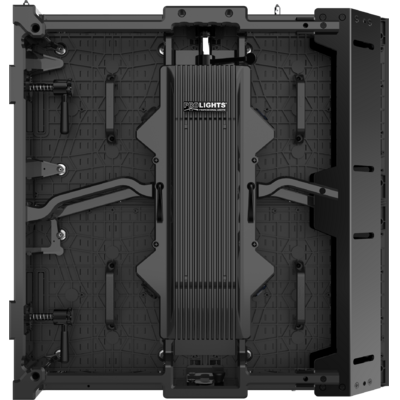

Opzionale <b>OmegaPix</b> 39C45RB

Modulo LED ind 45° R, SMD2121 BF, p3,9mm, 50x50cm, 128x128pix, 1.000 nit, 9kg

Order Code: OMEGAX39C45RB

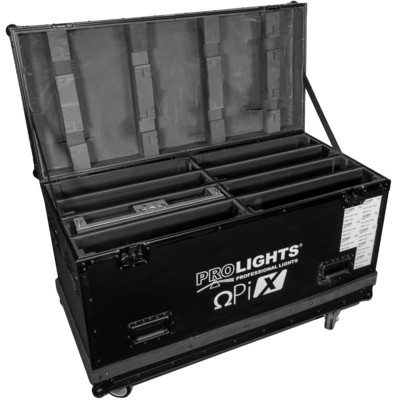

Opzionale OXFCM8026

Flightcase per 8 moduli LED-display OMEGAX26B-39B, 1.200x600x806 mm

Order Code: OXFCM8026

Opzionale OXDCL01

Cavo dati per led display OMEGAX series assemb. con RJ45, Seetronic, IP65, L.1,4 m

Order Code: OXDCL01

Opzionale OXACL01

Cavo di alimentazione per led display series, Seetronic, L.140 cm

Order Code: OXACL01

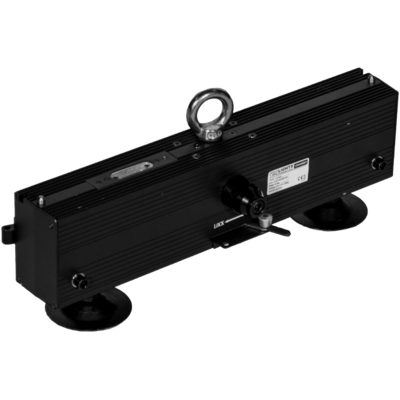

Opzionale OXHGB01

Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 1 colonna

Order Code: OXHGB01

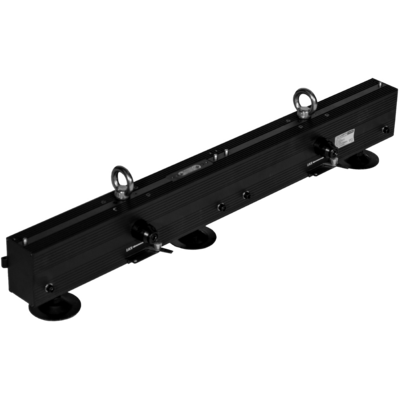

Opzionale OXHGB02

Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 2 colonna

Order Code: OXHGB02

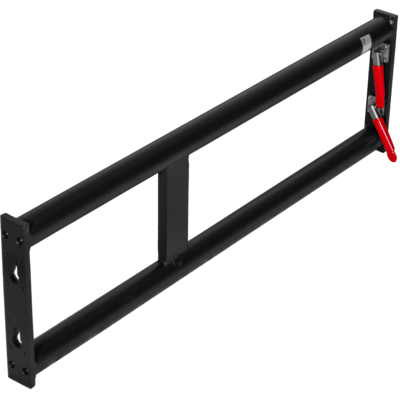

Opzionale OXBS21

Supporto posteriore verticale stretto 2 in 1

Order Code: OXBS21

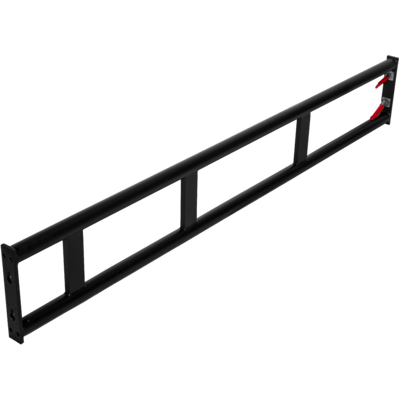

Opzionale OXBS41

Supporto posteriore verticale stretto 4 in 1

Order Code: OXBS41

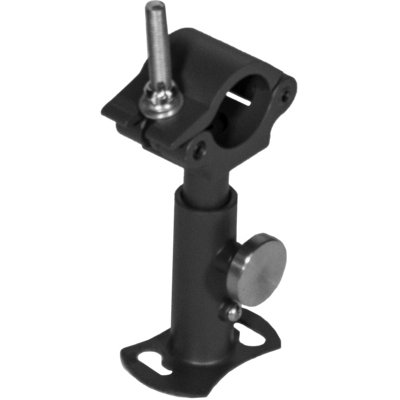

Opzionale OXBSC

Connettore supporto posteriore

Order Code: OXBSC

Opzionale OXCJ88

Piastra angolare concava per cabinet, 2°

Order Code: OXCJ88

Opzionale OXCJ85

Piastra angolare concava per cabinet, 5°

Order Code: OXCJ85

Opzionale OXCJ80

Piastra angolare concava per cabinet, 10°

Order Code: OXCJ80

Opzionale OXCJ92

Piastra angolare convessa per cabinet, 2°

Order Code: OXCJ92

Opzionale OXCJ95

Piastra angolare convessa per cabinet, 5°

Order Code: OXCJ95

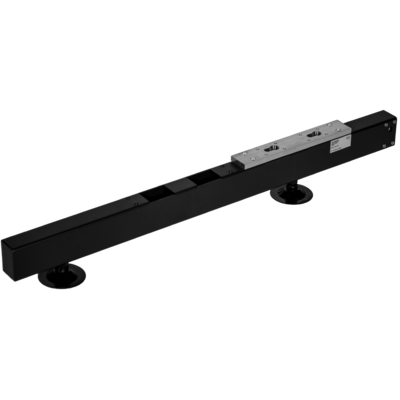

Opzionale OXCJB

Supporto posteriore orizzontale per ground system per ledwall OMEGAPIX

Order Code: OXCJB

Opzionale OXFCIS100

Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 100cm

Order Code: OXFCIS100

Opzionale OXFCIS200

Flightcase per strutture rigging/ground-stack per tutti LEDScreenseries, 200cm

Order Code: OXFCIS200

Opzionale OXFCSP

Flightcase per parti di ricambio per moduli LED-display OMEGAX-DELTAX series

Order Code: OXFCSP

Opzionale NOVAMCTRLR5

Processore Video sender, res. 3840x1080, 8xRJ45, 4.6 kg

Order Code: NOVAMCTRLR5

Opzionale FMTOOL

Strumento per la manutenzione frontale dello schermo OMEGAX-DELTAX LED (INDOOR)

Order Code: FMTOOL

Opzionale OXXJ

Giunto metallico per unire 4 cabinet di OMEGAX o SIGMAX, foro M10

Order Code: OXXJ

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetOmegax39b_A4_DATASHEET_(IT).pdf(05/05/2021)1MB
Letter datasheetOmegax39b_A4_DATASHEET_(EN).pdf(05/05/2021)1MB
Letter datasheetOmegax39b_OMEGAPIX_SERIES_BROCHURE.pdf(13/04/2023)12MB

User manual User manual

File name File size Download
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB
User manualOmegax39b_Led_screen_connector_compatibi.pdf(14/10/2025)879KB
User manualOmegax39b_Led_Screen_User_Manual_EN.pdf(21/10/2022)3MB

CAD symbols & drawings CAD symbols & drawings

File name File size Download
2DOmegax39b_CAD_2D.dwg(17/05/2021)6MB
Technical drawingOmegax39b_TECHNICAL_DRAWING.pdf(17/05/2021)909KB
VectorWorksPROLIGHTS_VIDEO_VECTORWORKS_23_LIBRARY.vwx(12/07/2023)7MB
VectorWorksPROLIGHTS_VIDEO_VECTORWORKS_18_LIBRARY.vwx(12/07/2023)11MB

Software Software

File name File size Download
SoftwareSmartLCTV3.4.0(03/03/2025)82MB
SoftwareSmartLCTV3.4.0(03/03/2025)107MB
SoftwareHADZ190337 - 1920 Hz.zip(13/11/2025)9KB
SoftwareHDZ180714C - 1920Hz.zip(22/11/2018)8KB

Firmware

Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.5.0.56 STABLE 01/02/2017 Definitive Stable Version.
