APIX6T

AlphaPix 6T

Order Code: APIX6T

IP rating
 IP65 (fronte) - IP54 (retro) per installazioni esterne temporanee, non fisse

Key Features

  • Telaio in alluminio pressofuso IP65/IP54 per installazioni outdoor temporanee
  • Connessioni gapless per immagini senza interruzioni
  • LED ad alta luminosità con protezione UV
  • Flicker free
  • Alte performance di riproduzione video a qualsiasi livello di luminosità
  • Angolo di visione di 140°
  • CE e EMC certificati da TUV

In un mercato in rapida evoluzione, la famiglia Touring AlphaPix 6T è in testa al gioco, fornendo ogni volta immagini di alta qualità con l'ultimo display esterno LED ad alta risoluzione. AlphaPix 6T utilizza LED "black-faced" ad alta luminosità con rivestimento UV in un robusto ma leggero housing in alluminio pressofuso. Il telaio e il veloce sistema inter-lock creano un'immagine senza interruzioni con tempi di setup minimi. Per fornire un'immagine perfetta, la serie AlphaPix 6T presenta un alto refresh rate, scala di grigi con proprietà avanzate e la correzione automatica dell'immagine con un angolo di visione di 140°.

Read less
In un mercato in rapida evoluzione, la famiglia Touring AlphaPix 6T è in testa al gioco, fornendo ogni volta immagini di alta qualità con l'ultimo display esterno LED ad alta risoluzione. AlphaPix 6T ...

Photo Gallery

APIX6T
APIX6T
APIX6T
APIX6T

Specifiche

VIDEO
  • Sorgente LED: SMD 3535 black face FC ad alta efficienza
  • Pixel pitch: 6.6mm / 0.26''
  • Risoluzione pannello: 96x108pixels
  • Risoluzione modulo: 48x36pixels
  • Flusso luminoso: 5.500nit
  • Grayscale: 16 bit
  • Frequenza di aggiornamento ≥: 1.920Hz
  • Drive Mode: 1/6 scan, constant current
  • Angolo di visione verticale: 70°
  • Angolo di visione orizzontale: 140°
  • Densità LED: 22.500LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: Seetronic powerCON
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 415W
  • Assorbimento medio per pannello: 139W
  • Assorbimento MAX al metro quadro: 900W
  • Assorbimento medio al metro quadro: 300W
  • Assorbimento in standby (pannello): 22,5W
  • Max rated current/panel:: AC 220 V / 1,88 A
  • Max power output: 3modules
  • Temperatura di esercizio: -10 ~ +40°C
  • Umidità di esercizio: 10-90%
CONTROLLO
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: RJ45 Seetronic waterproof
  • Uscita di segnale: RJ45 Seetronic waterproof
MECCANICA
  • Dimensioni modulo (LxA): 320x240mm / 12.6''x9.45''
  • Dimensioni pannello (LxAxP): 640x720x100mm / 25.2''x28.35''x3.94''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Connessione: sistema fast-lock di connessione seamless
  • Peso a pannello: 13,5kg / 29.76lbs
  • Peso al metro quadro: 30kg / 66.14lbs
  • Pannelli collegabili verticalmente ≤: 15
CORPO
  • Corpo: telaio in alluminio pressofuso
  • Colore: nero
CARATTERISTICHE FISICHE
  • Grado IP: IP65 (fronte) - IP54 (retro) per installazioni esterne temporanee, non fisse
  • Raffreddamento: aria filtrata e raffreddamento forzato tramite ventole silenziate
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE

Accessori e prodotti correlati

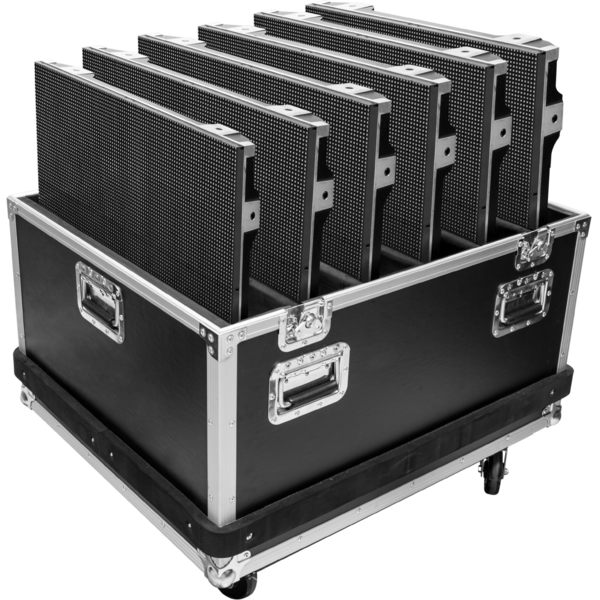

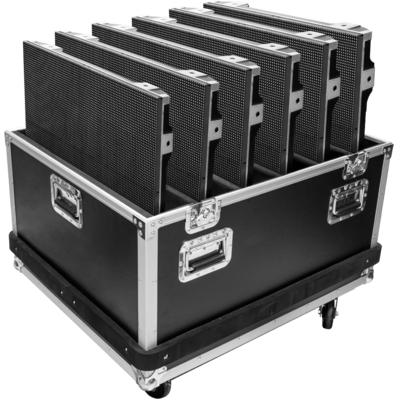

Opzionale AP6T6CASE

Flightcase per 6 moduli LED display ALPHAPIX6T, 745x982x895 mm

Order Code: AP6T6CASE

Opzionale AP6TH2B1

FlyBar per sistemi sospesi ALPHAPIX6T, 1 colonna

Order Code: AP6TH2B1

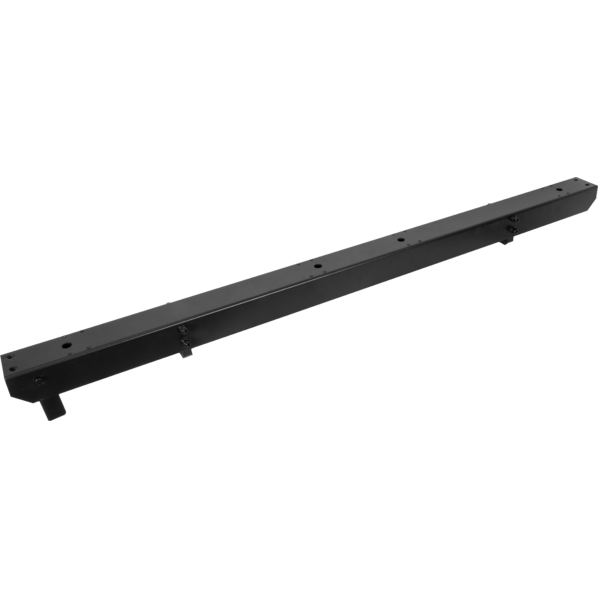

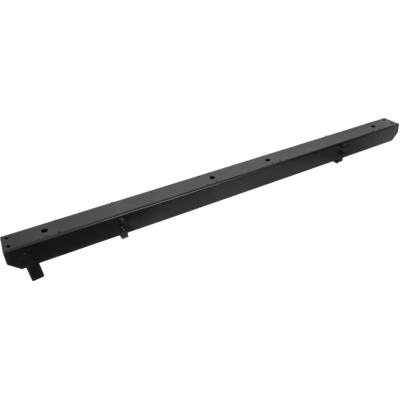

Opzionale AP6TH2B2

FlyBar per sistemi sospesi ALPHAPIX6T, 2 colonne

Order Code: AP6TH2B2

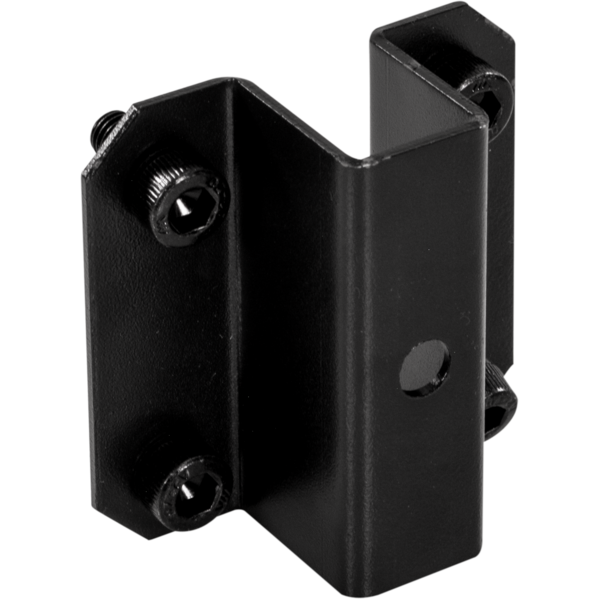

Opzionale AP6TXJ

Staffa metallica di giunzione per unire 4 moduli APIX6T, foro per gancio

Order Code: AP6TXJ

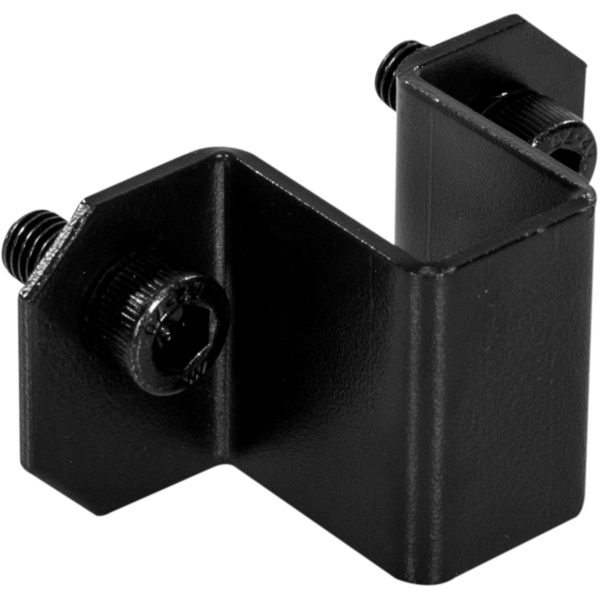

Opzionale AP6TIJ

Staffa metallica di giunzione per unire 2 moduli APIX6T

Order Code: AP6TIJ

Opzionale APOS

Grillo per sistemi sospesi APIX, portata max 200 kg

Order Code: APOS

Opzionale AP6TACL01

Cavo di alimentazione per APIX6T, APIX4T, L.125 cm

Order Code: AP6TACL01

Opzionale AP6TDCL01

Cavo dati per APIX6T, APIX4T, assemb. con RJ45, L.100 cm

Order Code: AP6TDCL01
