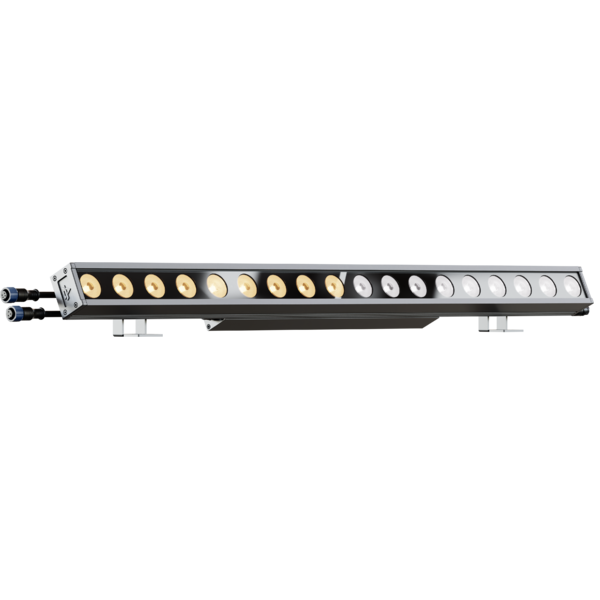

ARCSHINEM18VW

ArcShine M18VW

NEW
5 YEARS WARRANTY

Source
18x4W LED bianco variabile
IP rating
 IP66 per installazioni outdoor
Weight
4,9kg / 10.8lbs

Key Features

  • IP66, AC 100-240V e driver a bordo, controllabile DMX/RDM
  • Miscelazione Bianco Variabile, LED da 4W
  • Ottica con lenti da 8° capace di fornire diversi angoli con l'aggiunta di filtri olografici opzionali
  • Sono disponibili filtri olografici simmetrici ed ellittici: 20°, 40°, 60°, 10°x60°. 30°x60°

ArcShine M18VW e ArcShine M9VW sono una serie di proiettori LED lineari, progettati per applicazioni interne ed esterne (IP66) come floodlight, wash e illuminazione d'accento.
Disponibili in due dimensioni, una con 18 LED (100 cm) e l'altra con 9 LED (50 cm) da 4W ciascuno, con miscelazione Bianco Variabile.
Il suo corpo in alluminio pressofuso con vetro temperato li rende complementi perfetti per strutture urbane o edifici storici.
Ottica con lenti da 8° capace di fornire diversi angoli con l'aggiunta di filtri olografici opzionali.
Sono disponibili filtri olografici simmetrici ed ellittici: 20°, 40°, 60°, 10°x60°, 30°x60°.
La gamma ArcShine ha un alimentatore integrato e un controllo DMX/RDM. La versione da 100 cm è controllabile in due sezioni.

Read less
ArcShine M18VW e ArcShine M9VW sono una serie di proiettori LED lineari, progettati per applicazioni interne ed esterne (IP66) come floodlight, wash e illuminazione d'accento.Disponibili in due dimens...

Varianti

Code Sorgente LED Angolo (° - HxV) Lunghezza (cm) Verniciatura
ARCSHINEM1808VW
ARCSHINEM1808VW
Variable White 8 100 Standard
ARCSHM1808VWC5M
ARCSHM1808VWC5M NEW
Variable White 8 100 C5M

Product Video

Discover the ArcShine M18VW in action

Photo Gallery

ARCSHM1808VWC5M
ARCSHM1808VWC5M
ARCSHM1808VWC5M
ARCSHM1808VWC5M
ARCSHM1808VWC5M

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 18x4W LED bianco variabile
  • CCT: 2.800 K - 6.500
  • Flusso luminoso: (8°) 3'728 lm; (8°+20°) 3'728 lm; (8°+40°) 3'649 lm; (8°+60°) 3'627 lm; (8°+1060°) 5'401 lm; (8°+3060°) 3'942 @Full
  • Flusso luminoso:
  • Lux: (8°) 1'553 lx; (8°+20°) 378 lx; (8°+40°) 154 lx; (8°+60°) 118 lx; (8°+1060°) 279 lx; (8°+3060°) 154lx @3 m
  • CRI: >85
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 8°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: Variable White
  • CCT: controllo CCT tramite canale DMX indipendente
  • Macros: preset bianchi incorporati
CORPO
  • Tilt range: manual 180°
  • Corpo: robusto profilo in alluminio
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Stand Alone: available through DATAMASTER external coder (not included)
  • Canali DMX: 1 / 2 / 5 / 9channel
  • Pixel control: 2 sezioni controllabili
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 80W
  • Output (a 230V): 15 unità connesse in serie
  • Fattore di potenza: >0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: 09
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: connessione IP pressofusa per il segnale di ingresso e di uscita
  • Dimensioni (LxAxP): 1000x106x71mm / 39.37''x4.17''x2.8''
  • Peso: 4,9kg / 10.8lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT
  • 1 x ARCSHINEM18VW
  • 1 x 0,3 meters 3G1mmq power cable (BARE END - IP connection adapter)
  • 1 x 5p XLR - IP connection female adapter
  • 1 x 5p XLR - IP connection male adapter
  • User Manual

Accessori e prodotti correlati

Opzionale <b>Æther</b> Link

Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi

Order Code: AETHERLINK

Opzionale <b>DataMaster</b>

RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR

Order Code: DATAMASTER

Opzionale AWEXAC2L03

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m

Order Code: AWEXAC2L03

Opzionale AWEXAC2L05

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m

Order Code: AWEXAC2L05

Opzionale AWEXAC2L10

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m

Order Code: AWEXAC2L10

Opzionale AWEXAC2L20

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m

Order Code: AWEXAC2L20

Opzionale AWEXDC2L03

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m

Order Code: AWEXDC2L03

Opzionale AWEXDC2L05

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m

Order Code: AWEXDC2L05

Opzionale AWEXDC2L10

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m

Order Code: AWEXDC2L10

Opzionale AWEXDC2L20

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m

Order Code: AWEXDC2L20

Opzionale ARCS18FIXBD

Aletta per la regolazione del fascio di luce per ARCSHINES18 ed ARCSHINEM18

Order Code: ARCS18FIXBD

Opzionale ARCSM18FILTER20

Diffusore di luce per ARCSHINEM18, 20°

Order Code: ARCSM18FILTER20

Opzionale ARCSM18FILTER40

Diffusore di luce per ARCSHINEM18, 40°

Order Code: ARCSM18FILTER40

Opzionale ARCSM18FILTER60

Diffusore di luce per ARCSHINEM18, 60°

Order Code: ARCSM18FILTER60

Opzionale ARCSM18FILTER1060

Diffusore di luce per ARCSHINEM18, 10°x60°

Order Code: ARCSM18FILTER1060

Opzionale ARCSM18FILTER3060

Diffusore di luce per ARCSHINEM18, 30°x60°

Order Code: ARCSM18FILTER3060

Opzionale ARCSSM18OUTERCASE

Outercase box per ground installation per serie ARCSHINES18 e ARCSHINEM18, tilt manuale

Order Code: ARCSSM18OUTERCASE

Opzionale AWEXDC1221ADP

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

Order Code: AWEXDC1221ADP

Opzionale AWEXAC12ADP

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

Order Code: AWEXAC12ADP

Opzionale IPTESTBOX

Tester portatile di vuoto e pressione per dispositivi ProLights IP

Order Code: IPTESTBOX

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetArcshinem18vw_A4_DATASHEET_(ITA).pdf(12/09/2025)353KB
Letter datasheetArcshinem18vw_LETTER_DATASHEET_(EN).pdf(12/09/2025)357KB
Letter datasheetArcshinem18vw_A4_DATASHEET_(EN).pdf(12/09/2025)350KB
Tender SpecificationArcshinem1808vw_TENDER_SPECIFICATION.pdf(26/09/2022)3MB

User manual User manual

File name File size Download
User manualArcshinem18vw_USER_MANUAL_EN.pdf(04/03/2024)10MB
User manualArcshinem18vw_USER_MANUAL_FR.pdf(04/03/2024)10MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartArcshinem18vw_DMX_CHARTS.pdf(03/08/2022)173KB

ARCSHINEM18VW Firmware rev. 1.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_arcshinem18vw_ies files.zip(12/09/2022)32KB
LDTprolights_arcshinem18vw_ldt files.zip(12/09/2022)31KB
PhotometricsArcshinem18vw_PHOTOMETRICS_REPORT.pdf(13/09/2022)21MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPArcshinem1808vw_3D.skp(26/07/2022)563KB
2DArcshinem18vw_CAD_2D.dwg(25/07/2022)48MB
2D cad symbolsArcshinem1808vw_CAD_2DSYMBOLS.dwg(26/07/2022)97KB
3DArcshinem1808vw_CAD_3D.dwg(03/10/2022)528KB
Technical drawingArcshinem18vw_TECHNICAL_DRAWING.pdf(25/07/2022)2MB
VectorWorksVECTORWORKS_SYMBOLS.vwx(26/07/2022)561KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0 STABLE 06/10/2022 First stable release.
