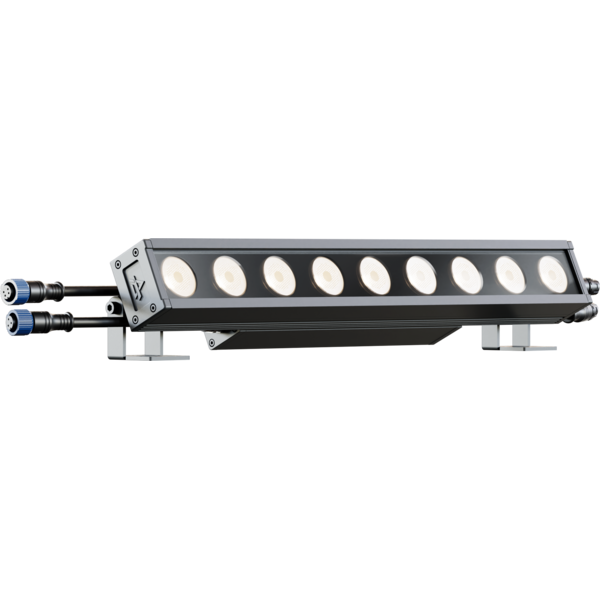

ARCSHINEM9VW

ArcShine M9VW

NEW
5 YEARS WARRANTY

Source
9x4W LED bianco variabile
IP rating
 IP66 per installazioni outdoor
Weight
3kg / 6.61lbs

Key Features

  • IP66, AC 100-240V e driver a bordo, controllabile DMX/RDM
  • Miscelazione Bianco Variabile, LED da 4W
  • Ottica con lenti da 8° capace di fornire diversi angoli con l'aggiunta di filtri olografici opzionali
  • Sono disponibili filtri olografici simmetrici ed ellittici: 20°, 40°, 60°, 10°x60°. 30°x60°

ArcShine M18VW e ArcShine M9VW sono una serie di proiettori LED lineari, progettati per applicazioni interne ed esterne (IP66) come floodlight, wash e illuminazione d'accento.
Disponibili in due dimensioni, una con 18 LED (100 cm) e l'altra con 9 LED (50 cm) da 4W ciascuno, con miscelazione Bianco Variabile.
Il suo corpo in alluminio pressofuso con vetro temperato li rende complementi perfetti per strutture urbane o edifici storici.
Ottica con lenti da 8° capace di fornire diversi angoli con l'aggiunta di filtri olografici opzionali.
Sono disponibili filtri olografici simmetrici ed ellittici: 20°, 40°, 60°, 10°x60°, 30°x60°.
La gamma ArcShine ha un alimentatore integrato e un controllo DMX/RDM. La versione da 100 cm è controllabile in due sezioni.

Mostra meno
ArcShine M18VW e ArcShine M9VW sono una serie di proiettori LED lineari, progettati per applicazioni interne ed esterne (IP66) come floodlight, wash e illuminazione d'accento.Disponibili in due dimens...

Varianti

Code Sorgente LED Angolo (° - HxV) Lunghezza (cm) Verniciatura
ARCSHINEM908VW
ARCSHINEM908VW EOL
Variable White 8 50 Standard
ARCSHM908VWC5M
ARCSHM908VWC5M NEW
Variable White 8 50 C5M

Product Video

Discover the ArcShine M9VW in action

Photo Gallery

ARCSHM908VWC5M
ARCSHM908VWC5M
ARCSHM908VWC5M
ARCSHM908VWC5M
ARCSHM908VWC5M

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 9x4W LED bianco variabile
  • CCT sorgente: K canale CCT variabile dedicato (2800-6500 K)
  • Flusso luminoso: (8°) 2'460 lm; (8°+20°) 2'343 lm; (8°+40°) 2'314 lm; (8°+60°) 2'282 lm; (8°+1060°) 3'371 lm; (8°+3060°) 2'464 @Full
  • Lux: (8°) 1'462 lx; (8°+20°) 260 lx; (8°+40°) 101 lx; (8°+60°) 80 lx; (8°+1060°) 184 lx; (8°+3060°) 101lx @5 m full
  • CRI: >85
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 8°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: controllo CCT tramite canale DMX indipendente
  • Macros: preset bianchi incorporati
CONTROLLO
  • Protocolli supportati: DMX512, RDM
  • Canali DMX: 1 / 2 / 5 / 9ch
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Stand Alone: available through DATAMASTER external coder (not included)
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer and Color
MOVIMENTO
  • Tilt: 180° con regolazione manuale
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • PWM selezionabile: 600 - 25.000 Hz (step selezionabili)
  • Aggiornamento firmware con: via DMX con UPBOXPRO/UPBOX1 (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di segnale: connessione IP pressofusa per il segnale di ingresso e di uscita
  • Adattatori: adattatori 16A BARE END e XLR inclusi
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 40W
  • Output (a 230V): 34 unità connesse in serie
  • Fattore di potenza: >0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: grado di resistenza agli urti IK09
  • Raffreddamento: senza ventole, a convezione naturale
  • Struttura: Robusto profilo in alluminio
  • Finitura: grigio basalto (RAL 7012)
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 500x106x71mm / 19.69''x4.17''x2.8''
  • Peso: 3kg / 6.61lbs
INSTALLAZIONE
  • Sospensione e fissaggio: doppia staffa per installazione sospesa e posizionamento a terra
CERTIFICAZIONI / REPORT
  • Conformità: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT
  • 1 x ARCSHINEM9VW
  • 1 x 0,3 meters 3G1mmq power cable (BARE END - IP connection adapter)
  • 1 x 5p XLR - IP connection male adapter
  • 1 x 5p XLR - IP connection female adapter

Accessori e prodotti correlati

(Opzionale) AETHERLINK

Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi

Order Code: AETHERLINK

(Opzionale) DATAMASTER

RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR

Order Code: DATAMASTER

(Opzionale) AWEXAC2L03

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m

Order Code: AWEXAC2L03

(Opzionale) AWEXAC2L05

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m

Order Code: AWEXAC2L05

(Opzionale) AWEXAC2L10

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m

Order Code: AWEXAC2L10

(Opzionale) AWEXAC2L20

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m

Order Code: AWEXAC2L20

(Opzionale) AWEXDC2L03

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m

Order Code: AWEXDC2L03

(Opzionale) AWEXDC2L05

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m

Order Code: AWEXDC2L05

(Opzionale) AWEXDC2L10

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m

Order Code: AWEXDC2L10

(Opzionale) AWEXDC2L20

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m

Order Code: AWEXDC2L20

(Opzionale) ARCS9FIXBD

Aletta per la regolazione del fascio di luce per ARCSHINES9 ed ARCSHINEM9

Order Code: ARCS9FIXBD

(Opzionale) ARCSM9FILTER20

Diffusore di luce per ARCSHINEM9, 20°

Order Code: ARCSM9FILTER20

(Opzionale) ARCSM9FILTER40

Diffusore di luce per ARCSHINEM9, 40°

Order Code: ARCSM9FILTER40

(Opzionale) ARCSM9FILTER60

Diffusore di luce per ARCSHINEM9, 60°

Order Code: ARCSM9FILTER60

(Opzionale) ARCSM9FILTER1060

Diffusore di luce per ARCSHINEM9, 10°x60°

Order Code: ARCSM9FILTER1060

(Opzionale) ARCSM9FILTER3060

Diffusore di luce per ARCSHINEM9, 30°x60°

Order Code: ARCSM9FILTER3060

(Opzionale) ARCSSM9OUTERCASE

Outercase box per ground installation per serie ARCSHINES9 e ARCSHINEM9, tilt manuale

Order Code: ARCSSM9OUTERCASE

(Opzionale) AWEXDC1221ADP

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

Order Code: AWEXDC1221ADP

(Opzionale) AWEXAC12ADP

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

Order Code: AWEXAC12ADP

(Opzionale) IPTESTBOX

Tester portatile di vuoto e pressione per dispositivi ProLights IP

Order Code: IPTESTBOX

(Opzionale) UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetArcshinem9vw_LETTER_DATASHEET_(EN).pdf(12/09/2025)348KB
Letter datasheetArcshinem9vw_A4_DATASHEET_(EN).pdf(15/05/2026)359KB
Tender SpecificationArcshinem908vw_TENDER_SPECIFICATION.pdf(26/09/2022)3MB

User manual User manual

File name File size Download
User manualArcshinem9vw_USER_MANUAL_EN.pdf(04/03/2024)10MB
User manualArcshinem9vw_USER_MANUAL_FR.pdf(04/03/2024)10MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartArcshinem9vw_DMX_CHARTS.pdf(03/08/2022)173KB

ARCSHINEM9VW Firmware rev. 1.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_arcshinem9vw_ies files.zip(12/09/2022)32KB
LDTprolights_arcshinem9vw_ldt files.zip(12/09/2022)31KB
PhotometricsArcshinem9vw_PHOTOMETRICS_REPORT.pdf(13/09/2022)4MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPArcshinem908vw_3D.skp(26/07/2022)389KB
2DArcshinem908vw_CAD_2D.dwg(25/07/2022)2MB
2D cad symbolsArcshinem908vw_CAD_2DSYMBOLS.dwg(26/07/2022)76KB
3DArcshinem908vw_CAD_3D.dwg(03/10/2022)519KB
Technical drawingArcshinem908vw_TECHNICAL_DRAWING.pdf(25/07/2022)262KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(26/07/2022)390KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(20/05/2026)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Firmware


Informazioni Aggiornamento Firmware

I metodi disponibili sono indicati nelle specifiche del prodotto - sezione ELETTRONICA > Aggiornamento firmware.

Metodo / Dispositivo Estensione Software richiesto Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
Porta USB .PRL Nessun software necessario vedi Manuale Utente
Porta Ethernet .EHEX Professional Uploader Guida
Porta Ethernet .ALF DMX Workshop Guida

(*) UPBOX1 e UPBOX2 sono ancora utilizzabili - verifica la compatibilità nella pagina degli accessori del prodotto. UPBOX2 richiede i driver scaricabili da questo link.

Nota: Alcuni prodotti privi di ingressi DMX o USB possono richiedere un dispositivo aggiuntivo e potrebbero non essere compatibili con UPBOXPRO - consulta l'elenco dei prodotti.

Procedura di aggiornamento
  1. Verifica i metodi di aggiornamento disponibili sul prodotto (ELETTRONICA> Aggiornamento firmware).
  2. Scarica il firmware e il software dedicato.
  3. Segui la guida di aggiornamento contenuta nella cartella del firmware.

Hai bisogno di aiuto?
support@prolights.it

Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0 STABLE 06/10/2022 First stable release.
