ARCSPOTLFC

ArcSpot LFC

SPEKTRA
5 YEARS WARRANTY

Order Code: ARCSPOTLFCGY

Source
37 x 4W RGB + Bianco Caldo LED
IP rating
 IP66 per installazioni outdoor
Weight
4,5kg / 9.92lbs

Key Features

  • Spot outdoor con una sorgente LED RGB+WarmWhite da 37x 4W , 7000 lumen
  • IP66 con trattamento C5M per installazioni esterne permanenti anche in ambiente salino e con design a doppia camera
  • Ampia selezione di ottiche, filtri olografici e modificatori di luce

La serie ArcSpot offre una gamma di proiettori di illuminazione dinamici in classe IP66, progettati per l'illuminazione outdoor di paesaggi, alberi, elementi architettonici e facciate. Questa serie si compone di diversi varianti di taglia, sorgenti ed accessori, consentendo di illuminare con precisione l'intensità e la qualità della luce desiderate per qualsiasi applicazione.

Tra i modelli della serie, l'ArcSpot LFC si distingue come uno spot rotondo di alta potenza. È dotato di una sorgente LED 37x 4W RGB+WarmWhite, con una proiezione nativa di 10° con un'emissione di 7000 lumen.

Questi proiettori sono progettati con un design a doppia camera, che permette la separazione fisica delle sorgenti luminose e delle unità di alimentazione. Questo non solo facilita la sostituzione dei singoli componenti, ma migliora anche la dissipazione del calore, contribuendo a rendere le applicazioni più durature e prolungando la longevità del faro. Dotati di un trattamento di grado marino C5M, sono ideali per l'uso all'aperto, anche in ambienti salini impegnativi o vicino al mare.

L'unità è compatibile DMX, offrendo la comodità della gestione remota tramite RDM.

A completare la serie ArcSpot è una vasta selezione di ottiche, filtri olografici e modificatori ottici, che forniscono infinite possibilità nella distribuzione della luce per adattarsi a ogni occasione.

Read less
La serie ArcSpot offre una gamma di proiettori di illuminazione dinamici in classe IP66, progettati per l'illuminazione outdoor di paesaggi, alberi, elementi architettonici e facciate. Questa serie si...

Product Video

Discover the ArcSpot LFC in action

Photo Gallery

ARCSPOTLFCGY
ARCSPOTLFCGY
ARCSPOTLFCGY
ARCSPOTLFCGY

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 37 x 4W RGB + Bianco Caldo LED
  • CCT: 2.800K - 10.000K
  • Flusso luminoso: 7'008 @Full
  • Lux: 5'179lx @5 m full
  • Durata media sorgente: > 90.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 10°
  • Angolo di campo: 19°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: RGB + Warm White
  • Ruota colori: filtri inclusi
  • Macros: preset bianchi incorporati
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer, del colore e della temperatura colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: accessori opzionali: half snoot e louvre
  • Corpo: corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio C5M (di serie)
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 5 / 6 / 9 / 12channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 130W
  • Standby power: 0,5 W
  • Fattore di potenza: > 0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: 08
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 53 cm connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 53 cm connessione IP pressofusa per l'alimentazione di ingresso
  • Dimensioni (LxAxP): 269x298x121mm / 10.59''x11.73''x4.76''
  • Peso: 4,5kg / 9.92lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT
  • 1 x ARCSPOTLFC
  • 1 x 0,3 meters 3G1mmq power cable (BARE END - IP connection adapter)
  • 1 x 5p XLR - IP connection male adapter
  • 1 x 5p XLR - IP connection female adapter
  • 1 x User Manual

Accessori e prodotti correlati

Opzionale <b>DataMaster</b>

RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR

Order Code: DATAMASTER

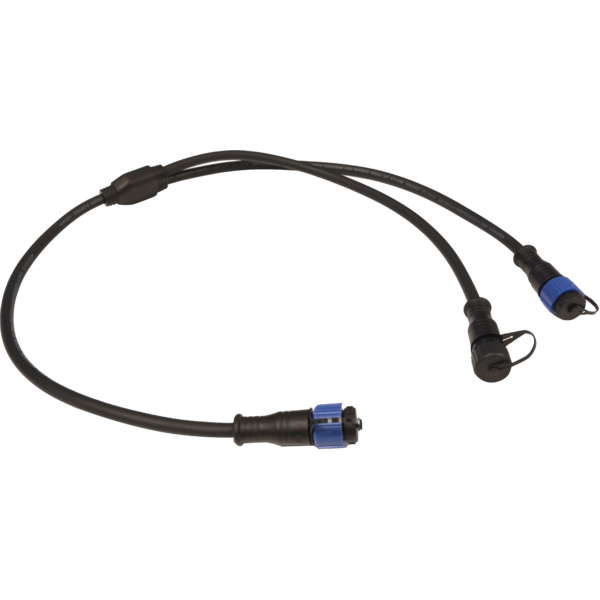

Opzionale PLYPC3010E73D

Cavo di alimentazione splitter a Y 3x1,0 mm2, connettori IP67 (1 IN + 2 OUT), lunghezza 80 cm

Order Code: PLYPC3010E73D

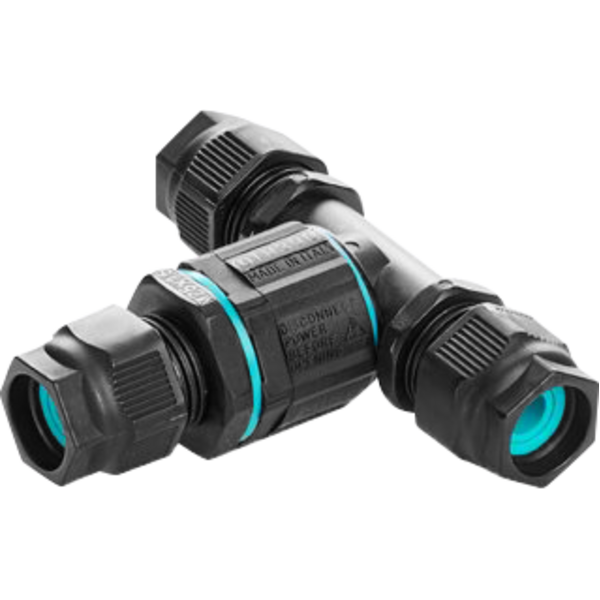

Opzionale THR390S3T

Giunto di derivazione a 3 vie tipo "T", 3 Poli, IP68

Order Code: THR390S3T

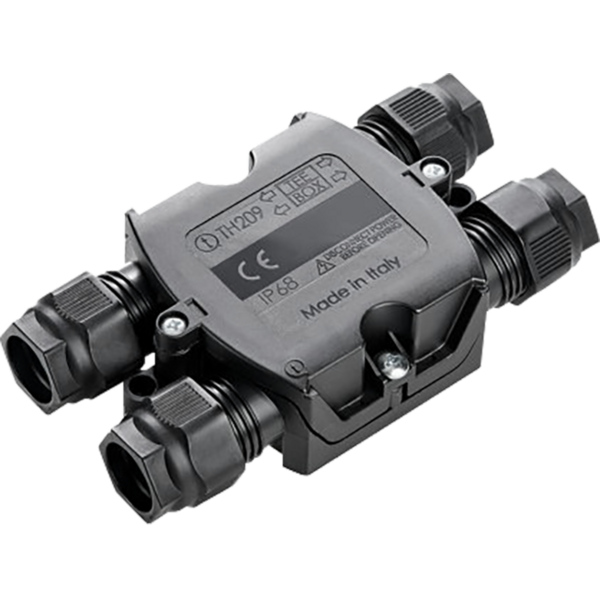

Opzionale THR209S6D

Scatola di derivazione a 4 vie tipo H, 3 Poli, IP66/IP68

Order Code: THR209S6D

Opzionale <b>Æther</b> Link

Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi

Order Code: AETHERLINK

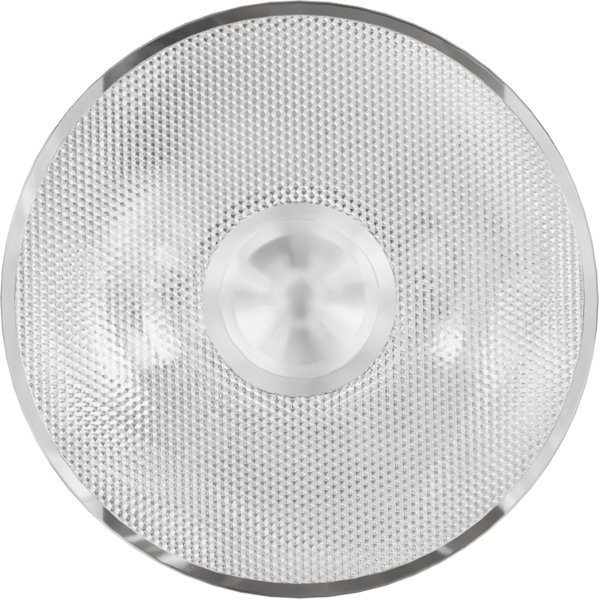

Incluso ASLENS10

Lente per serie ARCSPOT, 10°

Order Code: ASLENS10

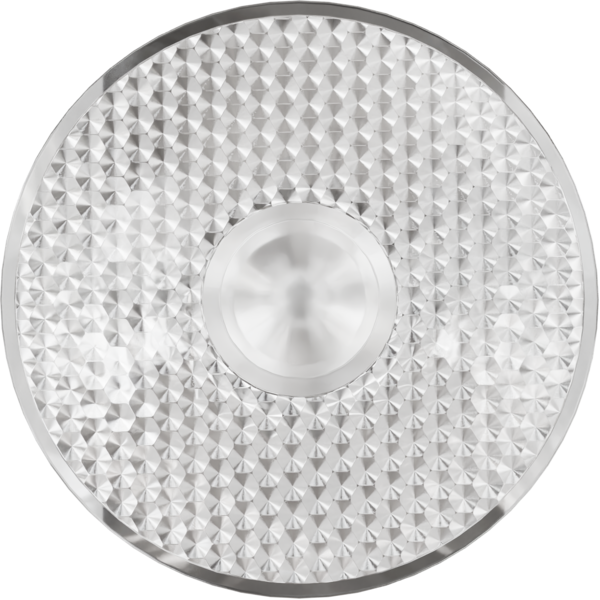

Opzionale ASLENS25

Lente per serie ARCSPOT, 25°

Order Code: ASLENS25

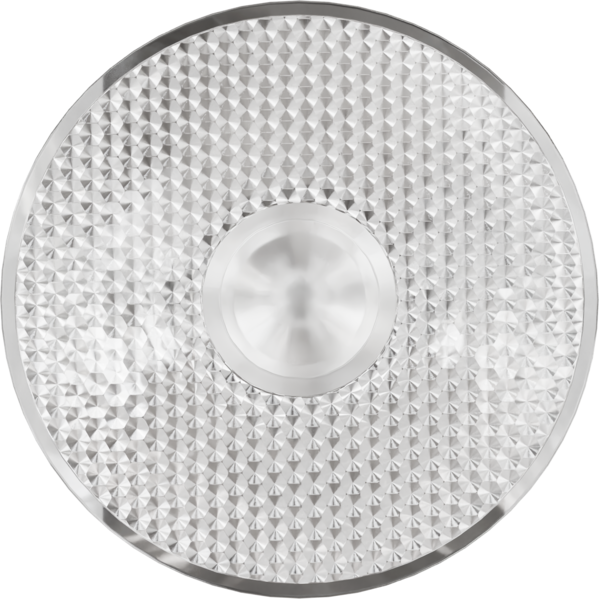

Opzionale ASLENS15

Lente per serie ARCSPOT, 15°

Order Code: ASLENS15

Opzionale ARLFILTER20

Diffusore di luce per serie ARCSPOTL, 20°

Order Code: ARLFILTER20

Opzionale ARLFILTER40

Diffusore di luce per serie ARCSPOTL, 40°

Order Code: ARLFILTER40

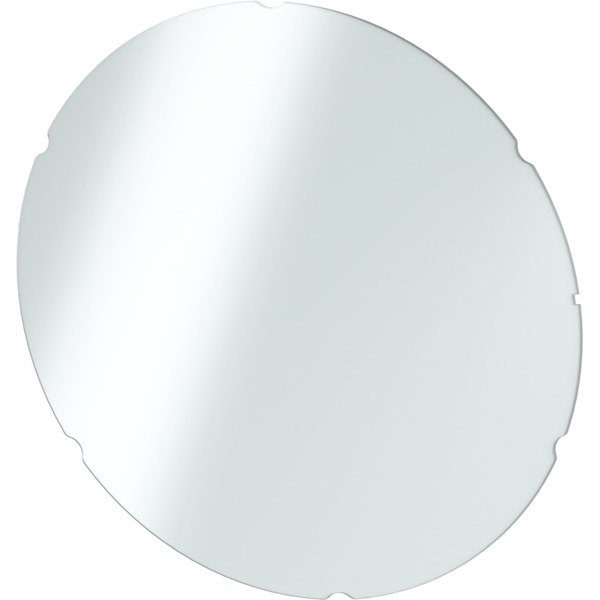

Opzionale ARLFILTER60

Diffusore di luce per serie ARCSPOTL, 60°

Order Code: ARLFILTER60

Opzionale ARLFILTER1060

Diffusore di luce per serie ARCSPOTL, 10°x60°

Order Code: ARLFILTER1060

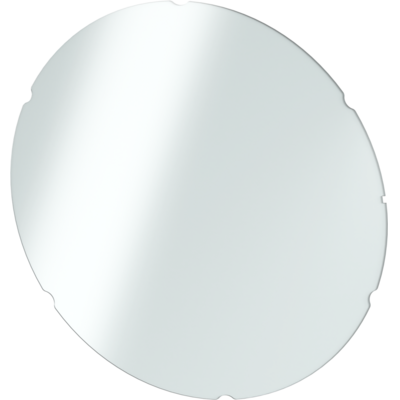

Opzionale ARLFILTER3060

Diffusore di luce per serie ARCSPOTL, 30°x60°

Order Code: ARLFILTER3060

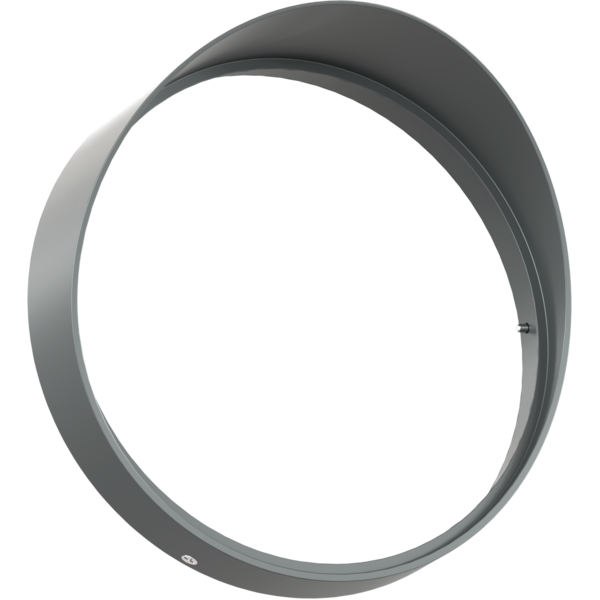

Opzionale ARLHSNOOTGY

Mezza visiera per serie ARCSPOTL, RAL 7012

Order Code: ARLHSNOOTGY

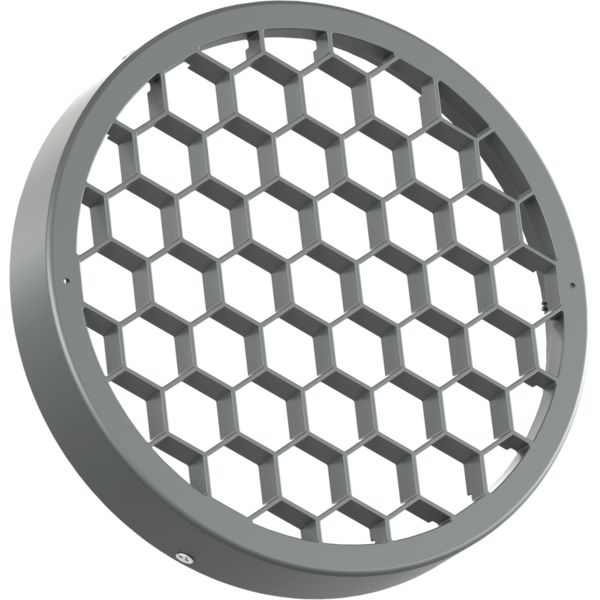

Opzionale ARLHLOUVREGY

Filtro anti abbagliamento a nido d'ape per serie ARCSPOTL, RAL 7012

Order Code: ARLHLOUVREGY

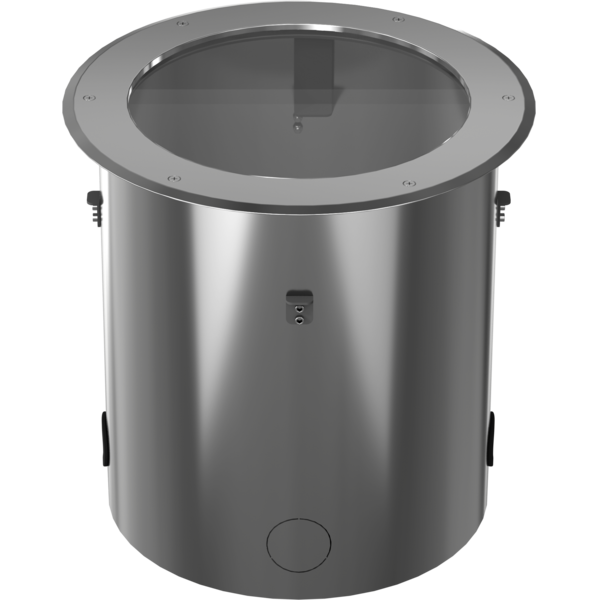

Opzionale ASPOTOUTERCASEL

Outercase box per ground installation per serie ARCSPOTL

Order Code: ASPOTOUTERCASEL

Opzionale MOSUNIBRACKJR

Order Code: MOSUNIBRACKJR

Opzionale AWEXAC2L03

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m

Order Code: AWEXAC2L03

Opzionale AWEXAC2L05

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m

Order Code: AWEXAC2L05

Opzionale AWEXAC2L10

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m

Order Code: AWEXAC2L10

Opzionale AWEXAC2L20

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m

Order Code: AWEXAC2L20

Opzionale AWEXDC2L03

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m

Order Code: AWEXDC2L03

Opzionale AWEXDC2L05

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m

Order Code: AWEXDC2L05

Opzionale AWEXDC2L10

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m

Order Code: AWEXDC2L10

Opzionale AWEXDC2L20

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m

Order Code: AWEXDC2L20

Opzionale AWEXDC1221ADP

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

Order Code: AWEXDC1221ADP

Opzionale AWEXAC12ADP

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

Order Code: AWEXAC12ADP

Opzionale IPTESTBOX

Tester portatile di vuoto e pressione per dispositivi ProLights IP

Order Code: IPTESTBOX

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetArcspotlfcgy_LETTER_DATASHEET_(EN).pdf(13/06/2024)531KB
Letter datasheetArcspotlfc_A4_DATASHEET_(EN).pdf(09/07/2024)526KB
Tender SpecificationArcspotlfc_TENDER_SPECIFICATION.pdf(09/07/2024)331KB

User manual User manual

File name File size Download
User manualArcspotlfc_USER_MANUAL_EN.pdf(10/04/2025)4MB
User manualArcspotlfc_General_Safety_Information.pdf(11/09/2024)3MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartArcspotlfc_DMX_CHARTS.pdf(20/02/2024)300KB

ARCSPOTLFC Firmware rev. 1.1.01.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
arcspot lfc.dfixDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_arcspotlfc_ies_files.zip(25/07/2025)84KB
LDTprolights_arcspotlfc_ldt_files.zip(25/07/2025)80KB
PhotometricsArcspotlfc_10DEGREE_LENS_PHOTOMETRIC_REPORT.pdf(19/02/2024)3MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPArcspotlfc_3D.skp(29/12/2023)683KB
3DArcspotlfc_CAD_3D.dwg(29/12/2023)292KB
2DARCSPOTLFC_2D.zip3MB
2D cad symbolsARCSPOTLFC_2DSYMBOLS.zip69KB
Technical drawingARCSPOTLFC_TECHNICAL DRAWINGS.zip428KB
VectorWorksARCSPOTLFC_SYMBOLS.vwx(06/02/2024)1MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.01.0 STABLE 12/09/2024 Improvement:
  • Improved DMX address stability management.
