ECLFRFWXSVW

EclFresnel FWXSVW

NEW

Order Code: ECLFRFWXSVWBK

Source
120W LED bianco variabile
Zoom range
10°-56° manuale
IP rating
 IP20
Weight
3,8kg / 8.38lbs

Key Features

  • Fresnel LED da 120W Variable White, fornisce 5.900 lm
  • Sistema di zoom interno 10-56°, lente Fresnel da 130 mm / 5'
  • Elevato valore di CRI fino a 96 e riproduzione uniforme della CCT su tutta la gamma
  • CRI: 95,2 @3.200K; 93,8 @5.600K - R9: 95,1 @3.200K; 98,7 @5.600K

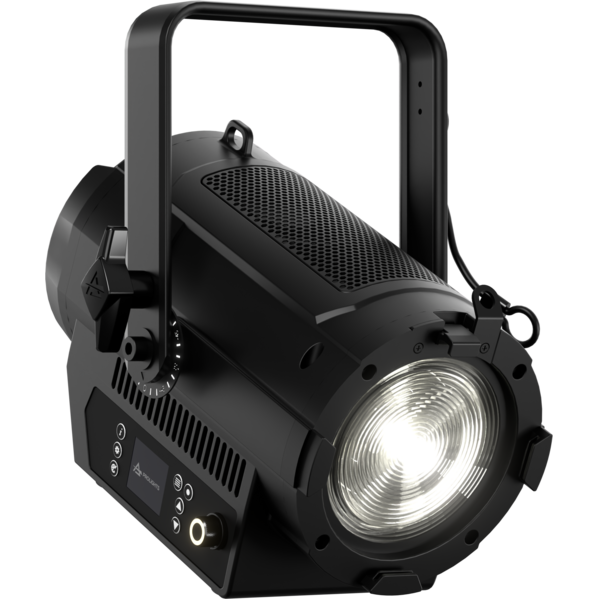

EclFresnel FWXSVW è un Fresnel LED compatto da 120W, con un output di 5.900 lm, dotato di una sorgente Variable White e di una lente Fresnel da 130 mm / 5'', progettato per sostituire i classici Fresnel alogeni da 300W.

Il nuovo sistema ottico offre uno zoom interno da 10° a 56°, mantenendo un'elevata efficienza a qualsiasi angolazione del fascio, senza alcuna variazione delle dimensioni fisiche del proiettore lungo tutta l'escursione dello zoom.

La sorgente LED è stata selezionata per garantire la massima qualità delle tonalità di bianco, raggiungendo punteggi elevati in CRI, R9 e TM30.

EclFresnel FWXSVW offre inoltre un funzionamento silenzioso, rendendolo uno strumento indispensabile per applicazioni nel broadcast, teatro e settore corporate.

Mostra meno
EclFresnel FWXSVW è un Fresnel LED compatto da 120W, con un output di 5.900 lm, dotato di una sorgente Variable White e di una lente Fresnel da 130 mm / 5'', progettato per sostituire i classici Fresn...

Photo Gallery

ECLFRFWXSVWBK
ECLFRFWXSVWBK
ECLFRFWXSVWBK
ECLFRFWXSVWBK
ECLFRFWXSVWBK

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 120W LED bianco variabile
  • Flusso luminoso: (9,8°) 3.175 lm - (55,8°) 5'897 lm @Full
  • Lux: (9,8°) 4'233 lx - (55,8°) 440lx @5 m full
  • CRI: 95,2 @3.200K; 93,8 @5.600K
  • R9: 95,1 @3.200K; 98,7 @5.600K
  • TLCI: 92 @3.200K; 97 @5.600K
  • TM30 Rf: 91,8 @3.200K; 92,3 @5.600K
  • TM30 Rg: 107 @3.200K; 104,8 @5.600K
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Zoom range: 10°-56° manuale
  • Diametro lente: 150mm / 6''
  • Tipo lente: PMMA lens
  • Altro: barndoor e porta gelatina inclusi
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: controllo CCT range da 2.800K a 6.500K
CONTROLLO
  • Protocolli supportati: DMX512, RDM, CRMX (opzionale)
  • Canali DMX: From 1 to 14ch
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: display a colori da 2.4''
  • Stand Alone: 1 encoder con pulsante
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • PWM selezionabile: 1282 - 40000 Hz (step selezionabili)
  • Aggiornamento firmware con: via DMX con UPBOXPRO (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione Wireless: LumenRadio TimoTwo FX opzionale - compatibile CRMX, CRMX² (solo RX) e W-DMX, con Bluetooth
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Alimentazione a bassa tensione DC: 48V
  • Potenza massima assorbita (230V): 130W
  • Output (a 230V): 20 unità connesse in serie
  • Standby power: 6,3 W
  • Fattore di potenza: > 0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: aria forzata con ventola silenziosa
  • Struttura: Lega di magnesio pressofusa
  • Finitura: nero (RAL 9004)
  • Temperatura d'esercizio: Ta -10 - +45 °C
  • Dimensioni (LxAxP): 227x289x294mm / 8.94''x11.38''x11.57''
  • Peso: 3,8kg / 8.38lbs
INSTALLAZIONE
  • Hardware a bordo: portafiltro e barndoor a 8 alette inclusi
CERTIFICAZIONI / REPORT
  • Conformità: CE
BOX CONTENT
  • 1 x ECLFRFWXSVWBK
  • 1 x ECLFRCTPXSFFBK
  • 1 x ECLFRCTPXSBDBK
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - NEUTRIK POWERCON TRUE1 IP65 power connector)

Accessori e prodotti correlati

(Opzionale) FCLECLFRCTPXS

Flight-case per contenere 6 pc serie ECLFRCTPXS

Order Code: FCLECLFRCTPXS

(Incluso) ECLFRCTPXSBDBK

8 alette per la regolazione del fascio di luce per serie ECLFRCTPXS, nero

Order Code: ECLFRCTPXSBDBK

(Incluso) ECLFRCTPXSFFBK

Porta filtro per serie ECLFRCTPXS, nero

Order Code: ECLFRCTPXSFFBK

(Opzionale) EFSBUFDS

SNAPBAG - Universal SMALL DEEPER for BARNDOORS

Order Code: EFSBUFDS

(Opzionale) ECLFRSPG

Spigot per fixtures PROLIGHTS

Order Code: ECLFRSPG

(Opzionale) LRT2WK1

Kit wireless 1 con TimoTwo

Order Code: LRT2WK1

(Opzionale) SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

(Opzionale) SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

(Opzionale) C6040B

Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero

Order Code: C6040B

(Opzionale) C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

(Opzionale) RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

(Opzionale) 9533FXWL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m

Order Code: 9533FXWL03

(Opzionale) 9513FXWL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m

Order Code: 9513FXWL03

(Opzionale) 958225L03

Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m

Order Code: 958225L03

(Opzionale) TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

(Opzionale) UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclfrfwxsvw_A4_DATASHEET_(EN).pdf(05/05/2026)736KB
Tender SpecificationEclfrfwxsvw_TENDER_SPECIFICATION.pdf(05/02/2026)305KB

User manual User manual

File name File size Download
User manualEclfrfwxsvw_USER_MANUAL_EN.pdf(07/01/2026)3MB
User manualEclfrfwxsvw_General_Safety_Information.pdf(19/06/2026)5MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclfrfwxsvw_DMX_CHARTS.pdf(12/12/2025)218KB

ECLFRFWXSVW Firmware rev. 1.1.00.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_eclfrfwxsvw_ies_files.zip(05/02/2026)33KB
LDTprolights_eclfrfwxsvw_ldt_files.zip(05/02/2026)31KB
PhotometricsEclfrfwxsvw_PHOTOMETRICS_REPORT.pdf(05/02/2026)4MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPEclfrfwxsvw_3D.skp(20/11/2025)359KB
2DEclfrfwxsvw_CAD_2D.dwg(17/11/2025)3MB
3DEclfrfwxsvw_CAD_3D.dwg(20/11/2025)190KB
Technical drawingEclfrfwxsvw_TECHNICAL_DRAWING.pdf(17/11/2025)398KB

Firmware


Informazioni Aggiornamento Firmware

I metodi disponibili sono indicati nelle specifiche del prodotto - sezione ELETTRONICA > Aggiornamento firmware.

Metodo / Dispositivo Estensione Software richiesto Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
Porta USB .PRL Nessun software necessario vedi Manuale Utente
Porta Ethernet .EHEX Professional Uploader Guida
Porta Ethernet .ALF DMX Workshop Guida

(*) UPBOX1 e UPBOX2 sono ancora utilizzabili - verifica la compatibilità nella pagina degli accessori del prodotto. UPBOX2 richiede i driver scaricabili da questo link.

Nota: Alcuni prodotti privi di ingressi DMX o USB possono richiedere un dispositivo aggiuntivo e potrebbero non essere compatibili con UPBOXPRO - consulta l'elenco dei prodotti.

Procedura di aggiornamento
  1. Verifica i metodi di aggiornamento disponibili sul prodotto (ELETTRONICA> Aggiornamento firmware).
  2. Scarica il firmware e il software dedicato.
  3. Segui la guida di aggiornamento contenuta nella cartella del firmware.

Hai bisogno di aiuto?
support@prolights.it

Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.00.0 STABLE 20/11/2025

First release stable

 Rev. 1.0
