GAMMAX48T1X2WF

GammaPix 48T1X2WF

Order Code: GAMMAX48T1X2WF

IP rating
 IP65 (fronte) - IP54 (retro) per installazioni esterne temporanee, non fisse

Key Features

  • Installazione da una singola persona, meccaniche di blocco automatico, protezione anti-graffio e protezione degli angoli retraibile
  • Meccanismo di curvatura integrato per concavo e convesso con un'inclinazione di +10° / -10°
  • Refresh rate di 3.840 Hz

GammaPix 48T è uno schermo LED rental per uso esterno con un passo di pixel di 4,8 mm, progettato per soddisfare le esigenze turing, eventi ed installazioni. Questa serie è disponibile in pannelli da 50x50cm e 50x100cm, meccanicamente compatibili per assemblare schermi con un'ampia superficie in tempi più brevi.

Il design meccanico dei pannelli è stato concepito per consentire una rapida installazione da parte di una sola persona, on un design di blocco automatico e funzionalità extra di sicurezza e maneggevolezza, come la protezione anti-graffio del LED, la protezione degli angoli retraibile e la protezione del bordo inferiore.

I pannelli GammaPix 48T dispongono di meccanismi di curvatura integrati che consente un'installazione precisa sia concava che convessa +10° / -10° per ogni pannello e il peso è stato ridotto a 6,4 kg (pannelli 50x50cm) e 11,4 kg (pannelli 50x100).
L'elettronica integrata include l'ultima generazione della scheda ricevente Novastar A5s e un refresh rate fino a 3.840 Hz.

Read less
GammaPix 48T è uno schermo LED rental per uso esterno con un passo di pixel di 4,8 mm, progettato per soddisfare le esigenze turing, eventi ed installazioni. Questa serie è disponibile in pannelli da ...

Product Video

Discover the GammaPix 48T1X2WF in action

Photo Gallery

GAMMAX48T1X2WF
GAMMAX48T1X2WF
GAMMAX48T1X2WF
GAMMAX48T1X2WF
GAMMAX48T1X2WF
GAMMAX48T1X2WF
GAMMAX48T1X2WF

Specifiche

VIDEO
  • Tipo di chip driver: ICN 2153
  • Sorgente LED: Nationstar SMD1921 black frame and white face
  • Pixel pitch: 4.8mm / 0.19''
  • Risoluzione pannello: 104x208pixels
  • Risoluzione modulo: 52x52pixels
  • Flusso luminoso: 3.500nit
  • Contrasto: 3.000:1
  • Grayscale: 14 bit
  • Frequenza di aggiornamento ≥: 3.840Hz
  • Drive Mode: 1/13 scan, constant current
  • Angolo di visione verticale: 120°
  • Angolo di visione orizzontale: 140°
  • Densità LED: 43.264LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: IPKON Seetronic IN/OUT
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 300W
  • Assorbimento medio per pannello: 100W
  • Assorbimento MAX al metro quadro: 600W
  • Assorbimento medio al metro quadro: 200W
  • Assorbimento in standby (pannello): 100W
  • Max rated current/panel:: AC 220 V / 1.36 A
  • Temperatura di esercizio: -20°C / +50°C
  • Umidità di esercizio: 10~90 RH%
CONTROLLO
  • Tipo di receiving card: A5S PLUS
  • Altri tipi di controllo: mapping, firmware copy, RCFGX restore, calibration chip on LDM (module flash)
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: RJ45
  • Uscita di segnale: RJ45
MECCANICA
  • Altre specifiche: curve configurations (mechanics on board), corner protection, bottom protection, auto-lock mechanics
  • Moduli magnetici: not available
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500×1000×64mm / 19.69''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Connessione: sistema fast-lock di connessione seamless
  • Peso a pannello: 11,4kg / 25.13lbs
  • Peso al metro quadro: 22,8kg / 50.27lbs
  • Pannelli collegabili verticalmente ≤: 10 for hanging and 6 for stacking
CORPO
  • Corpo: telaio in alluminio pressofuso
  • Configurazioni curve: convesso e concavo -10° / +10°
  • Colore: nero
CARATTERISTICHE FISICHE
  • Grado IP: IP65 (fronte) - IP54 (retro) per installazioni esterne temporanee, non fisse
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA

Accessori e prodotti correlati

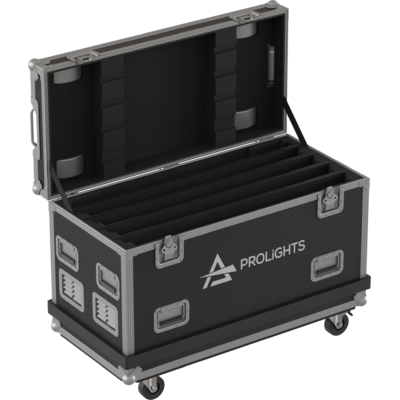

Opzionale GXFCM50481X2

Flightcase 5 in1 per GAMMAX48T1X2WF

Order Code: GXFCM50481X2

Opzionale GXHGB01

Fly bar / ground bar per sistemi GAMMAX29B e GAMMAX48T, 1 colonna

Order Code: GXHGB01

Opzionale GXHGB02

Fly bar / ground bar per sistemi GAMMAX29B e GAMMAX48T, 2 colonne

Order Code: GXHGB02

Opzionale DXBS21

Supporto posteriore 2in1 per moduli DELTAX e GAMMAX series per montaggio a terra

Order Code: DXBS21

Opzionale DXBS31

Supporto posteriore 3in1 per moduli DELTAX e GAMMAX series per montaggio a terra

Order Code: DXBS31

Opzionale DXBS41

Supporto posteriore 4in1 per moduli DELTAX e GAMMAX series per montaggio a terra

Order Code: DXBS41

Opzionale DXBSC

Piastra posteriore per moduli DELTAX e GAMMAX series per il montaggio a terra

Order Code: DXBSC

Opzionale DXXJ

Giunto metallico per unire 4 cabinet serie DELTAX e GAMMAX, foro M10 per gancio

Order Code: DXXJ

Opzionale GXCJ

Piastra curvabile per cabinets ledwall GAMMAX series

Order Code: GXCJ

Opzionale OXFCIS100

Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 100cm

Order Code: OXFCIS100

Opzionale OXFCIS150

Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 150cm

Order Code: OXFCIS150

Opzionale OXFCIS200

Flightcase per strutture rigging/ground-stack per tutti LEDScreenseries, 200cm

Order Code: OXFCIS200

Opzionale OXFCSP

Flightcase per parti di ricambio per moduli LED-display OMEGAX-DELTAX series

Order Code: OXFCSP

Opzionale OXACL01

Cavo di alimentazione per led display series, Seetronic, L.140 cm

Order Code: OXACL01

Opzionale OXACL10

Cavo di alimentazione per led display series, Seetronic, L.10 m

Order Code: OXACL10

Opzionale SXDCL01

Cavo dati per SIGMAX LED display series assemb. con RJ45, IP65, L 140 cm

Order Code: SXDCL01

Opzionale SXDCL10

Cavo dati per SIGMAX LED display series assemb. con RJ45, IP65, L 10 m

Order Code: SXDCL10

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetGammax48t1x2wf_BROCHURE_(EN).pdf(18/11/2024)7MB
Letter datasheetGammax48t1x2wf_A4_DATASHEET_(EN).pdf(31/01/2025)3MB
Tender SpecificationGammax48t1x2wf_TENDER_SPECIFICATION.pdf(11/07/2023)2MB

User manual User manual

File name File size Download
User manualGammax48t1x2wf_USER_MANUAL_EN.pdf(07/08/2023)31MB
User manualGammax48t1x2wf_Led_screen_connector_compatibi.pdf(14/10/2025)879KB

CAD symbols & drawings CAD symbols & drawings

File name File size Download
2DGammax48t1x2wf_CAD_2D.dwg(20/01/2025)45MB
Technical drawingGammax48t1x2wf_TECHNICAL_DRAWING.pdf(20/01/2025)1017KB
VectorWorksPROLIGHTS_VIDEO_VECTORWORKS_23_LIBRARY.vwx(12/07/2023)7MB
VectorWorksPROLIGHTS_VIDEO_VECTORWORKS_18_LIBRARY.vwx(12/07/2023)11MB

Software Software

File name File size Download
SoftwareAUR2D0512B - 3840 Hz(13/11/2025)209KB

Firmware

Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.7.6.21 STABLE 07/07/2023
