ECLFC
PROLIGHTS

EclProfile FC

Sagomatore LED 91x3W RGB + Lime ad alta potenza

EclProfile FC è un sagomatore LED ellissoidale full colour pensato per offrire un'ampia gamma di pastelli, bianchi e saturi uniformi, con o senza gobos. La sorgente LED RGB + Lime dell' EclProfile FC è stata specificamente ingegnerizzata per fornire uno spettro e un output completi in tutti gli ambienti, qualsiasi sia l'applicazione.

Caratteristiche principali:

  • Sagomatore LED RGB + Lime con HD Dimming ed estese palette colori
  • Ottiche ad alta definizione per una precisa proiezione dei gobos
  • Compatibile con accessori standard del settore
Vedi varianti

PHOTO GALLERY

EclProfile FC
EclProfile FC
EclProfile FC
EclProfile FC
EclProfile FC
EclProfile FC

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 91x3W RGB + lime LED
  • Flusso luminoso: (5°) 3'538 lm - (10°) 4'088 lm - (14°) 3'811 lm - (19°) 4'273 lm - (26°) 4'210 lm - (36°) 5'321 lm - (50°) 4'287
  • Lux: (5°) 36'042 lx - (10°) 17'857 lx - (14°) 10'578 lx - (19°) 6'189 lx - (26°) 4'042 lx - (36°) 2'016 lx, (50°) 991lx @3 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / 70° / Z15 - 30° / Z25 - 50°
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
SISTEMA COLORE
  • Miscelazione del colore: RGB + lime / full colour
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.700 K ~10.000K
  • Macros: preset bianchi incorporati
EFFETTI DINAMICI
  • Dimensioni gobos: B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Caratteristiche speciali: calibrazione automatica del colore via software - crossfade lineare da un preset di bianco ad un qualsiasi colore e CTO
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero, variante con finitura bianca disponibile
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: Theater 1 / 3 / 5 / 17 channel - Tour 4 / 8 / 11channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 220W
  • Output (a 230V): 6 unità connesse in serie
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
  • Dimensioni (LxAxP): 342x506x530mm / 13.46''x19.92''x20.87''
  • Peso: 9kg / 19.84lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
Colore
ECLFCBK
ECLFCBK (DISCONTINUO)
Black
ECLFCWH
ECLFCWH (END OF LIFE)
White

Accessori e prodotti correlati

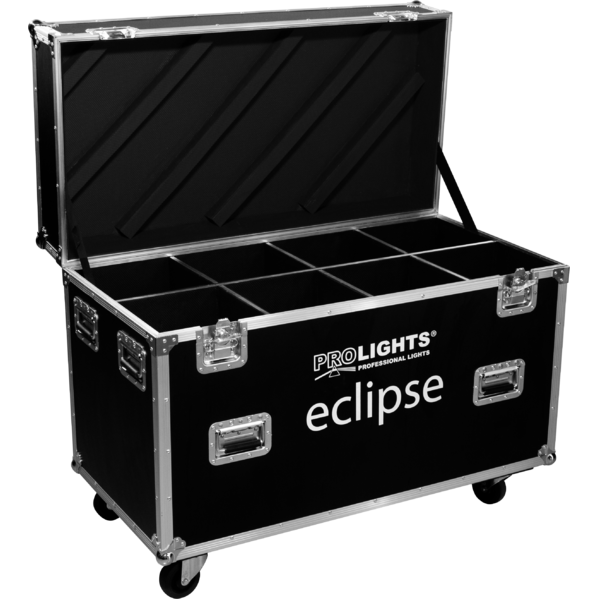

FCLECL
FCLECL
(optional)
Flightcase per contenere 8 proiettori serie ECLFC o ECLHDL
C6040B
C6040B
(optional)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
9533FCAL03
9533FCAL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
9513FCAL03
9513FCAL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m
958025L03
958025L03
(optional)
Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
ECL LZ
ECL LZ
(optional)
Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 15°-30°
ECL LZ
ECL LZ
(optional)
Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 25°-50°
ECLLB05BK
ECLLB05BK
(optional)
Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB14BK
ECLLB14BK
(optional)
Ottica 14° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero

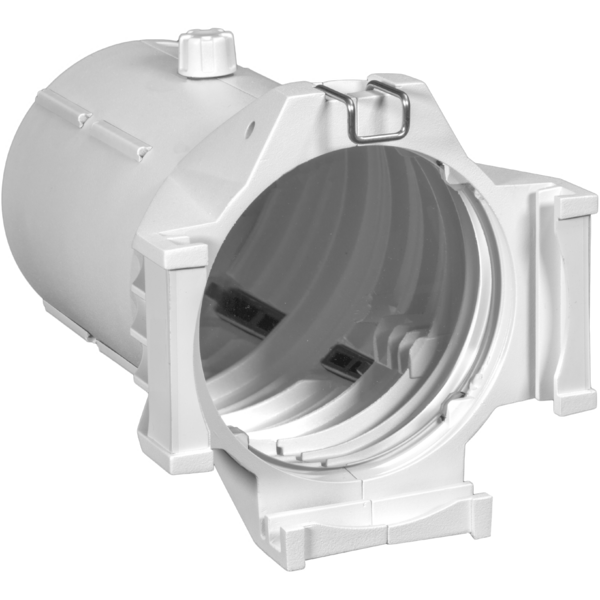

ECLLB19WH
ECLLB19WH
(optional)
Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB19BK
ECLLB19BK
(optional)
Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero

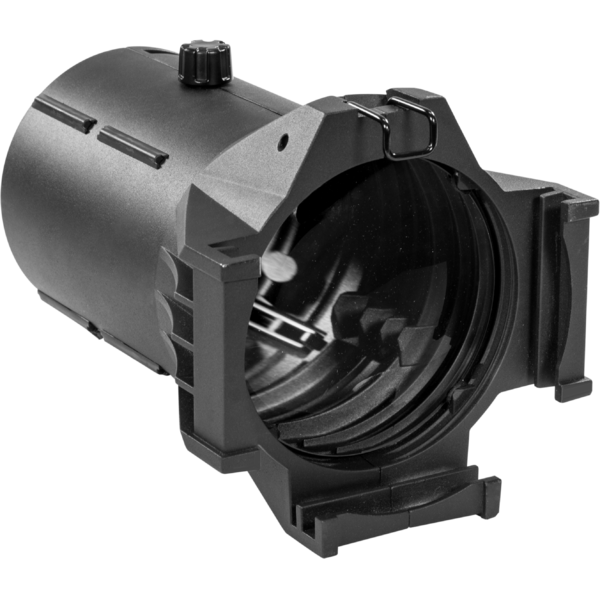

ECLLB26BK
ECLLB26BK
(optional)
Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB26WH
ECLLB26WH
(optional)
Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB36WH
ECLLB36WH
(optional)
Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB36BK
ECLLB36BK
(optional)
Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB50WH
ECLLB50WH
(optional)
Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB50BK
ECLLB50BK
(optional)
Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLPRGHA
ECLPRGHA
(optional)
Porta gobos per sagomatori ECL Profile, A size
ECLGH
ECLGH
(optional)
Porta gobos per sagomatore ECL/ECLFC/ECLHDL
ECLPRGH
ECLPRGH
(optional)
Porta gobos per sagomatori ECL Profile, B size
ECLPRIRIS
ECLPRIRIS
(optional)
Accessorio Iris per sagomatori Ecl Profile
ECLIRIS2
ECLIRIS2
(optional)
Diaframma a iride in acciaio per sagomatore ECLFC/ECLHDL
SPGM10
SPGM10
(optional)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(optional)
Spigot 28mm per fixtures, perno M12
ECLPROFILESEF1
ECLPROFILESEF1
(optional)
Kit filtro soft edge ed holder per proiettori serie ECL profile
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Eclfc_A4_DATASHEET_(EN).pdf 539KB
Letter datasheet Eclfc_A4_DATASHEET_(IT).pdf 525KB
Tender Specification Eclfc_TENDER_SPECIFICATION.pdf 4MB

User manual

File name File size Download
User manual Eclfc_USER_MANUAL_ITEN.pdf 5MB
User manual Eclfc_Mounting_ETC_optics.pdf 1003KB

DMX chart & personalities

File name File size Download
DMX chart Eclfc_DMX_CHARTS.pdf 66KB
ECLFC Firmware rev. 1.6
manufacturer fixture library (Link) Link
prolights_eclipsefc.d4Download
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
eclipsefc_1ch.fdfDownload
eclipsefc_3ch.fdfDownload
eclipsefc_4ch.fdfDownload
eclipsefc_5ch.fdfDownload
eclipsefc_6ch.fdfDownload
eclipsefc_7ch.fdfDownload
eclipsefc_8ch.fdfDownload
eclipsefc_10ch.fdfDownload
eclipsefc_11ch.fdfDownload
manufacturer fixture library (Link) Link
prolights@eclipse_fc@1_channel@initial.xmlpDownload
prolights@eclipse_fc@3_channel@initial.xmlpDownload
prolights@eclipse_fc@4_channel@initial.xmlpDownload
prolights@eclipse_fc@5_channel@initial.xmlpDownload
prolights@eclipse_fc@8_channel@initial.xmlpDownload
prolights@eclipse_fc@11_channel@initial.xmlpDownload
prolights@eclipse_fc@extended@tested_on_the_actual_fixture..xmlDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
eclipse fc theatre 1 channel.fix2Download
eclipse fc theatre 3 channel.fix2Download
eclipse fc theatre 5 channel.fix2Download
eclipse fc tour 4 channel .fix2Download
eclipse fc tour 8 channel.fix2Download
eclipse fc tour 11 channel.fix2Download
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D sketchup ECLFC_3D_SKETCHUP.zip 7MB
3D revit ECLFC_3D_REVIT.zip 7MB
2D Eclfc_CAD_2D.dwg 6MB
3D ECLFC_3D.zip 8MB
Technical drawing Eclfc_TECHNICAL_DRAWING.pdf 705KB
VectorWorks VECTORWORKS_SYMBOLS.vwx 3MB
VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 317MB
VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 488MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.6 STABLE 07/03/2020 Firmware improving: Decreased the dimmer delay at dimmer begin for istant flash operation with very sharp bumps in intensity. Rev. 1

Richiesta Informazioni

News

23 Luglio 2024
I prodotti PROLIGHTS trasformano la chiesa dello Spirito Santo di Bielefeld
I prodotti PROLIGHTS trasformano la chiesa dello Spirito Santo di Bielefeld
I prodotti PROLIGHTS illuminano la Chiesa dello Spirito Santo di Bielefeld, una moderna struttura ottagonale con colonne slanciate...
17 Luglio 2024
I prodotti PROLIGHTS illuminano il nuovo studio di PBS News
I prodotti PROLIGHTS illuminano il nuovo studio di PBS News
I prodotti PROLIGHTS fanno parte del nuovo setup illuminotecnico dello studio di PBS News. Lo studio abbraccia un design moderno e...
09 Luglio 2024
I prodotti PROLIGHTS illuminano la Fez Smart Factory dell'UEMF
I prodotti PROLIGHTS illuminano la Fez Smart Factory dell'UEMF
I prodotti PROLIGHTS sono stati impiegati per l'illuminazione della facciata della Fez Smart Factory, un sito chiave nel programma...
05 Luglio 2024
PROLIGHTS presenta la gamma EclDisplay con controllo Wireless CRMX integrato
PROLIGHTS presenta la gamma EclDisplay con controllo Wireless CRMX integrato
PROLIGHTS è lieta di annunciare il lancio della serie EclDisplay CRMX, l'ultima aggiunta alla gamma di proiettori LED per applicazioni...
02 Luglio 2024
La Casa della Cultura di Revúca risplende con PROLIGHTS
La Casa della Cultura di Revúca risplende con PROLIGHTS
La Casa della Cultura di Revúca ha completato un importante progetto di ristrutturazione, aggiornando il suo setup illuminotecnico...
27 Giugno 2024
PROLIGHTS presenta ControlGo: il controller definitivo, portatile e multifunzionale
PROLIGHTS presenta ControlGo: il controller definitivo, portatile e multifunzionale
PROLIGHTS è lieta di presentare ControlGo : un controller per l'illuminazione flessibile e multifunzionale. Questo strumento incredibilmente...
26 Giugno 2024
I prodotti PROLIGHTS illuminano la mostra “«Cathars» Toulouse dans la croisade
I prodotti PROLIGHTS illuminano la mostra “«Cathars» Toulouse dans la croisade"
I prodotti PROLIGHTS sono stati utilizzati per illuminare la nuova mostra “«Cathars» Toulouse dans la croisade" , un'esposizione...
21 Giugno 2024
Gli EclSoft Tube100 colorano il Soho Theatre CaixaBank di Malaga
Gli EclSoft Tube100 colorano il Soho Theatre CaixaBank di Malaga
Gli EclSoft Tube100 di PROLIGHTS hanno illuminato le scene del Soho Theatre CaixaBank di Malaga, fondato dall'attore Antonio Banderas....
18 Giugno 2024
Il South Outdoor Festival risplende con PROLIGHTS
Il South Outdoor Festival risplende con PROLIGHTS
I prodotti PROLIGHTS hanno illuminato il South Outdoor Festival di Borsh, un evento mirato all'incentivazione del turismo nel sud dell'Albania,...
11 Giugno 2024
Resolution X sceglie la gamma EclProfile CT+ per il suo inventario
Resolution X sceglie la gamma EclProfile CT+ per il suo inventario
Resolution X ha ampliato il suo inventario selezionando i proiettori LED ellissoidali di PROLIGHTS EclProfile CT+ ed EclProfile CT+IP...
07 Giugno 2024
PROLIGHTS illumina il programma televisivo “The Passion”
PROLIGHTS illumina il programma televisivo “The Passion”
I prodotti PROLIGHTS hanno illuminato le riprese del programma televisivo "The Passion", trasmesso in Olanda e in Germania e prodotto...
04 Giugno 2024
PROLIGHTS presenta le nuove lenti PC per la serie EclFresnel CT+ M e S
PROLIGHTS presenta le nuove lenti PC per la serie EclFresnel CT+ M e S
PROLIGHTS è lieta di annunciare l'introduzione delle nuove lenti PC per la serie EclFresnel CT+ nelle misure S e M , un'importante...
Iscriviti alla nostra Newsletter
Follow us, stay connected facebook instagram youtube twitter tiktok linkedin
Loading...
