Pixie Zoom

ORDER CODE: PIXIEZOOM

PAR da 60W FC, IP65 con zoom

Pixie Zoom è un proiettore PAR LED a singola sorgente da 60W con zoom lineare 6°- 41,6° ed una proiezione omogenea. Realizzato con grado di protezione IP65, la costruzione solida e compatta permette il suo utilizzo in qualsiasi evento, dai teatri, ai festival, agli studi televisivi.

Caratteristiche principali:

  • La sorgente LED RGBW da 60W offre un fascio definito e uno spettro full colour
  • Ampio range di zoom da 6° - 41,6°
  • La classificazione IP65 ne consente un utilizzo flessibile
Vedi varianti

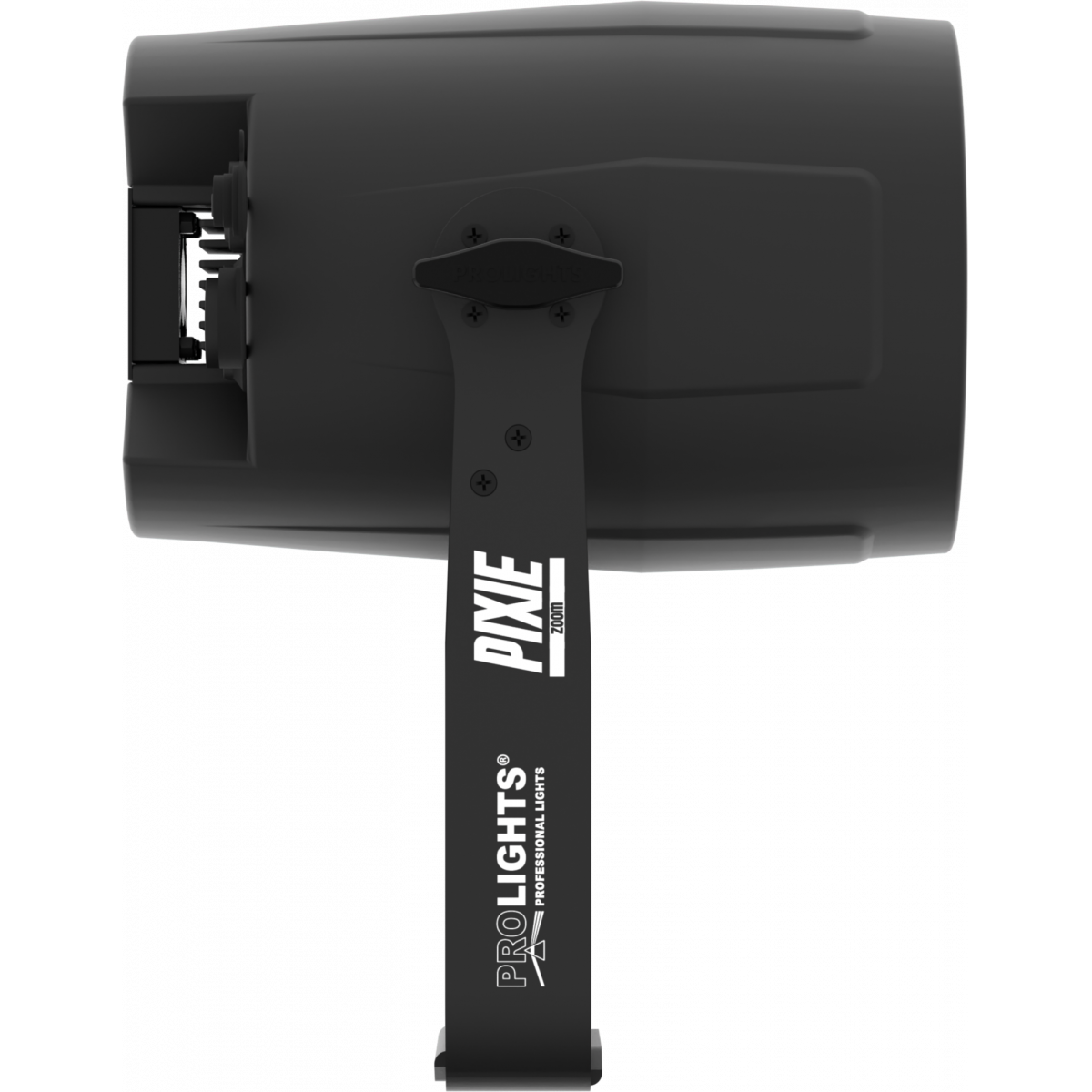

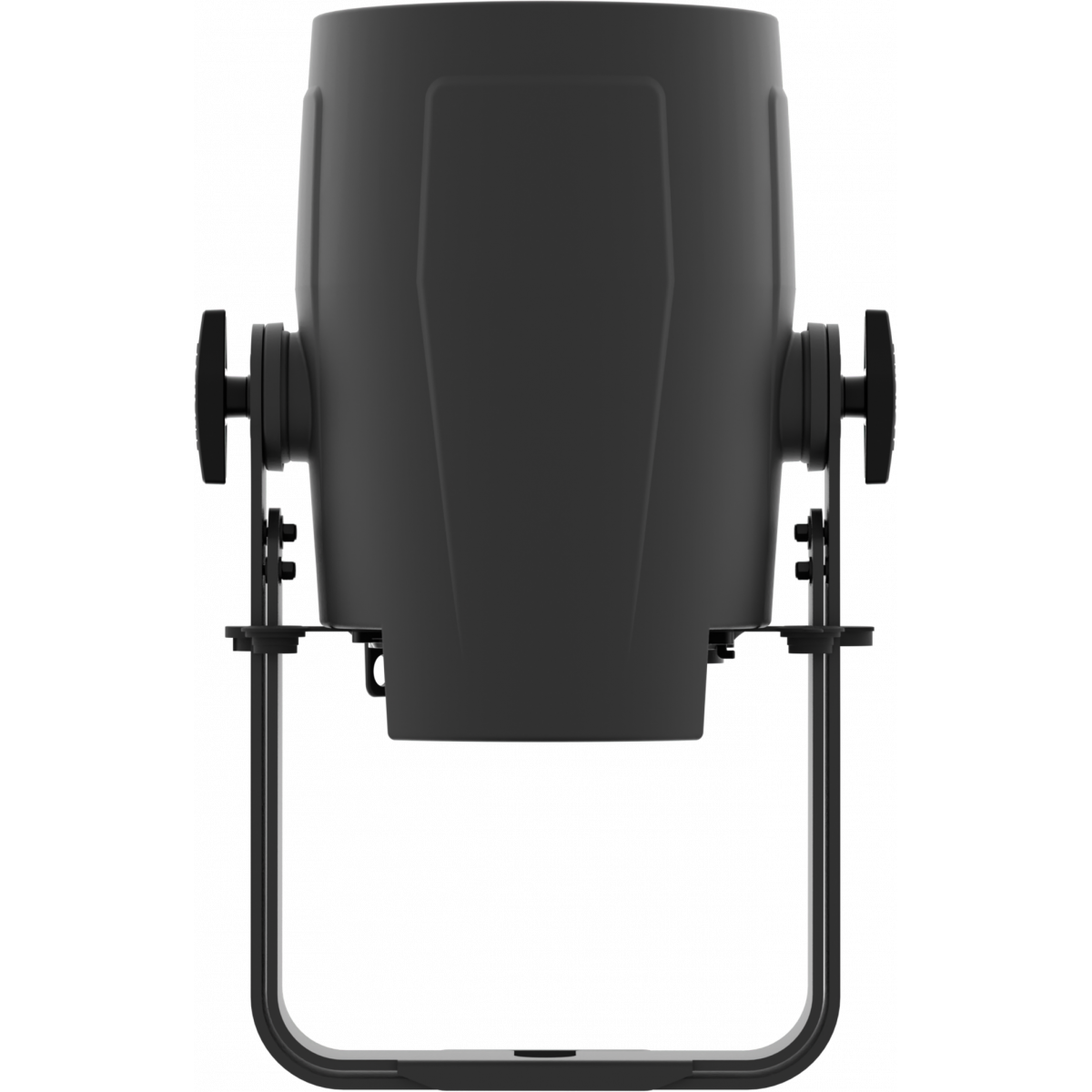

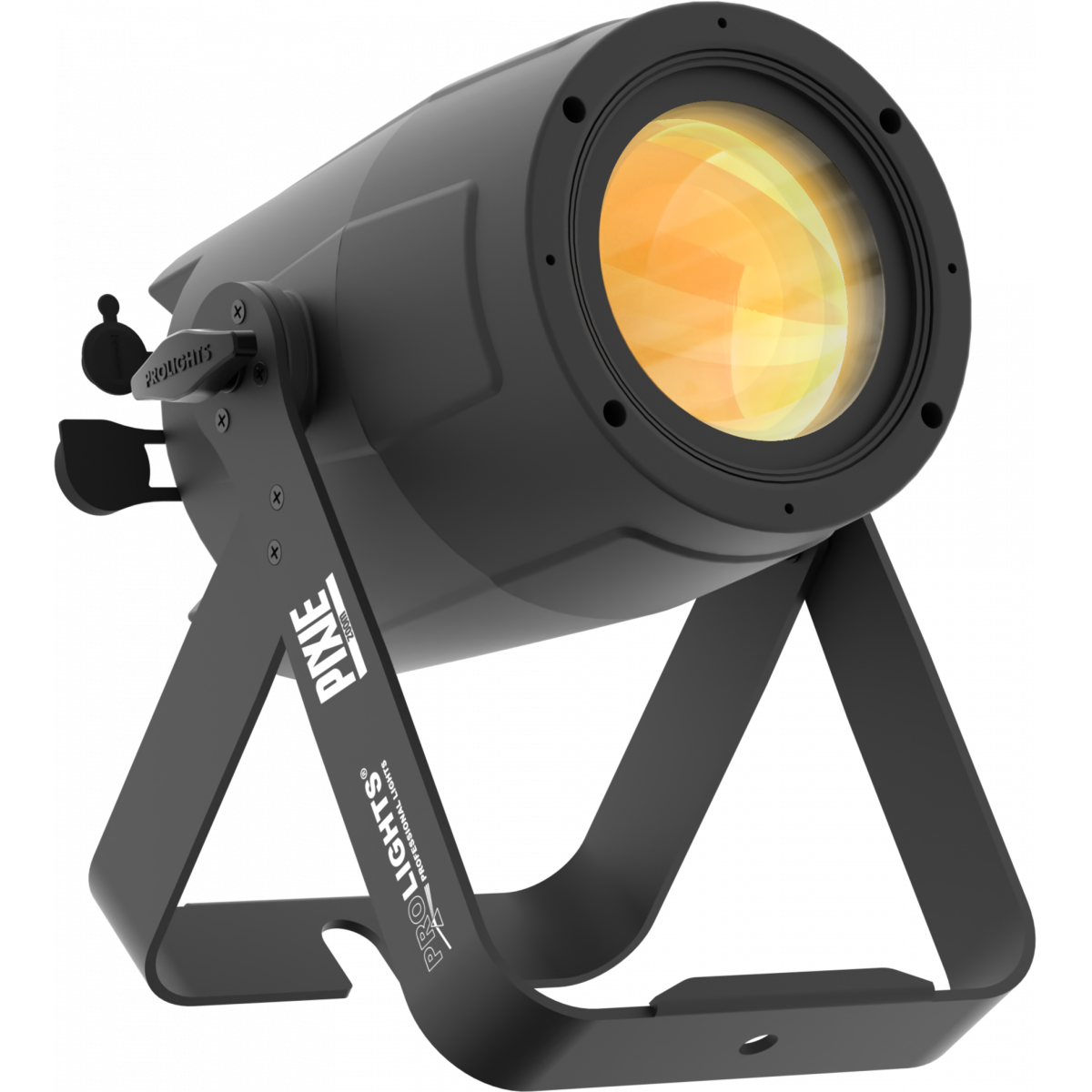

PHOTO GALLERY

Pixie Zoom
Pixie Zoom
Pixie Zoom
Pixie Zoom

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 60W RGBW Osram LED
  • Flusso luminoso: (6°) 777 lm - (41,6°) 926 @full
  • Lux: (6°) 2'996 lx - (41,6°) 208lx @5 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom: 6° - 41,6° motorizzato, lineare
  • Diametro: 100mm / 3.94''
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.000 K ~ 8.000K
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 5 / 7 / 11channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display touch black OLED
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° ~ +45°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 85W
  • Output (a 230V): 22 unità connesse in serie
  • Fattore di potenza: > 0,90
CARATTERISTICHE FISICHE
  • Grado IP: 65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: bilanciamento temperatura e pressione attraverso valvole di sfiato GORE micro-forate
  • Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra

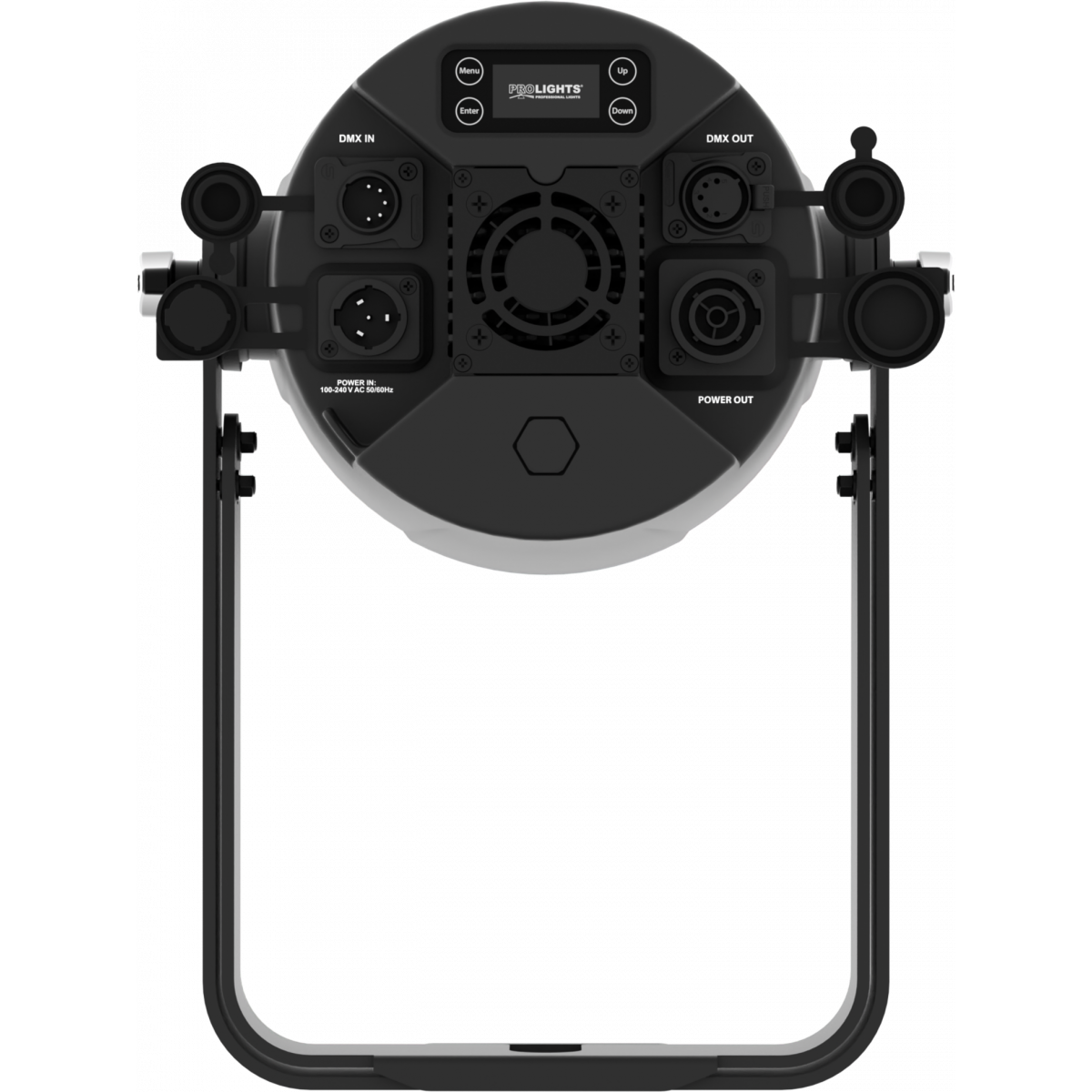

  • Connessione di segnale: Seetronic XLR 5p IN/OUT
  • Connessione di alimentazione: Seetronic powerKon waterproof IN/OUT connectors
  • Dimensioni (LxAxP): 259x347x265mm / 10.2''x13.66''x10.43''
  • Peso: 5,5kg / 12.13lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Accessori e prodotti correlati

pixiezoombd
pixiezoombd
(optional)

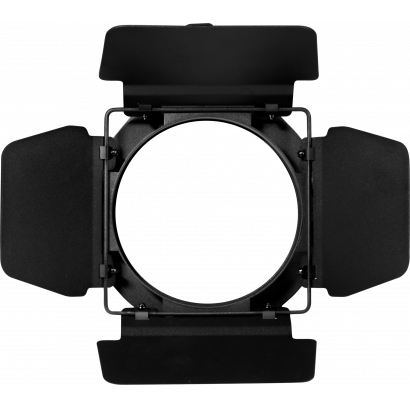

4 alette per regolazione fascio di luce, telaio porta geltine incluso
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
FCLPIXIEZOOM
FCLPIXIEZOOM
(optional)

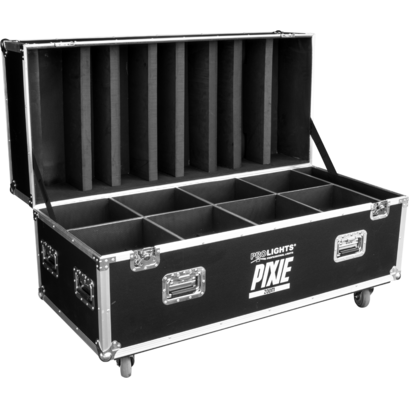

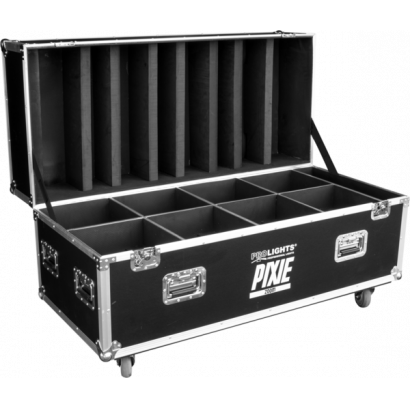

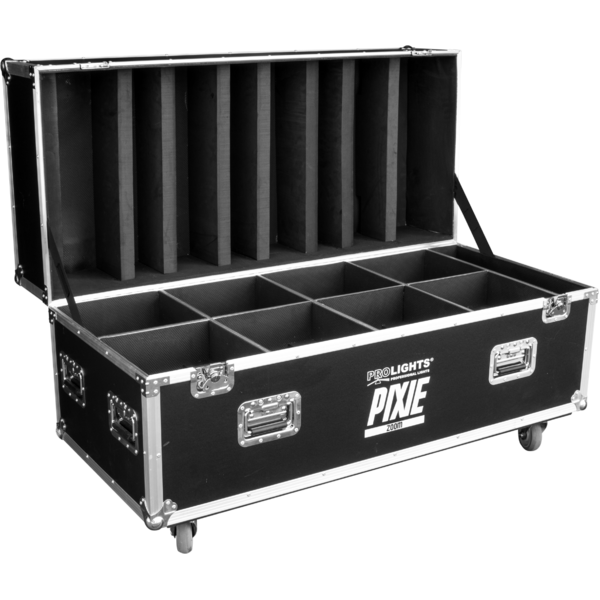

Flightcase per 8 PIXIEZOOM
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Pixiezoom_A4_DATASHEET_(EN).pdf 342KB
Letter datasheet Pixiezoom_A4_DATASHEET_(IT).pdf 339KB

User manual

File name File size Download
User manual Pixiezoom_USER_MANUAL_ITEN.pdf 1MB

DMX chart & personalities

File name File size Download
DMX chart Pixiezoom_DMX_CHARTS.pdf 47KB
PIXIEZOOM Firmware rev. 2.2
manufacturer fixture library (Link) Link
prolights_pixiezoom.d4Download
manufacturer fixture library (Link) Link
prolights_pixiezoom_5ch.hedDownload
prolights_pixiezoom_7ch.hedDownload
prolights_pixiezoom_11ch.hedDownload
manufacturer fixture library (Link) Link
prolights@pixiezoom_7ch@.xmlDownload
prolights@pixiezoom_11ch@.xmlDownload
prolights@pixiezoom_5ch@.xmlDownload
pixiezoom_5ch.hog4showDownload
pixiezoom_7ch.hog4showDownload
pixiezoom_7ch_3_8.hog4showDownload
manufacturer fixture library (Link) Link
pixie zoom 5 channel.fix2Download
pixie zoom 7 channel.fix2Download
pixie zoom 11 channel.fix2Download
PIXIEZOOM Firmware rev. 2.1
manufacturer fixture library (Link) Link
prolights_pixiezoom.d4Download
manufacturer fixture library (Link) Link
prolights_pixiezoom_5ch.hedDownload
prolights_pixiezoom_7ch.hedDownload
prolights_pixiezoom_11ch.hedDownload
manufacturer fixture library (Link) Link
prolights@pixiezoom_7ch@.xmlDownload
prolights@pixiezoom_11ch@.xmlDownload
prolights@pixiezoom_5ch@.xmlDownload
pixiezoom_5ch.hog4showDownload
pixiezoom_7ch.hog4showDownload
pixiezoom_7ch_3_8.hog4showDownload
manufacturer fixture library (Link) Link
pixie zoom 5 channel.fix2Download
pixie zoom 7 channel.fix2Download
pixie zoom 11 channel.fix2Download

Photometrics

CAD symbols & drawings

File name File size Download
3D RFA Pixiezoom_3D.rfa 952KB
3D SKP Pixiezoom_3D.skp 2MB
2D Pixiezoom_CAD_2D.dwg 3MB
3D Pixiezoom_CAD_3D.dwg 318KB
2D cad symbols Pixiezoom_CAD_2DSYMBOLS.dwg 62KB
Technical drawing Pixiezoom_TECHNICAL_DRAWING.pdf 269KB
VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 317MB
VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 488MB
VectorWorks VECTORWORKS_SYMBOLS.vwx 387KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
2.2 STABLE 31/05/2021 Improved display management
2.1 STABLE 05/12/2018 Added Studio Mode Added Silent Mode
