PIXPAN16

Pixpan 16

Order Code: PIXPAN16

Source
16x30W COB RGB / FC LED
IP rating
 IP44
Weight
8kg / 17.64lbs

Key Features

  • Matrice LED con 16(4x4) COB LED RGB / FC da 30W
  • LED + riflettori parabolici offrono un fascio ampio come i classici DWE
  • Pixel control: controllo individuale di ogni singolo LED
  • Generatore avanzato di effetti con macro dinamiche di pixel, pattern statici, colori background e foreground, dimmer velocità e rotazione

PIXPAN16 è una matrice LED composta da 16x30W COB LED RGB / FC, concepita per rivoluzionare il concetto di pixel control applicato all'illuminazione da sorgenti LED.
Gli speciali riflettori ottici, in combinazione con COB (chip-on-board) LED da 30W, danno al PIXPAN16 un'emissione luminosa senza precedenti capace di impressionare e sbalordire il pubblico. I componenti meccanici di PIXPAN16, costituiti da serrature e inserti di accoppiamento, consentono un utilizzo estremamente versatile in sospensione su tralicci, impilati sul pavimento o nella composizione LEDWALL a bassa risoluzione.

Read less
PIXPAN16 è una matrice LED composta da 16x30W COB LED RGB / FC, concepita per rivoluzionare il concetto di pixel control applicato all'illuminazione da sorgenti LED.Gli speciali riflettori ottici, in ...

Product Video

Discover the Pixpan 16 in action

Photo Gallery

PIXPAN16
PIXPAN16
PIXPAN16

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 16x30W COB RGB / FC LED
  • Flusso luminoso: 5'251
  • Lux: 827lx @3 m full
  • Durata media sorgente: > 30.000 h
OTTICA
  • Angolo di proiezione: 47°
  • Angolo di campo: 79°
  • Pixel pitch: 115mm / 4.53''
  • Tipo lente: riflettore parabolico in combinazione con lente Fresnel HD
SISTEMA COLORE
  • Miscelazione del colore: RGB / FC
  • Preset bianchi: 2.800 K -10.000K
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Pixel pattern: effetti pixel pre-impostati, statici e dinamici
  • Generatore effetti: colore di primo piano / sfondo, indice, velocità, direzione regolabili
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Modalità audio: attivazione musicale tramite microfono interno e controllo sensibilità
CORPO
  • Hardware a bordo: meccanica integrata per il montaggio modulare di più unità
  • Corpo: Robusto profilo in alluminio
  • Colore: nero
CONTROLLO
  • Protocolli supportati: DMX512
  • Canali DMX: 3 / 5 / 7 / 48channel
  • Pixel control: controllo pixel2pixel
  • Display: display LCD
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 390W
  • Output (a 230V): 5 unità connesse in serie
CARATTERISTICHE FISICHE
  • Grado IP: IP44
  • Raffreddamento: attivo, funzionamento silenzioso
  • Sospensione e fissaggio: staffa per truss rigging e hardware di collegamento tra più unità
  • Connessione di segnale: DMX 3p + 5p IN/OUT
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
  • Dimensioni (LxAxP): 460x460x360mm / 18.11''x18.11''x14.17''
  • Peso: 8kg / 17.64lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA
BOX CONTENT
  • 1 x PIXPAN16
  • 1 x 1,5 meters power cable (BARE END - NEUTRIK POWERCON)
  • User Manual

Accessori e prodotti correlati

Opzionale 9513FCAL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m

Order Code: 9513FCAL03

Opzionale TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale 9533FCAL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m

Order Code: 9533FCAL03

Opzionale TOUR53413L03

Cavo Dmx assembl. HC5340 CANC3MXX XLR 3p -> CANC3FXX XLR (f) 3p, L.3m

Order Code: TOUR53413L03

Opzionale 958025L03

Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m

Order Code: 958025L03

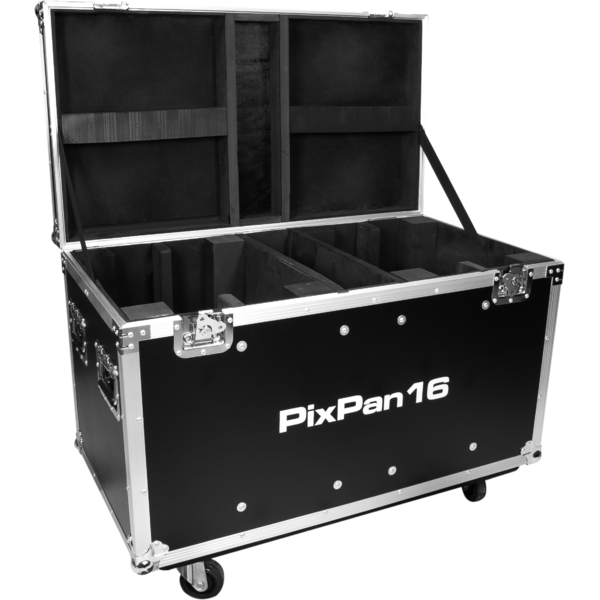

Opzionale FCPIXPAN16

Flight case per 4 PIXPAN16, 950x570x515 mm, 37 Kg

Order Code: FCPIXPAN16

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

User manual User manual

File name File size Download
User manualPixpan16_USER_MANUAL_ITEN.pdf(07/05/2014)2MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartPixpan16_DMX_CHARTS.pdf(07/11/2017)47KB

PIXPAN16 Firmware rev. 1.5

manufacturer fixture library (Link) Link
prolights_pixpan16.d4Download
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
pixpan16_3ch.fdfDownload
pixpan16_5ch.fdfDownload
pixpan16_7ch.fdfDownload
pixpan16_48ch.fdfDownload
pixpan16_3ch.sslDownload
pixpan16_5ch.sslDownload
pixpan16_7ch.sslDownload
pixpan16_3ch.ssl2Download
pixpan16_5ch.ssl2Download
pixpan16_7ch.ssl2Download
manufacturer fixture library (Link) Link
prolights_pixpan16_ma2.zipDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
pixpan 16 3 channel.fix2Download
pixpan 16 5 channel.fix2Download
pixpan 16 7 channel.fix2Download
pixpan 16 48 channel.fix2Download
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_pixpan16_blue_47°.ies(25/07/2018)14KB
IESprolights_pixpan16_green_47°.ies(25/07/2018)14KB
IESprolights_pixpan16_red_47°.ies(25/07/2018)14KB
IESprolights_pixpan16_rgb_47°.ies(25/07/2018)64KB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D RFAPixpan16_3D.rvt(09/03/2020)379KB
3D SKPPixpan16_3D.skp(26/03/2020)567KB
2DPixpan16_CAD_2D.dwg(11/05/2021)3MB
3DPixpan16_CAD_3D.dwg(18/02/2020)786KB
2D cad symbolsPixpan16_CAD_2DSYMBOLS.dwg(09/03/2020)57KB
Technical drawingPixpan16_TECHNICAL_DRAWING.pdf(11/05/2021)499KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksVECTORWORKS_SYMBOLS.vwx(09/03/2020)194KB

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica la pagina accessori del prodotto.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 18/04/2018
