ECLPARIPMFC

EclPar IPMFC

SPEKTRA
Patented

Order Code: ECLPARIPMFCBK

Source
100W LED array RGB+WW
IP rating
 IP65 per installazioni esterne temporanee, non fisse
Weight
4,1kg / 9.04lbs

Key Features

  • LED RGB + Warm White calibrato Spektra da 100 W con valori elevati di CRI, TLCI e TM30
  • Sistema di lenti flessibili: 15° a bordo - 30° e 60° opzionali
  • IP65 per applicazione esterna, senza ventola

EclPar IPMFC è un proiettore LED a singola sorgente con protezione IP, dotato di una sorgente luminosa RGB+WarmWhite da 100W ad alta efficienza e controllo avanzato del colore.

La sua sorgente LED calibrata Spektra offre una riproduzione del bianco di alta qualità con elevato CRI e TM30 e con un avanzato controllo dei colori che garantisce coerenza tra i dispositivi.

L'unità è compatta e completamente priva di ventole, rendendo l'EclPar IPMFC un cavallo di battaglia per qualsiasi ambiente esterno e polveroso, ma anche per applicazioni corporate e studi in cui sono richieste operazioni silenziose.

Il sistema ottico flessibile consente una vasta selezione di lenti, tra cui 15° stretto (integrato), 30° diffuso e 60° ultra-ampio, che possono essere rapidamente montate di fronte all'apparecchio o all'interno del vetro temperato anteriore per un'installazione esterna duratura.

Read less
EclPar IPMFC è un proiettore LED a singola sorgente con protezione IP, dotato di una sorgente luminosa RGB+WarmWhite da 100W ad alta efficienza e controllo avanzato del colore.La sua sorgente LED cali...

Product Video

Discover the EclPar IPMFC in action

Photo Gallery

ECLPARIPMFCBK
ECLPARIPMFCBK
ECLPARIPMFCBK
ECLPARIPMFCBK
ECLPARIPMFCBK

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 100W LED array RGB+WW
  • Flusso luminoso: (15°) 3'324 lm; (30°) 3'348 lm; (60°) 3'462 @Full
  • Lux: (15°) 1'772 lx; (30°) 332 lx; (60°) 155lx @5 m full
  • CRI: 93,7 @3'200K; 91,1 @5'600K
  • R9: 89 @3'200K; 88 @5'600K
  • TLCI: 77 @3'200K; 86 @5'600K
  • TM30 Rf: 90 @3'200K; 89 @5'600K
  • TM30 Rg: 109 @3'200K; 108 @5'600K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: (on-board) 15° - (opt) 30°, 60°
  • Angolo di campo: (on-board) 26°
  • Diametro lente: 172mm / 6.77''
  • Tipo lente: riflettore parabolico in combinazione con lente Fresnel HD
  • Ottiche aggiuntive: (opt) 30°, 60°
  • Altro: possibilità di montare la lente sia sul lato interno che sul lato esterno
SISTEMA COLORE
  • Miscelazione del colore: RGB + Warm White
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.700 K ~ 10.000K
  • Macros: Libreria gelatine integrata
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer, del colore e della temperatura colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
  • Altro: Front mount holder for accessories as barn door, filter frame
CONTROLLO
  • Protocolli: DMX512, RDM, CRMX (opzionale)
  • Canali DMX: 1 / 2 / 5 / 9 / 10 / 12 / 18channel
  • Controllo Wireless: opzionale, LumenRadio Timo Fx DMX/RDM compatibile sia con CRMX (Lumen Radio) che con W-DMX (Wireless DMX)
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 120W
  • Output (a 230V): 12 unità connesse in serie
  • Fattore di potenza: > 0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
  • Connessione di segnale: Seetronic XLR 5p IN/OUT
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
  • Dimensioni (LxAxP): 262x327x213mm / 10.31''x12.87''x8.39''
  • Peso: 4,1kg / 9.04lbs
(*)
  • NOTA: Adatto per un uso permanente all'esterno, a condizione che vengano eseguiti cicli di installazione e manutenzione da parte di tecnici qualificati.
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT
  • 1 x ECLPARIPMFC
  • 1 x EPIPMLENS15
  • 1 x ECLPARTPG
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • 1 x User Manual

Accessori e prodotti correlati

Opzionale FCLECLPARIPM

Flight-case per contenere 6 pc serie ECLPARIPM

Order Code: FCLECLPARIPM

Opzionale EPIPMBAG1U

ABS case vuoto per contenere 1 pc serie ECLPARIPM

Order Code: EPIPMBAG1U

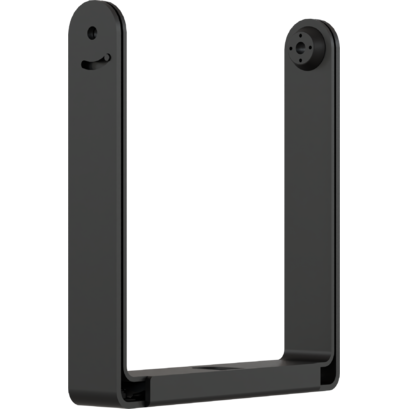

Opzionale EPIPMOS25BRK

Kit staffa opzionale compatibile con OS25PLUS per serie ECLPARIPM

Order Code: EPIPMOS25BRK

Opzionale ECLPARIPMB4DBK

4 alette direzionali per la regolazione del fascio di luce per ECLPARIPM, nera

Order Code: ECLPARIPMB4DBK

Opzionale ECLPARIPMBDBK

8 alette direzionali per la regolazione del fascio di luce, ECLPARIPM, nero

Order Code: ECLPARIPMBDBK

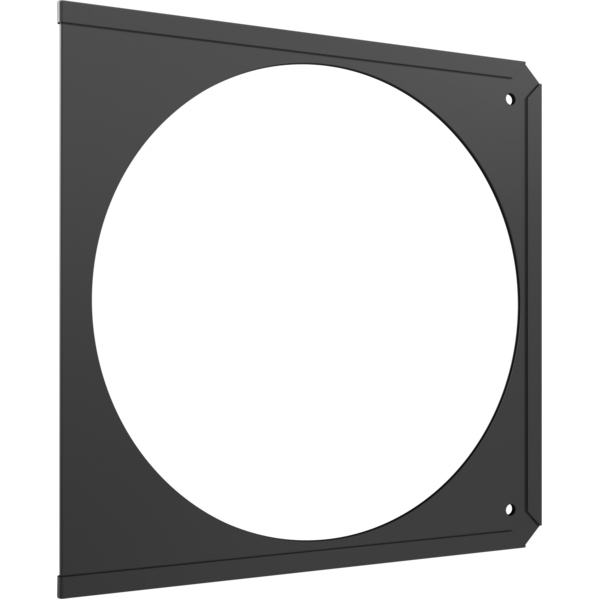

Incluso ECLPARTPG

Telaio porta gelatina per proiettori ECLPAR

Order Code: ECLPARTPG

Opzionale ECLPARIPMWKBK

CRMX Timo Fx kit per serie ECLPARIP, nero

Order Code: ECLPARIPMWKBK

Incluso EPIPMLENS15

Lente a 15° per serie ECLPARIPM

Order Code: EPIPMLENS15

Opzionale EPIPMLENS30

Lente a 30° per serie ECLPARIPM

Order Code: EPIPMLENS30

Opzionale EPIPMLENS60

Lente a 60° per serie ECLPARIPM

Order Code: EPIPMLENS60

Opzionale EPIPMFHBK

Filter holder per serie ECLPARIPM, nero

Order Code: EPIPMFHBK

Opzionale EPIPMFILT1020

Diffusore di luce per serie ECLPARIPM, asimmetrico 10°x20°

Order Code: EPIPMFILT1020

Opzionale EPIPMFILT1040

Diffusore di luce per serie ECLPARIPM, asimmetrico 10°x40°

Order Code: EPIPMFILT1040

Opzionale EPIPMFILT1060

Diffusore di luce per serie ECLPARIPM, asimmetrico 10°x60°

Order Code: EPIPMFILT1060

Opzionale EPIPMFILT3060

Diffusore di luce per serie ECLPARIPM, asimmetrico 30°x60°

Order Code: EPIPMFILT3060

Opzionale EPIPMFSNOOTBK

Visiera completa per serie ECLPARIPM, nero

Order Code: EPIPMFSNOOTBK

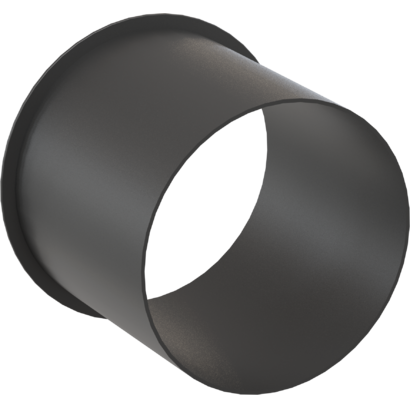

Opzionale EPIPMFSNOOTL16BK

Visiera completa di lunghezza 16cm per serie ECLPARIPM, nero

Order Code: EPIPMFSNOOTL16BK

Opzionale EPIPMHLOUVREBK

Filtro anti abbagliamento a nido d'ape per serie ECLPARIPM, nero

Order Code: EPIPMHLOUVREBK

Opzionale EPIPMCLOUVREBK

Filtro anti abbagliamento concentrico per serie ECLPARIPM, nero

Order Code: EPIPMCLOUVREBK

Opzionale SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

Opzionale SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Opzionale TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

Opzionale 958215L03

Cavo TH07 3x1.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m

Order Code: 958215L03

Opzionale 9513FXWL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m

Order Code: 9513FXWL03

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale 9533FXWL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m

Order Code: 9533FXWL03

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclparipmfc_A4_DATASHEET_(EN).pdf(15/12/2023)518KB
Letter datasheetEclparipmfc_LETTER_DATASHEET_(EN).pdf(15/12/2023)520KB
Tender SpecificationEclparipmfc_TENDER_SPECIFICATION.pdf(24/10/2023)4MB

User manual User manual

File name File size Download
User manualEclparipmfc_USER_MANUAL_EN.pdf(05/12/2025)11MB
User manualEclparipmfc_General_Safety_Information_EN.pdf(30/11/2023)3MB
User manualEclparipmfc_Wireless_kit_mounting_on_ECLPA.pdf(13/12/2023)1MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclparipmfc_DMX_CHARTS.pdf(21/08/2023)231KB

ECLPARIPMFC Firmware rev. 1.1.03.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
eclpar ipmfc.dfixDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_eclparipmfc_ldt_ies_files.zip(06/09/2023)163KB
PhotometricsEclparipmfc_PHOTOMETRICS_REPORT.pdf(27/11/2023)5MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D sketchupECLPARIPMFC_3D_SKETCHUP.zip886KB
2DECLPARIPMFC_2D.zip8MB
3DECLPARIPMFC_3D.zip1MB
2D cad symbolsEclparipmfc_CAD_2DSYMBOLS.dwg(25/08/2023)25KB
Technical drawingECLPARIPMFC_TECHNICAL DRAWINGS.zip896KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(16/11/2023)492KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Tech docs Tech docs

File name File size Download
Noise ReportEclparipmfc_NOISE_REPORT.pdf(26/07/2023)136KB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.03.0 STABLE 18/09/2025 Improvements:
  • Improved Stand Alone section
  • Improved Stand Alone Master/Slave behavior
Fixed Bug:
  • Fixture plays Stand Alone Fixed Colors RGBW even if Effect or Color Macro has been set.
  • In a daisy chain, if two devices are set to Stand Alone@Master DMX they may create configuration losses and start address@504 appears on the display.
 Rev. 1.0
