ARCPOD15QC5M

ArcPod 15QC5M

NEW
5 YEARS WARRANTY

Order Code: ARCPOD15QC5M

Source
15x10W RGBW / FC LEDs
IP rating
 IP66 per installazioni outdoor
Weight
6,3kg / 13.89lbs

Key Features

  • Regolazione tilt e diverse opzioni di lenti per un focus preciso
  • 15x10W RGBW / FC LED
  • Forma compatta e privo di ventole
  • IP66 con trattamento C5-M per installazioni esterne permanenti anche in ambiente salino

ArcPod 15Q è un proiettore wash compatto outdoor, con alta intensità e una vasta gamma di colori nonostante le dimensioni ridotte. Grazie al trattamento marino C5-M, sono ideali per l'uso all'aperto, anche in ambienti salini impegnativi o vicino al mare.

Dotato di 15x10W LED RGBW / FC, fornisce un output eccezionale di oltre 5'900 lumen. La forma sottile e la vasta gamma di ottiche disponibili, rendono ArcPod 15Q un proiettore architetturale incredibilmente flessibile, adatto ad affiancare le versioni più grandi nelle installazioni più grandi o per essere impiegato in progetti più piccoli.

Read less
ArcPod 15Q è un proiettore wash compatto outdoor, con alta intensità e una vasta gamma di colori nonostante le dimensioni ridotte. Grazie al trattamento marino C5-M, sono ideali per l'uso all'aperto, ...

Product Video

Discover the ArcPod 15QC5M in action

Photo Gallery

ARCPOD15QC5M
ARCPOD15QC5M
ARCPOD15QC5M
ARCPOD15QC5M

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 15x10W RGBW / FC LEDs
  • Flusso luminoso: (10°) 4'552 lm; (15°) 5'678 lm; (25°) 5'732 lm; (45°) 5'390 @Full
  • Lux: (10°) 3'116 lx; (15°) 2'790 lx; (25°) 1'203 lx; (45°) 287lx @5 m full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 25°
  • Angolo di campo: 38°
  • Diametro lente: 36mm / 1.42''
  • Ottiche aggiuntive: 10° - 15° - 45° (optional) - consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.800 K ~ 10.000K
  • Ruota colori: virtual colour wheel with presets
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
CORPO
  • Tilt range: 0 - 130° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio C5M (di serie)
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 5 / 7 / 10channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 ~ 30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 155W
  • Output (a 230V): 11 unità connesse in serie
  • Fattore di potenza: >0,97
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: 08
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Dimensioni (LxAxP): 307x259x83mm / 12.09''x10.2''x3.27''
  • Peso: 6,3kg / 13.89lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT
  • 1 x ARCPOD15Q
  • 1 x 0,28 meters 3G1,5mmq power cable (BARE END - IP connection adapter)
  • 1 x 5p XLR - IP connection male adapter
  • 1 x 5p XLR - IP connection female adapter
  • User Manual

Accessori e prodotti correlati

Opzionale <b>Æther</b> Link

Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi

Order Code: AETHERLINK

Opzionale AWEXDC1221ADP

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

Order Code: AWEXDC1221ADP

Opzionale AWEXAC12ADP

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

Order Code: AWEXAC12ADP

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale A15QFILTER20

Diffusore di luce simmetrico a 20° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER20

Opzionale A15QFILTER30

Diffusore di luce simmetrico a 30° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER30

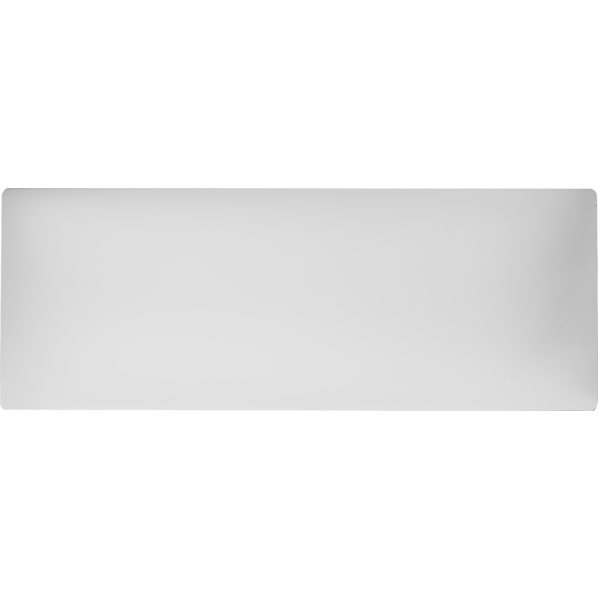

Opzionale A15QFILTER40

Diffusore di luce simmetrico a 40° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER40

Opzionale A15QFILTER60

Diffusore di luce simmetrico a 60° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER60

Opzionale A15QFILTER80

Diffusore di luce simmetrico a 80° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER80

Opzionale A15QFILTER1090

Diffusore di luce asimmetrico a 10°x90° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER1090

Opzionale A15QFILTER1060

Diffusore di luce asimmetrico a 10°x60° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER1060

Opzionale A15QFILTER3060

Diffusore di luce asimmetrico a 30°x60° per ARCPOD15Q, 11,4x18,6 cm

Order Code: A15QFILTER3060

Opzionale S27QLENS10

Lente a 10° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96

Order Code: S27QLENS10

Opzionale S27QLENS15

Lente a 15° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96

Order Code: S27QLENS15

Incluso S27QLENS25

Lente a 25° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96

Order Code: S27QLENS25

Opzionale S27QLENS45

Lente a 45° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96

Order Code: S27QLENS45

Opzionale A15QSNOOT

Visiera per ARCPOD15Q

Order Code: A15QSNOOT

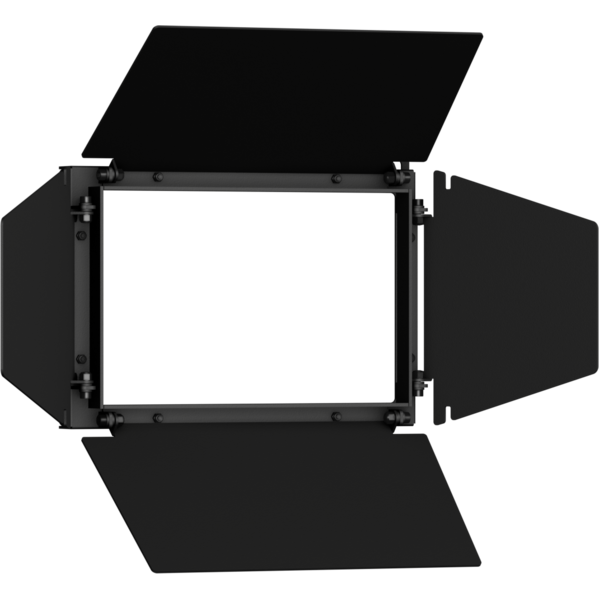

Opzionale A15QBD

4 alette nere per la regolazione del fascio di luce, comp. ARCPOD15Q

Order Code: A15QBD

Opzionale <b>DataMaster</b>

RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR

Order Code: DATAMASTER

Opzionale AWEXAC1L03

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.3m

Order Code: AWEXAC1L03

Opzionale AWEXAC1L05

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.5m

Order Code: AWEXAC1L05

Opzionale AWEXAC1L20

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.20m

Order Code: AWEXAC1L20

Opzionale AWEXAC1L10

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.10m

Order Code: AWEXAC1L10

Opzionale AWEXDC1L03

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.3m

Order Code: AWEXDC1L03

Opzionale AWEXDC1L05

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.5m

Order Code: AWEXDC1L05

Opzionale AWEXDC1L10

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.10m

Order Code: AWEXDC1L10

Opzionale AWEXDC1L20

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.20m

Order Code: AWEXDC1L20

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetArcpod15qc5m_LETTER_DATASHEET_(EN).pdf(27/08/2025)342KB
Letter datasheetArcpod15qc5m_A4_DATASHEET_(ITA).pdf(27/08/2025)339KB
Letter datasheetArcpod15qc5m_A4_DATASHEET_(EN).pdf(27/08/2025)341KB
Tender SpecificationArcpod15qc5m_TENDER_SPECIFICATION.pdf(22/08/2022)3MB

User manual User manual

File name File size Download
User manualArcpod15qc5m_USER_MANUAL_EN.pdf(31/01/2023)5MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartArcpod15qc5m_DMX_CHARTS.pdf(23/02/2021)78KB

Photometrics Photometrics

File name File size Download
LDTarchwork_arcpod15q_ldt files.zip(31/07/2020)36KB
IESarcwork_arcpod15q_ies files.zip(31/07/2020)43KB
PhotometricsArcpod15qc5m_PHOTOMETRICS_REPORT.pdf(31/07/2020)3MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D RFAArcpod15qc5m_3D.rfa(23/04/2021)460KB
3D SKPArcpod15qc5m_3D.skp(09/08/2022)567KB
2DARCPOD15QC5M_2D.zip2MB
2D cad symbolsArcpod15qc5m_CAD_2DSYMBOLS.dwg(05/11/2020)178KB
3DArcpod15qc5m_CAD_3D.dwg(09/08/2022)527KB
Technical drawingARCPOD15QC5M_TECHNICAL DRAWINGS.zip350KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(05/11/2020)262KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
