GALLERYWASHDATVW

Gallery WashDATVW

NEW

Source
60W LED bianco variabile
IP rating
 IP20
Weight
1kg / 2.2lbs

Key Features

  • LED lineare Bianco Variabile da 60W che offre regolazione dinamica della temperatura colore e illuminazione bianca precisa
  • Il riflettore asimmetrico personalizzato garantisce un'illuminazione uniforme della parete, riducendo il numero di apparecchi necessari e semplificando l'installazione
  • Supporta RDM, DMX, dimmerazione locale tramite manopola e protocolli wireless opzionali (CRMX) per un funzionamento flessibile e intuitivo
  • Alimentatore integrato con un'ampia gamma di accessori di montaggio e modificatori ottici per un'installazione rapida e una personalizzazione precisa in ogni tipo di ambiente

Gallery WashDAT è un proiettore LED compatto ed efficiente per l'illuminazione wallwash, progettato specificamente per fornire un'illuminazione precisa e uniforme di pareti, esposizioni e scaffalature in gallerie, eventi e spazi espositivi.
Il suo avanzato sistema ottico combina una sorgente LED lineare personalizzata con un riflettore asimmetrico, riducendo significativamente il numero di apparecchi necessari grazie a una maggiore distanza di installazione, senza compromettere il comfort visivo né l'uniformità dell'illuminazione.
La variante Gallery WashDAT VW è dotata di una sorgente LED bianco variabile da 60W, che offre temperature di colore regolabili da un caldo 2'700K fino a un freddo 5'600K. Questo modello è particolarmente indicato per applicazioni che richiedono un controllo preciso della luce bianca, migliorando la chiarezza visiva e l'atmosfera dell'ambiente.
La flessibilità di controllo è garantita da RDM e DMX integrati, oltre a una regolazione dell'intensità luminosa locale, semplice e intuitiva.
Moduli di controllo wireless opzionali (LumenRadio CRMX) possono essere specificati per semplificare l'installazione e aumentare la praticità operativa.
Con il suo elegante design cubico, Gallery WashDAT si integra perfettamente sia in ambienti moderni che in contesti architettonici storici. L'alimentatore e il driver integrati facilitano l'installazione, supportata ulteriormente da un'ampia gamma di accessori, tra cui adattatori per binario, staffe regolabili, kit per montaggio a soffitto e modificatori ottici come barn doors, filtri olografici e snoot.

Read less
Gallery WashDAT è un proiettore LED compatto ed efficiente per l'illuminazione wallwash, progettato specificamente per fornire un'illuminazione precisa e uniforme di pareti, esposizioni e scaffalature...

Varianti

Code Finitura Adattatore a track
GALLERYWASHDATVWB
GALLERYWASHDATVWB NEW
Black Not included
GALLERYWASHDATVWW
GALLERYWASHDATVWW NEW
White Not included

Product Video

Discover the Gallery WashDATVW in action

Photo Gallery

GALLERYWASHDATVWB
GALLERYWASHDATVWB
GALLERYWASHDATVWB
GALLERYWASHDATVWB
GALLERYWASHDATVWB
GALLERYWASHDATVWB

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 60W LED bianco variabile
  • Flusso luminoso: 3'334lm @3.200 K; 3'809lm @5.600 K; 3'689lm @Full
  • Lux: 44lx @3.200 K; 49lx @5.600 K; 48lx @5 m full
  • CRI: 94,2 @3.200 K; 95,4 @5.600 K;
  • R9: 83 @3.200 K; 82 @5.600 K;
  • TLCI: 98 @3.200 K; 97 @ 5.600 K;
  • TM30 Rf: 94,4 @3.200 K; 91,9 @5.600 K;
  • TM30 Rg: 104,7 @3.200 K; 102,9 @5.600 K;
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: (VxH) 67°x117°
  • Ottiche aggiuntive: Smooth filter on-board - consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2'700K - 5'600K
  • Ruota colori: bianchi predefiniti incorporati
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer, colori 16-bit
  • Modalità statico: selezione statica del dimmer e della temperatura colore
CORPO
  • Corpo: alluminio pressofuso
  • Colore: RAL 9004 o RAL 9010
  • Altro:
CONTROLLO
  • Protocolli: Local Knob, DMX, RDM, CRMX (optional)
  • Canali DMX: 1 / 2 / 4 / 10channel
  • Controllo Wireless: Ricevitore LumenRadio TimoRX opzionale
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 53W
  • Standby power: 1,3W
  • Fattore di potenza: > 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: track / hanging / ceiling installation
  • Connessione dati: screw terminal blocks
  • Connessione di alimentazione: screw terminal blocks
  • Dimensioni (LxAxP): 141x146x112mm / 5.55''x5.75''x4.41''
  • Peso: 1kg / 2.2lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT
  • 1 x GALLERYWASHDATVW
  • 1 meter cable with 3G0,75mmq power cable + 2x0,169 mmq DMX 120 Ohm (BARE END - already connected)
  • User Manual

Accessori e prodotti correlati

Opzionale PLCPW7500D65B

Cavo per alimentazione in PVC H05VV-F 3G0,75, lunghezza 1 metro, nero

Order Code: PLCPW7500D65B

Opzionale PLCPW7500D65W

Cavo per alimentazione in PVC H05VV-F 3G0,75, lunghezza 1 metro, bianco

Order Code: PLCPW7500D65W

Opzionale PPBAG02

Bag in Polipropilene impermeabile e robusta, 414x345x174 mm

Order Code: PPBAG02

Incluso GWASHDATFILT30

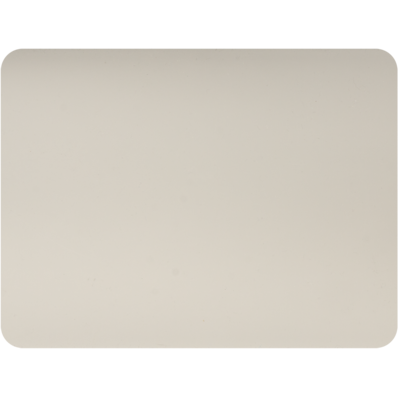

Filtro smooth per serie GALLERYWASHDAT

Order Code: GWASHDATFILT30

Opzionale GWASHDATFILT80

Filtro wide per serie GALLERYWASHDAT

Order Code: GWASHDATFILT80

Opzionale GWASHDATWMBRKB

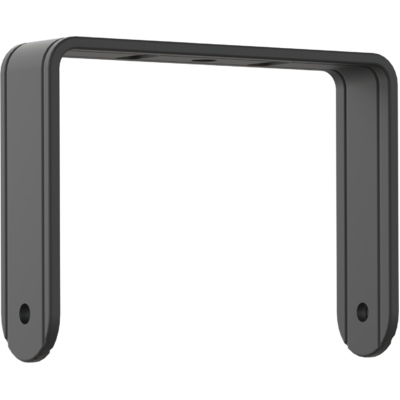

Staffa per montaggio a parete per la serie GALLERYWASHDAT, nera

Order Code: GWASHDATWMBRKB

Opzionale GWASHDATWMBRKW

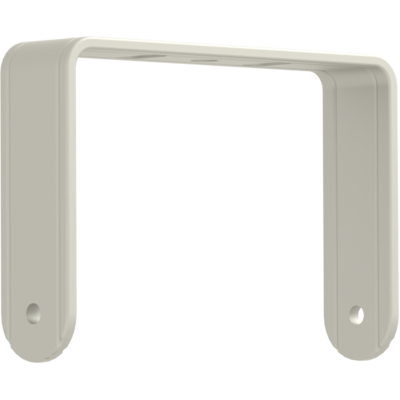

Staffa per montaggio a parete per la serie GALLERYWASHDAT, bianca

Order Code: GWASHDATWMBRKW

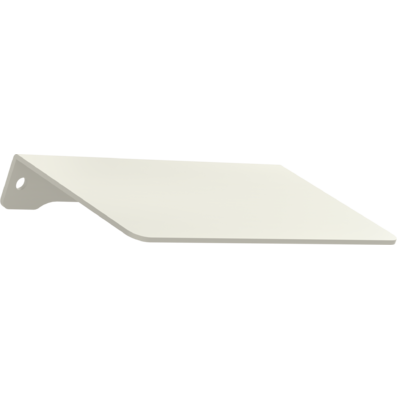

Opzionale GWASHDATHSNOOTW

Mezza visiera per serie GALLERYWASHDAT, bianco

Order Code: GWASHDATHSNOOTW

Opzionale GWASHDATHSNOOTB

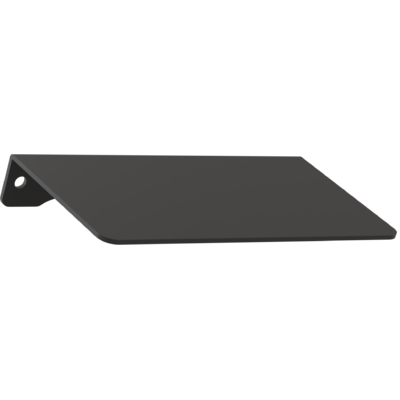

Mezza visiera per serie GALLERYWASHDAT, nero

Order Code: GWASHDATHSNOOTB

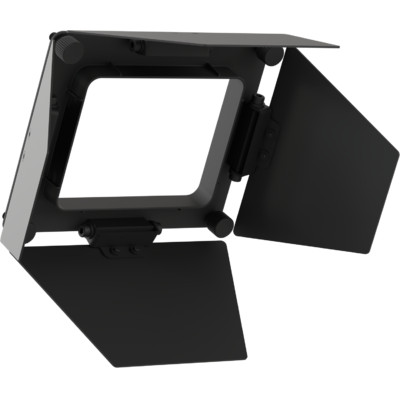

Opzionale GWASHDATBDB

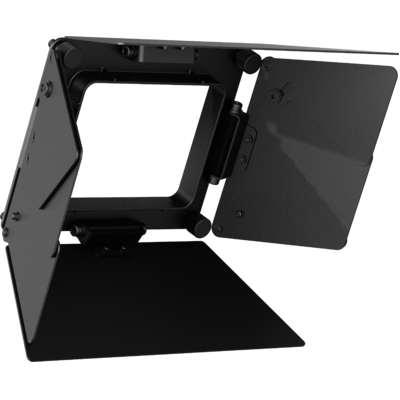

Barn door con 4 alette direzionali per regolare il fascio luminoso per GALLERYWASHDAT, nere

Order Code: GWASHDATBDB

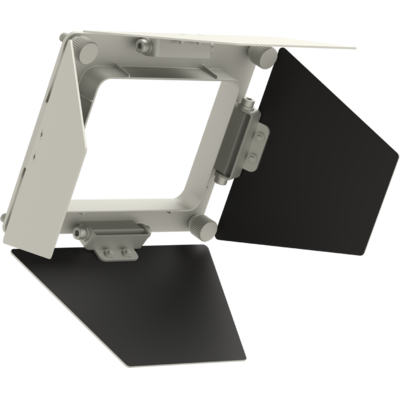

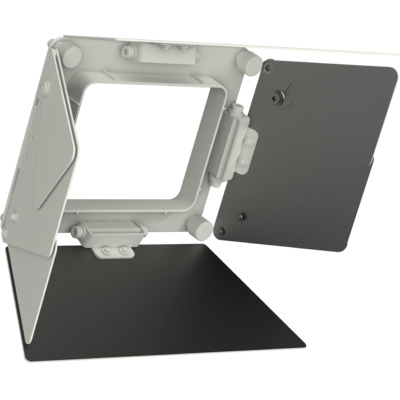

Opzionale GWASHDATBDW

Barn door con 4 alette direzionali per regolare il fascio luminoso per GALLERYWASHDAT, bianche

Order Code: GWASHDATBDW

Opzionale GWASHDATCEILKITB

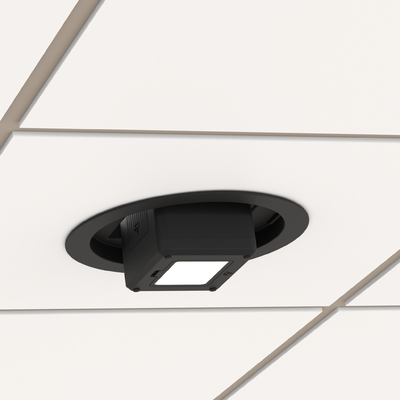

Kit per installazione a soffitto (superficie) per serie GALLERYWASHDAT, nero

Order Code: GWASHDATCEILKITB

Opzionale GWASHDATCEILKITW

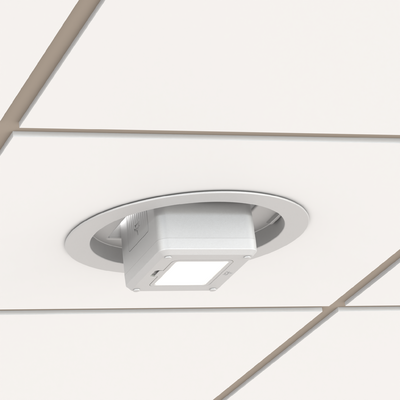

Kit per installazione a soffitto (superficie) per serie GALLERYWASHDAT

Order Code: GWASHDATCEILKITW

Opzionale ECLPENDWALLBRKBK

Staffa di montaggio a parete per serie ECLPENDANT, nero

Order Code: ECLPENDWALLBRKBK

Opzionale ECLPENDWALLBRKWH

Staffa di montaggio a parete per serie ECLPENDANT, bianco

Order Code: ECLPENDWALLBRKWH

Opzionale ECLPENDWALLBRKABK

Adattatore ad anello per ECLPENDWALLBRK (non incluso), nero

Order Code: ECLPENDWALLBRKABK

Opzionale ECLPENDWALLBRKAWH

Adattatore ad anello per ECLPENDWALLBRK (non incluso), bianco

Order Code: ECLPENDWALLBRKAWH

Opzionale GWASHDATWK

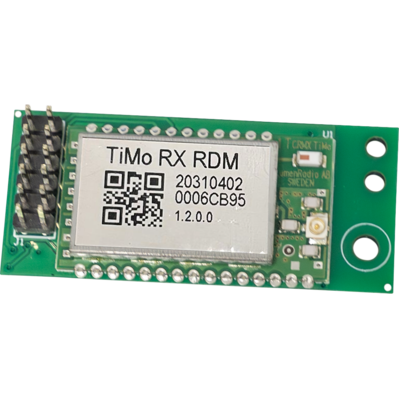

Kit CRMX Timo Rx per serie GALLERYWASHDAT

Order Code: GWASHDATWK

Opzionale PLCDX53D5

Cavo DMX 120 ohm, 2 poli intrecciati, guaina esterna con diametro ridotto, 1 m

Order Code: PLCDX53D5

Opzionale PLCPD7501P68D

Alimentazione & DMX 120 Ohm

Order Code: PLCPD7501P68D

Opzionale PLCPD7501P14D

Alimentazione & DMX 120 Ohm, lunghezza 1 metro, non adatto per connessioni ai track adapter

Order Code: PLCPD7501P14D

Opzionale PLCYA7501P14D

Cavo splitter YY alimentazione 3x0.75 mm2 + 5p I/O DMX 120Ohm, bare end, 1 metro

Order Code: PLCYA7501P14D

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale NAXTSC61002

Global Pulse XTSC Lighting Track, 3 circuit DALI, 1000 mm / 3,28 feet, black

Order Code: NAXTSC61002

Opzionale NAXTSC61003

Global Pulse XTSC Lighting Track, 3 circuit DALI, 1000 mm / 3,28 feet, white

Order Code: NAXTSC61003

Opzionale NAXTSC62002

Global Pulse XTSC Lighting Track, 3 circuit DALI, 2000 mm / 6,56 feet, black

Order Code: NAXTSC62002

Opzionale NAXTSC63002

Global Pulse XTSC Lighting Track, 3 circuit DALI, 3000 mm / 9,84 feet, black

Order Code: NAXTSC63002

Opzionale NAXTSC62003

Global Pulse XTSC Lighting Track, 3 circuit DALI, 2000 mm / 6,56 feet, white

Order Code: NAXTSC62003

Opzionale NAXTSC63003

Global Pulse XTSC Lighting Track, 3 circuit DALI, 3000 mm / 9,84 feet, white

Order Code: NAXTSC63003

Opzionale NAXTSC64002

Global Pulse XTSC Lighting Track, 3 circuit DALI, 4000 mm / 13,12 feet, black

Order Code: NAXTSC64002

Opzionale NAXTSC64003

Global Pulse XTSC Lighting Track, 3 circuit DALI, 4000 mm / 13,12 feet, white

Order Code: NAXTSC64003

Opzionale NAXTSC6112

Global Pulse XTS Connector 3-CCT DALI end feed, earth right, black

Order Code: NAXTSC6112

Opzionale NAXTSC6113

Global Pulse XTS Connector 3-CCT DALI end feed, earth right, white

Order Code: NAXTSC6113

Opzionale NAXTSC6122

Global Pulse XTS Connector 3-CCT DALI end feed, earth left, black

Order Code: NAXTSC6122

Opzionale NAXTSC6123

Global Pulse XTS Connector 3-CCT DALI end feed, earth left, white

Order Code: NAXTSC6123

Opzionale NAXTSC6212

Global Pulse XTS Connector 3-CCT DALI straight connector, nero

Order Code: NAXTSC6212

Opzionale NAXTSC6213

Global Pulse XTS Connector 3-CCT DALI straight connector, bianco

Order Code: NAXTSC6213

Opzionale NAXTSC6142

Global Pulse XTS Connector 3-CCT DALI middle feed, black

Order Code: NAXTSC6142

Opzionale NAXTSC6143

Global Pulse XTS Connector 3-CCT DALI middle feed, white

Order Code: NAXTSC6143

Opzionale NAXTSC6232

Global Pulse XTS Connector 3-CCT DALI flexible corner connector, black

Order Code: NAXTSC6232

Opzionale NAXTSC6233

Global Pulse XTS Connector 3-CCT DALI flexible corner connector, white

Order Code: NAXTSC6233

Opzionale NAXTSNC6342

Global Pulse XTSN Connector 3-CCT DALI L connector, earth right, black

Order Code: NAXTSNC6342

Opzionale NAXTSNC6343

Global Pulse XTSN Connector 3-CCT DALI L connector, earth right, white

Order Code: NAXTSNC6343

Opzionale NAXTSNC6352

Global Pulse XTSN Connector 3-CCT DALI L connector, earth left, black

Order Code: NAXTSNC6352

Opzionale NAXTSNC6353

Global Pulse XTSN Connector 3-CCT DALI L connector, earth left, white

Order Code: NAXTSNC6353

Opzionale NAXTSNC6362

Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/right, black

Order Code: NAXTSNC6362

Opzionale NAXTSNC6363

Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/right, white

Order Code: NAXTSNC6363

Opzionale NAXTSNC6402

Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/right, black

Order Code: NAXTSNC6402

Opzionale NAXTSNC6403

Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/right, white

Order Code: NAXTSNC6403

Opzionale NAXTSNC6372

Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/left, black

Order Code: NAXTSNC6372

Opzionale NAXTSNC6373

Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/left, white

Order Code: NAXTSNC6373

Opzionale NAXTSNC6392

Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/left, black

Order Code: NAXTSNC6392

Opzionale NAXTSNC6393

Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/left, white

Order Code: NAXTSNC6393

Opzionale NAXTSNC6382

Global Pulse XTSN Connector 3-CCT DALI X connector, black

Order Code: NAXTSNC6382

Opzionale NAXTSNC6383

Global Pulse XTSN Connector 3-CCT DALI X connector, white

Order Code: NAXTSNC6383

Opzionale NASKB122

Global Pulse Track Mounting Clamp for Rod and Wire, 200N, black

Order Code: NASKB122

Opzionale NASKB123

Global Pulse Track Mounting Clamp for Rod and Wire, 200N, white

Order Code: NASKB123

Opzionale NAXTS412

Global Pulse XTS Connector 3-CCT DALI END cap, black

Order Code: NAXTS412

Opzionale NAXTS413

Global Pulse XTS Connector 3-CCT DALI END cap, white

Order Code: NAXTS413

Opzionale NAKKT306007

Kit per Global Pulse DMX/DALI 3-Circuit Adapters NAGAC6002, nero

Order Code: NAKKT306007

Opzionale NAKKT306008

Kit per Global Pulse DMX/DALI 3-Circuit Adapters NAGAC6003, bianco

Order Code: NAKKT306008

Opzionale NAKKT3013184

Kit per adattatore NAXTSA682, nero

Order Code: NAKKT3013184

Opzionale NAKKT3013185

Kit per adattatore NAXTSA683, bianco

Order Code: NAKKT3013185

Opzionale EUT990662

Dado di montaggio66 per EUT99759, nero

Order Code: EUT990662

Opzionale EUT990666

Dado di montaggio66 per EUT99759, bianco

Order Code: EUT990666

Opzionale EUT997592

EUTRAC multiAdapter con opzione bus dati, nero

Order Code: EUT997592

Opzionale EUT997596

EUTRAC multiAdapter con opzione bus dati, bianco

Order Code: EUT997596

Opzionale EUT996980

Presa bus dati EUT99759

Order Code: EUT996980

Opzionale NASPW12SK315M

Global Pulse Track clip wire suspension set 1.5m, 150N, white

Order Code: NASPW12SK315M

Opzionale NASPW12SK215M

Global Pulse Track clip wire suspension set 1.5m, 150N, black

Order Code: NASPW12SK215M

Opzionale NASPW12SK25M

Global Pulse Track clip wire suspension set 5m, 150N, black

Order Code: NASPW12SK25M

Opzionale NASPW12SK35M

Global Pulse Track clip wire suspension set 5m, 150N, white

Order Code: NASPW12SK35M

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetGallerywashdatvw_LETTER_DATASHEET_(EN).pdf(30/06/2025)448KB
Letter datasheetGallerywashdatvw_A4_DATASHEET_(EN).pdf(30/06/2025)478KB
Tender SpecificationGallerywashdatvw_TENDER_SPECIFICATION.pdf(20/06/2025)279KB

User manual User manual

File name File size Download
User manualGallerywashdatvw_USER_MANUAL_EN.pdf(31/10/2025)2MB
User manualGallerywashdatvw_General_Safety_Information.pdf(20/05/2025)3MB
User manualGallerywashdatvw_Guidelines_for_Installation_EN.pdf(27/06/2025)2MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartGallerywashdatvw_DMX_CHARTS.pdf(14/05/2025)135KB

GALLERYWASHDATVW Firmware rev. 1.1.01.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_gallerywashdatvw_ies_files.zip(19/06/2025)41KB
LDTprolights_gallerywashdatvw_ldt_files.zip(19/06/2025)38KB
PhotometricsGallerywashdatvw_PHOTOMETRICS_REPORT.pdf(20/06/2025)3MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPGallerywashdatvw_3D.skp(13/03/2025)993KB
2DGALLERYWASHDATVW_2D.zip3MB
3DGallerywashdatvw_CAD_3D.dwg(13/03/2025)726KB
2D cad symbolsGALLERYWASHDATVW_2DSYMBOLS.zip50KB
Technical drawingGALLERYWASHDATVW_TECHNICAL DRAWINGS.zip357KB
VectorWorksGALLERYWASHDATVW_SYMBOLS.zip3MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.01.0 STABLE 25/09/2025 New Function:
  • Added new shortcut: Press Encoder for 10s ----> Wireless@ON + RX Reset@ON + the source flashes 5 times to FULL
NOTE: If the device does not have the wireless module inside, the shortcut will not work and no flash will be shown from the light source.		 Rev. 1.0

Richiesta Informazioni

NEWSLETTER

Iscriviti alla nostra Newsletter

Loading...
