RUBYFCX

Ruby FCX

Order Code: RUBYFCX

Source
50W RGB LED
IP rating
 IP20
Weight
12kg / 26.46lbs

Key Features

  • LED RGB 50W incredibilmente luminoso
  • Pan e tilt infinitI offrono nuovi effetti aerei
  • Possibilità di controllo tramite DMX, Art-Net e Wireless DMX

Ruby FCX è la giusta alternativa LED ai proiettori beam con lampada a scarica. Mantiene un'alta luminosità, un fascio stretto a 2° aggiungendo una miscelazione colore lineare grazie alla sua sorgente RGB ad alta efficienza.
Ruby FCX è dotato di tutte le funzionalità di una testa mobile beam, come gobos, prisma lineare e circolare a 6 ed 8 facce, frost e una veloce rotazione infinita sull'asse di pan e tilt.

Read less
Ruby FCX è la giusta alternativa LED ai proiettori beam con lampada a scarica. Mantiene un'alta luminosità, un fascio stretto a 2° aggiungendo una miscelazione colore lineare grazie alla sua sorgente ...

Product Video

Discover the Ruby FCX in action

Photo Gallery

RUBYFCX
RUBYFCX
RUBYFCX
RUBYFCX

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 50W RGB LED
  • Lux: 141'929lx @3 m full
  • Lux: 51'094lx @5 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 2°
  • Diametro lente: 116mm / 4.57''
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Focus: motorizzato
SISTEMA COLORE
  • Miscelazione del colore: RGB / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.000 K - 8.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: pixel macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Gobos fissi: 17 gobos fissi + aperti
  • Prisma circolare: 8f con rotazione bidirezionale, Indicizzabile
  • Prisma lineare: 6f con rotazione bidirezionale, Indicizzabile
  • Frost: per contorni del fascio più morbidi
CORPO
  • Pan range: 540° / 630° con rotazione continua a 360°
  • Tilt range: 265° con rotazione continua a 360°
  • Risoluzione Pan/Tilt: bit 16-bit
  • Feedback: riposizionamento automatico dopo movimenti accidentali
  • Corpo: Corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli supportati: DMX512, RDM, Art-Net, W-DMX
  • Canali DMX: 18 / 20 / 22 / 23channel
  • Controllo Wireless: Ricevitore Wireless Solution integrato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display a colori LCD ad alta risoluzione con rotazione automatica
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX2 (interfaccia USB-DMX non inclusa)
  • Ibernazione: attivazione automatica risparmio energia in assenza di segnale DMX
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: 0° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 122W
  • Potenza massima assorbita (a 120V): 124W
  • Standby power: 56.5W
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: attivo, funzionamento silenzioso
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione dati: Art-Net RJ45 IN/OUT
  • Connessione di alimentazione: Seetronic powerKon IN/OUT connectors
  • Dimensioni (LxAxP): 194x311x133mm / 7.64''x12.24''x5.24''
  • Peso: 12kg / 26.46lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT
  • 1 x RUBYFCX
  • 1 x OS24PLUS
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • User Manual

Accessori e prodotti correlati

Opzionale OS24PLUS

Aggancio rapido omega, foro M12

Order Code: OS24PLUS

Opzionale TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale <b>ÆtherBox</b>

Transceiver CRMX a singolo universo IP65, con DMX ed Ethernet, Wi-Fi, Bluetooth, compat. batteria

Order Code: AETHERBOX

Opzionale C6016B

Clamp a grilletto rapido, port.250Kg, tubi 48-51mm, perno M10 incl, Black&White& White

Order Code: C6016B

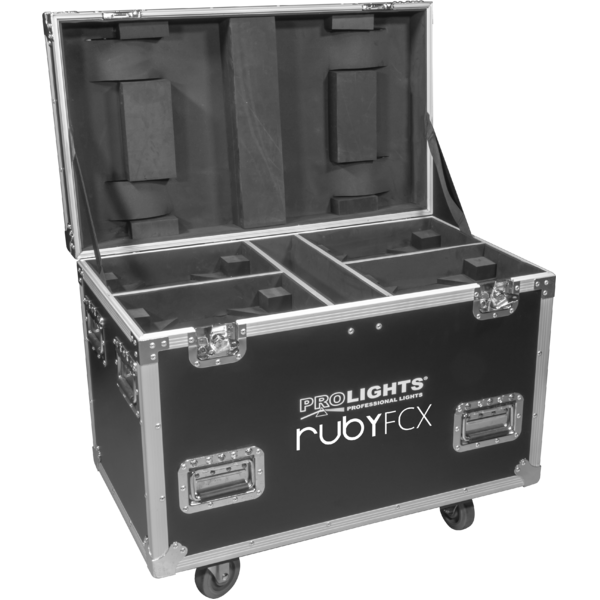

Opzionale FCLRUBYFCX

Flightcase per contenere 4 proiettori RUBYFCX

Order Code: FCLRUBYFCX

Opzionale FCLSHINE332

Flight case per contenere 4 proiettori RUBY / ONYX / CRYSTAL / RUBYFCX

Order Code: FCLSHINE332

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetRubyfcx_A4_DATASHEET_(IT).pdf(30/04/2021)171KB
Letter datasheetRubyfcx_A4_DATASHEET_(EN).pdf(13/09/2021)150KB

User manual User manual

File name File size Download
User manualRubyfcx_USER_MANUAL.pdf(15/05/2020)3MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartRubyfcx_DMX_CHARTS.pdf(15/05/2020)56KB

RUBYFCX Firmware rev. 1.0.05

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_rubyfcx_bas.hedDownload
prolights_rubyfcx_ex.hedDownload
prolights_rubyfcx_st.hedDownload
prolights_rubyfcx_bas16bit.hedDownload
ruby_fcx_ex_23ch.fdfDownload
ruby_fcx_st_22ch.fdfDownload
prolights@ruby_fcx@basic@ma_library_update_v14.5.xmlpDownload
prolights@ruby_fcx@basic_16_bit@ma_library_update_v14.5.xmlpDownload
prolights@ruby_fcx@extended@ma_library_update_v14.5.xmlpDownload
prolights@ruby_fcx@standard@ma_library_update_v14.5.xmlpDownload
ruby fcx_bck.hog4showDownload
ruby fcx.hog4showDownload
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_rubyfcx_blue.ies(24/10/2019)992KB
IESprolights_rubyfcx_full.ies(24/10/2019)992KB
IESprolights_rubyfcx_green.ies(24/10/2019)992KB
IESprolights_rubyfcx_red.ies(24/10/2019)992KB
PhotometricsRubyfcx_PHOTOMETRICS.pdf(12/02/2020)1000KB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D RFARubyfcx_3D.rfa(23/04/2021)2MB
3D SKPRubyfcx_3D.skp(13/03/2020)2MB
2DRubyfcx_CAD_2D.dwg(11/05/2021)2MB
3DRubyfcx_CAD_3D.dwg(09/10/2019)1MB
2D cad symbolsRubyfcx_CAD_2DSYMBOLS.dwg(09/03/2020)91KB
Technical drawingRubyfcx_TECHNICAL_DRAWING.pdf(11/05/2021)388KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksVECTORWORKS_SYMBOLS.vwx(09/03/2020)486KB

Tech docs Tech docs

File name File size Download
Gobos DocumentRubyfcx_GOBOS.pdf(28/06/2019)237KB

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica la pagina accessori del prodotto.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0.05 STABLE 31/08/2018 Add "BASIC16BIT" DMX mode (20Ch). Rev. 1.0
