ArcSpot DOTFC new

Spot IP66 con sorgente 1x20W RGB+WarmWhite, 590 lumen, ottica 5° nativa

La serie ArcSpot offre una gamma di proiettori di illuminazione dinamici in classe IP66, progettati per l'illuminazione outdoor di paesaggi, alberi, elementi architettonici e facciate. Questa serie si compone di diversi varianti di taglia, sorgenti ed accessori, consentendo di illuminare con precisione l'intensità e la qualità della luce desiderate per qualsiasi applicazione.

Tra i modelli della serie, l'ArcSpot DotFC si distingue come uno spot rotondo super compatto. È dotato di una sorgente LED RGB+WarmWhite da 20W, che offre un angolo di fascio ultra-direttivo di 5° con un'emissione di 590 lumen.

Questi proiettori sono progettati con un design a doppia camera, che permette la separazione fisica delle sorgenti luminose e delle unità di alimentazione. Questo non solo facilita la sostituzione dei singoli componenti, ma migliora anche la dissipazione del calore, contribuendo a rendere le applicazioni più durature e prolungando la longevità del faro. Dotati di un trattamento di grado marino C5M, sono ideali per l'uso all'aperto, anche in ambienti salini impegnativi o vicino al mare.

L'unità è compatibile DMX, offrendo la comodità della gestione remota tramite RDM.

A completare la serie ArcSpot è una vasta selezione di ottiche, filtri olografici e modificatori ottici, che forniscono infinite possibilità nella distribuzione della luce per adattarsi a ogni occasione.

SPEKTRA5 YEARS WARRANTY

Caratteristiche principali:

  • Spot outdoor con una sorgente LED RGB+WarmWhite da 1x20W , 590 lumen
  • IP66 con trattamento C5M per installazioni esterne permanenti anche in ambiente salino e con design a doppia camera
  • Ampia selezione di ottiche, filtri olografici e modificatori di luce

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 1 x 20W RGB + Bianco Caldo LED
  • CCT: 2.800K - 10.000K
  • Flusso luminoso: 592 @full
  • Lux: 699lx @5 m full
  • Durata media sorgente: > 90.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 5°
  • Angolo di campo: 14°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: RGB + Warm White
  • Ruota colori: filtri inclusi
  • Macros: preset bianchi incorporati
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer, del colore e della temperatura colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: accessori opzionali: half snoot e louvre
  • Corpo: corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio (C5M di serie)
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 5 / 6 / 9 / 12channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F)
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 24W
  • Standby power: 0,5 W
  • Fattore di potenza: > 0,9
  • Corrente di spunto: 110VAC/16.5A, 230VAC/15A
CARATTERISTICHE FISICHE
  • Grado IP: 66 per installazioni outdoor
  • Grado IK: 07
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 53 cm connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 53 cm connessione IP pressofusa per l'alimentazione di ingresso
  • Dimensioni (LxAxP): 132x156x112mm / 5.2''x6.14''x4.41''
  • Peso: 1,1kg / 2.43lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT

Varianti

Code
Finitura
ARCSPOTDOTFCGY
ARCSPOTDOTFCGY (NEW)
RAL 7012

Accessori e prodotti correlati

<b>DataMaster</b>
DataMaster
(optional)
RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR
<b>CRMXBox</b> IP
CRMXBox IP
(optional)
Trasmettitore/ricevitore IP67 Wireless CRMX a singolo universo
THR209S6D
THR209S6D
(optional)
Scatola di derivazione a 4 vie tipo H, 3 Poli, IP66/IP68
THR390S3T
THR390S3T
(optional)
Giunto di derivazione a 3 vie tipo "T", 3 Poli, IP68
ARDOTFILTER20
ARDOTFILTER20
(optional)
Diffusore di luce per serie ARCSPOTDOT, 20°
ARDOTFILTER40
ARDOTFILTER40
(optional)
Diffusore di luce per serie ARCSPOTDOT, 40°

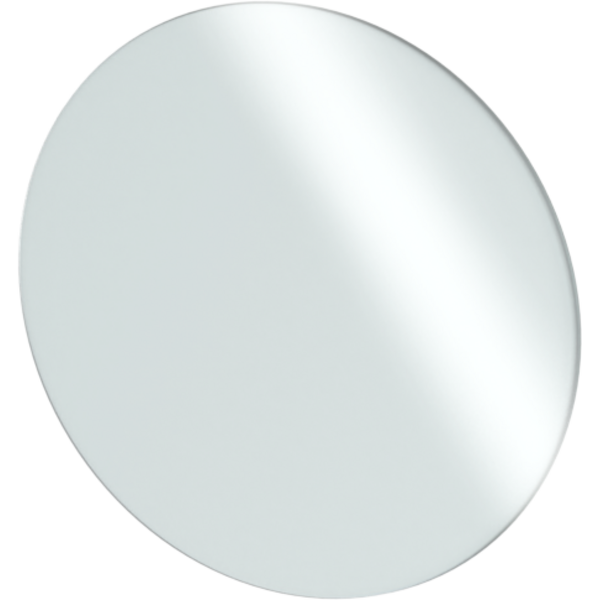

ARDOTFILTER60
ARDOTFILTER60
(optional)
Diffusore di luce per serie ARCSPOTDOT, 60°
ARDOTFILTER1060
ARDOTFILTER1060
(optional)
Diffusore di luce per serie ARCSPOTDOT, 10°x60°
ARDOTFILTER3060
ARDOTFILTER3060
(optional)
Diffusore di luce per serie ARCSPOTDOT, 30°x60°

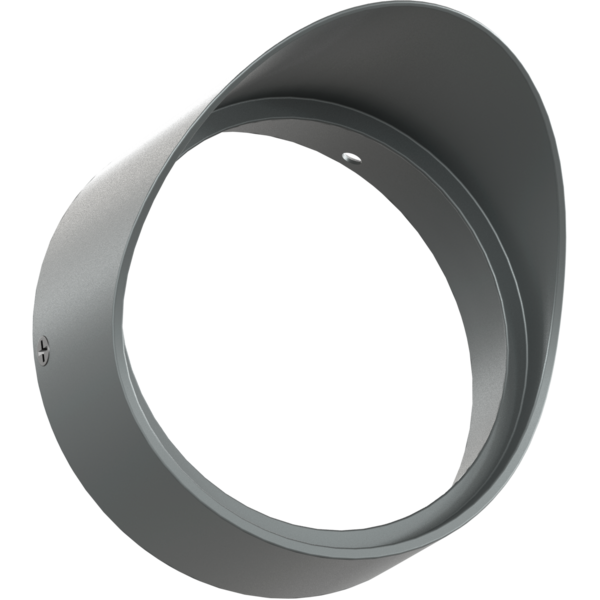

ARDOTHSNOOTGY
ARDOTHSNOOTGY
(optional)
Mezza visiera per serie ARCSPOTDOT, RAL 7012
AWEXAC2L03
AWEXAC2L03
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m
AWEXAC2L05
AWEXAC2L05
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m
AWEXAC2L10
AWEXAC2L10
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m
AWEXAC2L20
AWEXAC2L20
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m
AWEXDC2L03
AWEXDC2L03
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m
AWEXDC2L05
AWEXDC2L05
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m
AWEXDC2L10
AWEXDC2L10
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m
AWEXDC2L20
AWEXDC2L20
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m
AWEXDC1221ADP
AWEXDC1221ADP
(optional)
Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa
AWEXAC12ADP
AWEXAC12ADP
(optional)
Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2
IPTESTBOX
IPTESTBOX
(optional)
Tester portatile di vuoto e pressione per dispositivi ProLights IP
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

User manual

DMX chart & personalities

File name File size Download
DMX chart Arcspotdotfc_DMX_CHARTS.pdf 300KB
ARCSPOTDOTFC Firmware rev. 1.1.00.0
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.00.0 STABLE 26/06/2024 Improvements:
  • Improved RDM compliance.
  • Improved Dimmer behavior.
Fixed Bug:
  • Some functions cannot be set via control channel.
