ArcSpot LVW new

Spot IP66 con sorgente 37x 4W Variable White, 7900 lumen, ottica 10° nativa

La serie ArcSpot offre una gamma di proiettori di illuminazione dinamici in classe IP66, progettati per l'illuminazione outdoor di paesaggi, alberi, elementi architettonici e facciate. Questa serie si compone di diversi varianti di taglia, sorgenti ed accessori, consentendo di illuminare con precisione l'intensità e la qualità della luce desiderate per qualsiasi applicazione.

Tra i modelli della serie, l'ArcSpot LVW si distingue come uno spot rotondo di alta potenza. È dotato di una sorgente LED 37x 4W Variable WarmWhite, con una proiezione nativa di 10° con un'emissione di 7900 lumen.

Questi proiettori sono progettati con un design a doppia camera, che permette la separazione fisica delle sorgenti luminose e delle unità di alimentazione. Questo non solo facilita la sostituzione dei singoli componenti, ma migliora anche la dissipazione del calore, contribuendo a rendere le applicazioni più durature e prolungando la longevità del faro. Dotati di un trattamento di grado marino C5M, sono ideali per l'uso all'aperto, anche in ambienti salini impegnativi o vicino al mare.

L'unità è compatibile DMX, offrendo la comodità della gestione remota tramite RDM.

A completare la serie ArcSpot è una vasta selezione di ottiche, filtri olografici e modificatori ottici, che forniscono infinite possibilità nella distribuzione della luce per adattarsi a ogni occasione.

5 YEARS WARRANTY

Caratteristiche principali:

  • Spot outdoor con una sorgente LED Variable White da 37x 4W , 7900 lumen
  • IP66 con trattamento C5M per installazioni esterne permanenti anche in ambiente salino e con design a doppia camera
  • Ampia selezione di ottiche, filtri olografici e modificatori di luce

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 37 x 4W LED bianco variabile
  • CCT: 2.700K - 6.500K
  • Flusso luminoso: 7'979 @full
  • Lux: 6'301lx @5 m full
  • CRI: 97 @WW; 95 @CW; 97 @full
  • R9: 95 @WW; 85 @CW; 83 @full
  • TLCI: 95 @WW; 99 @CW; 99 @full
  • TM30 Rf: >92 @WW; >92 @CW; >94 @full
  • TM30 Rg: <95 @WW; <98 @CW; <101 @full
  • Durata media sorgente: > 90.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 10°
  • Angolo di campo: 18°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: Controllo CCT lineare
  • Ruota colori: bianchi predefiniti incorporati
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer e della temperatura colore
  • Modalità manuale: regolazione manuale dimmer e strobo
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: accessori opzionali: half snoot e louvre
  • Corpo: corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio (C5M di serie)
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 2 / 3 / 4 / 9channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F)
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 130W
  • Standby power: 0,5 W
  • Fattore di potenza: > 0,9
  • Corrente di spunto: 110VAC/15.6A, 230VAC/19.8A
CARATTERISTICHE FISICHE
  • Grado IP: 66 per installazioni outdoor
  • Grado IK: 08
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 53 cm connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 53 cm connessione IP pressofusa per l'alimentazione di ingresso
  • Dimensioni (LxAxP): 269x298x121mm / 10.59''x11.73''x4.76''
  • Peso: 4,5kg / 9.92lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT

Varianti

Code
Finitura
ARCSPOTLVWGY
ARCSPOTLVWGY (NEW)
RAL 7012

Accessori e prodotti correlati

<b>DataMaster</b>
DataMaster
(optional)
RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR
THR209S6D
THR209S6D
(optional)
Scatola di derivazione a 4 vie tipo H, 3 Poli, IP66/IP68
THR390S3T
THR390S3T
(optional)
Giunto di derivazione a 3 vie tipo "T", 3 Poli, IP68
<b>CRMXBox</b> IP
CRMXBox IP
(optional)
Trasmettitore/ricevitore IP67 Wireless CRMX a singolo universo
ASLENS10
ASLENS10
(included)
Lente per serie ARCSPOT, 10°
ASLENS25
ASLENS25
(optional)
Lente per serie ARCSPOT, 25°
ASLENS15
ASLENS15
(optional)
Lente per serie ARCSPOT, 15°

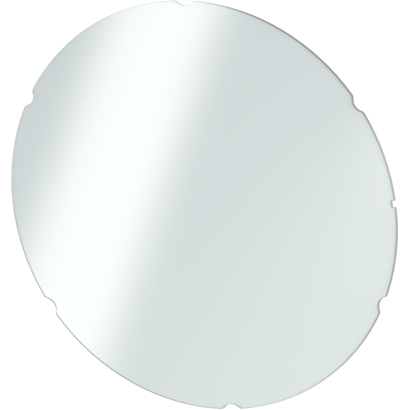

ARLFILTER20
ARLFILTER20
(optional)
Diffusore di luce per serie ARCSPOTL, 20°
ARLFILTER40
ARLFILTER40
(optional)
Diffusore di luce per serie ARCSPOTL, 40°
ARLFILTER60
ARLFILTER60
(optional)
Diffusore di luce per serie ARCSPOTL, 60°
ARLFILTER1060
ARLFILTER1060
(optional)
Diffusore di luce per serie ARCSPOTL, 10°x60°
ARLFILTER3060
ARLFILTER3060
(optional)
Diffusore di luce per serie ARCSPOTL, 30°x60°
ARLHSNOOTGY
ARLHSNOOTGY
(optional)

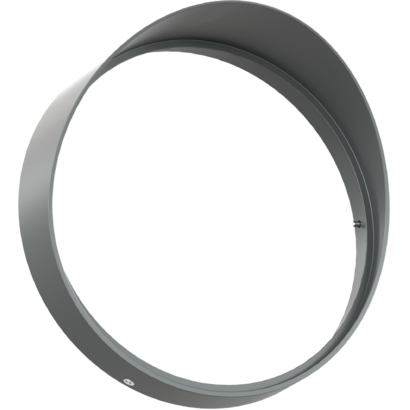

Mezza visiera per serie ARCSPOTL, RAL 7012
(optional)
Filtro anti abbagliamento a nido d'ape per serie ARCSPOTL, RAL 9006
MOSUNIBRACKJR
MOSUNIBRACKJR
(optional)

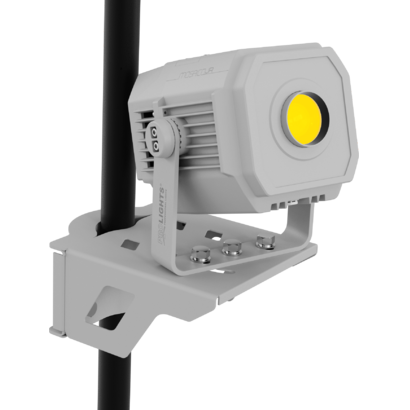

Staffa per MOSAICOJR per montaggio a parete e sospensione su pali
AWEXAC2L03
AWEXAC2L03
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m
AWEXAC2L05
AWEXAC2L05
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m
AWEXAC2L10
AWEXAC2L10
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m
AWEXAC2L20
AWEXAC2L20
(optional)
Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m
AWEXDC2L03
AWEXDC2L03
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m
AWEXDC2L05
AWEXDC2L05
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m
AWEXDC2L10
AWEXDC2L10
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m
AWEXDC2L20
AWEXDC2L20
(optional)
Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m
AWEXDC1221ADP
AWEXDC1221ADP
(optional)
Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa
AWEXAC12ADP
AWEXAC12ADP
(optional)
Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2
IPTESTBOX
IPTESTBOX
(optional)
Tester portatile di vuoto e pressione per dispositivi ProLights IP
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

User manual

DMX chart & personalities

File name File size Download
DMX chart Arcspotlvw_DMX_CHARTS.pdf 172KB
ARCSPOTLVW Firmware rev. 1.1.00.0
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.00.0 STABLE 06/05/2024 Improvements:
  • Improved RDM compliance.
  • Improved Dimmer behavior.
  • Improved CCT accuracy.
Fixed Bugs:
  • Some functions cannot be set via control channel.
