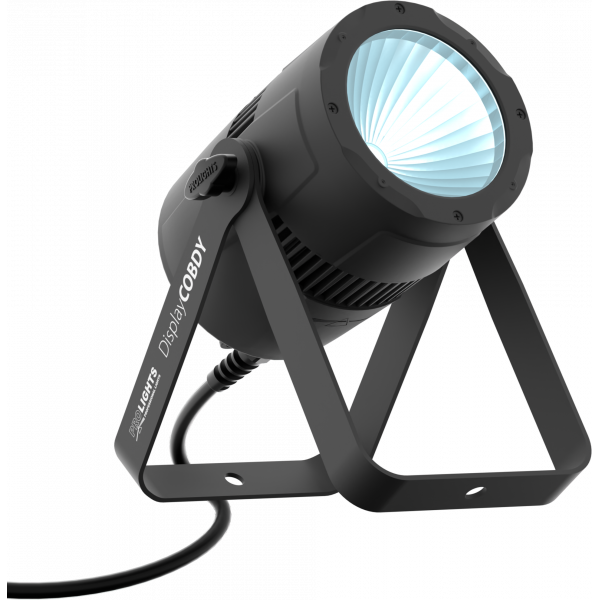

DisplayCob DY

ORDER CODE: DISPLAYCOBDY

Par compatto con COB LED 45W daylight con riflettori parabolici

DisplayCob DY è la versione compatta del popolare StudioCob DY, perfetto per installazioni o location indoor. DisplayCob DY utilizza una sorgente COB LED da 45W bianco daylight 5.000 K combinata con uno speciale riflettore parabolico in alluminio che offre un output di 91 CRI estremamente luminoso ed omogeneo, oltre ad un sistema di lenti intercambiabili che vanno da 60° (incl.) a 30° (incl.) e 15° (opt.).

Caratteristiche principali:

  • Par compatto con sorgente COB LED Cold white da 45W con elevato CRI
  • HD Dimming ed estese palette colore
  • Diverse possibilità di lenti 15° - 30° - 60° e bandiere
Vedi varianti

PHOTO GALLERY

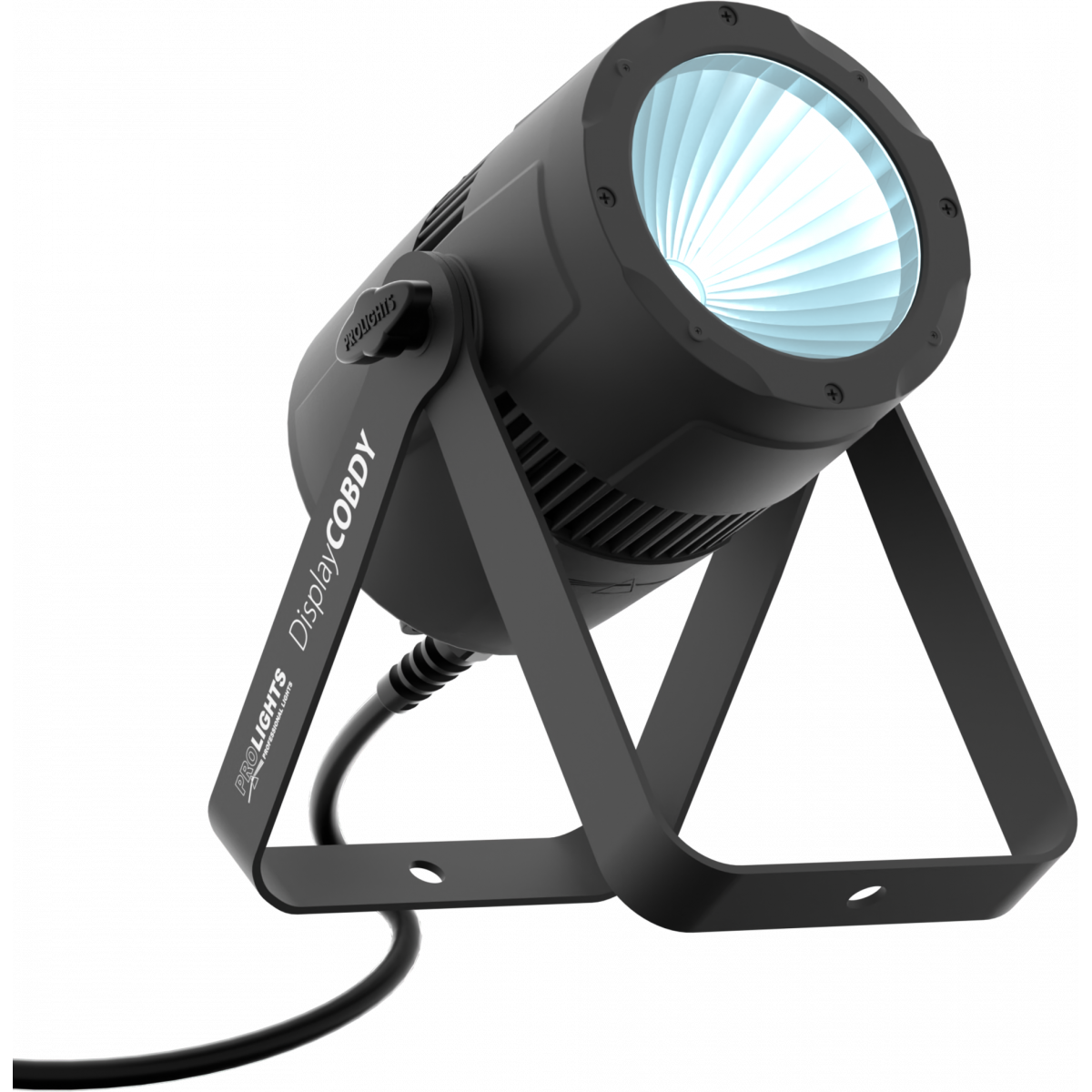

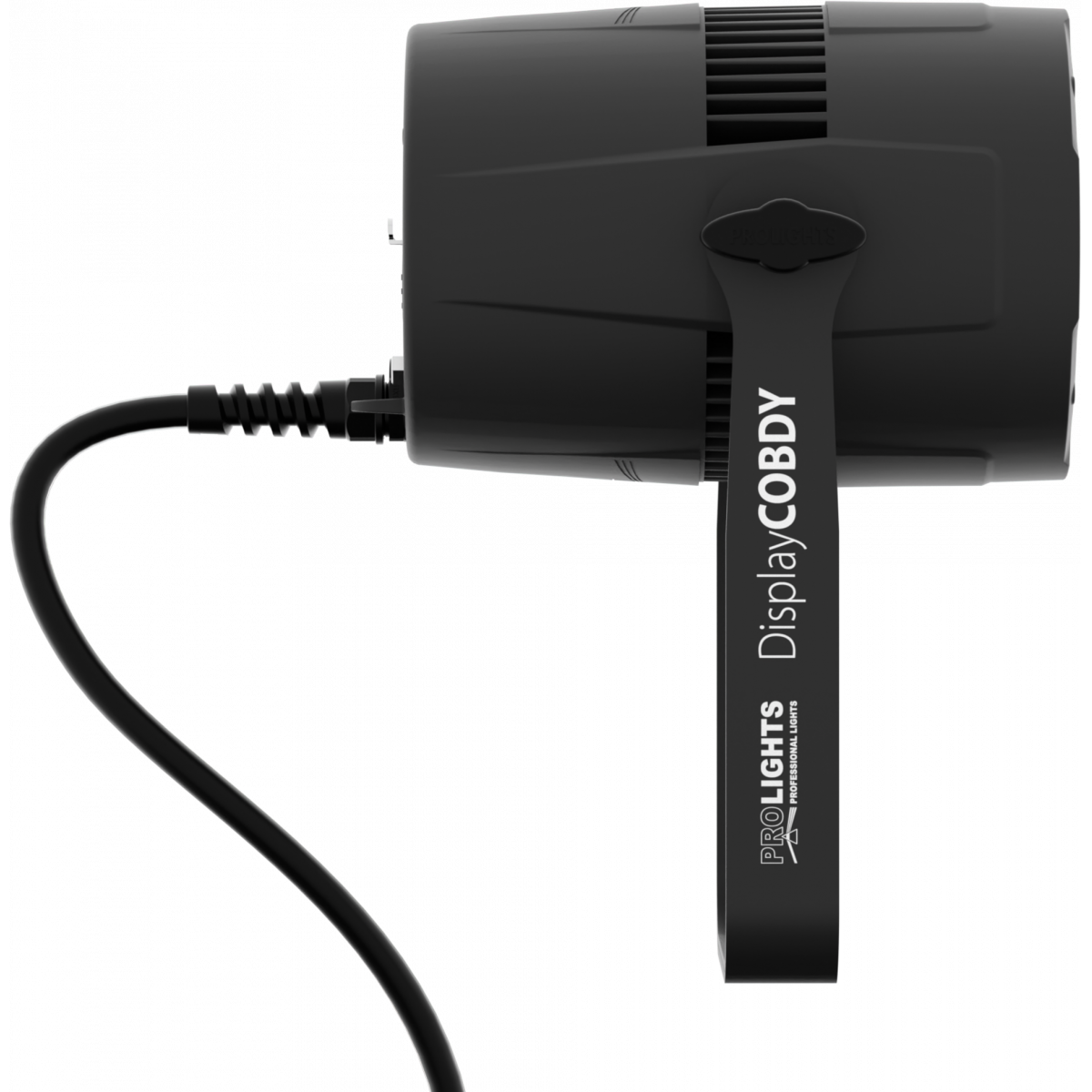

DisplayCob DY
DisplayCob DY
DisplayCob DY
DisplayCob DY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 45W Bianco COB Led
  • CCT: 5.000
  • Flusso luminoso: (30°) 2'651 - (60°) 2'684 @full
  • Lux: (30°) 313lx @5 m full
  • Lux: (60°) 120lx @5 m full
  • CRI: >91
  • R9: >58
  • TLCI: >91
  • TM30 Rf: >88
  • TM30 Rg: >98
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 60°
  • Angolo di campo: 80°
  • Tipo lente: riflettore parabolico in combinazione con lente Fresnel HD
  • Ottiche aggiuntive: 30° (inc) - 15° (opt)
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale dimmer e strobo
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512
  • Canali DMX: 1 / 2 / 5channel
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 28 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 52W
  • Output (a 230V): 29 unità connesse in serie
  • Fattore di potenza: >0,98
  • Corrente di spunto: 110VAC/5.3A, 230VAC/7.45A
CARATTERISTICHE FISICHE
  • Grado IP: 20

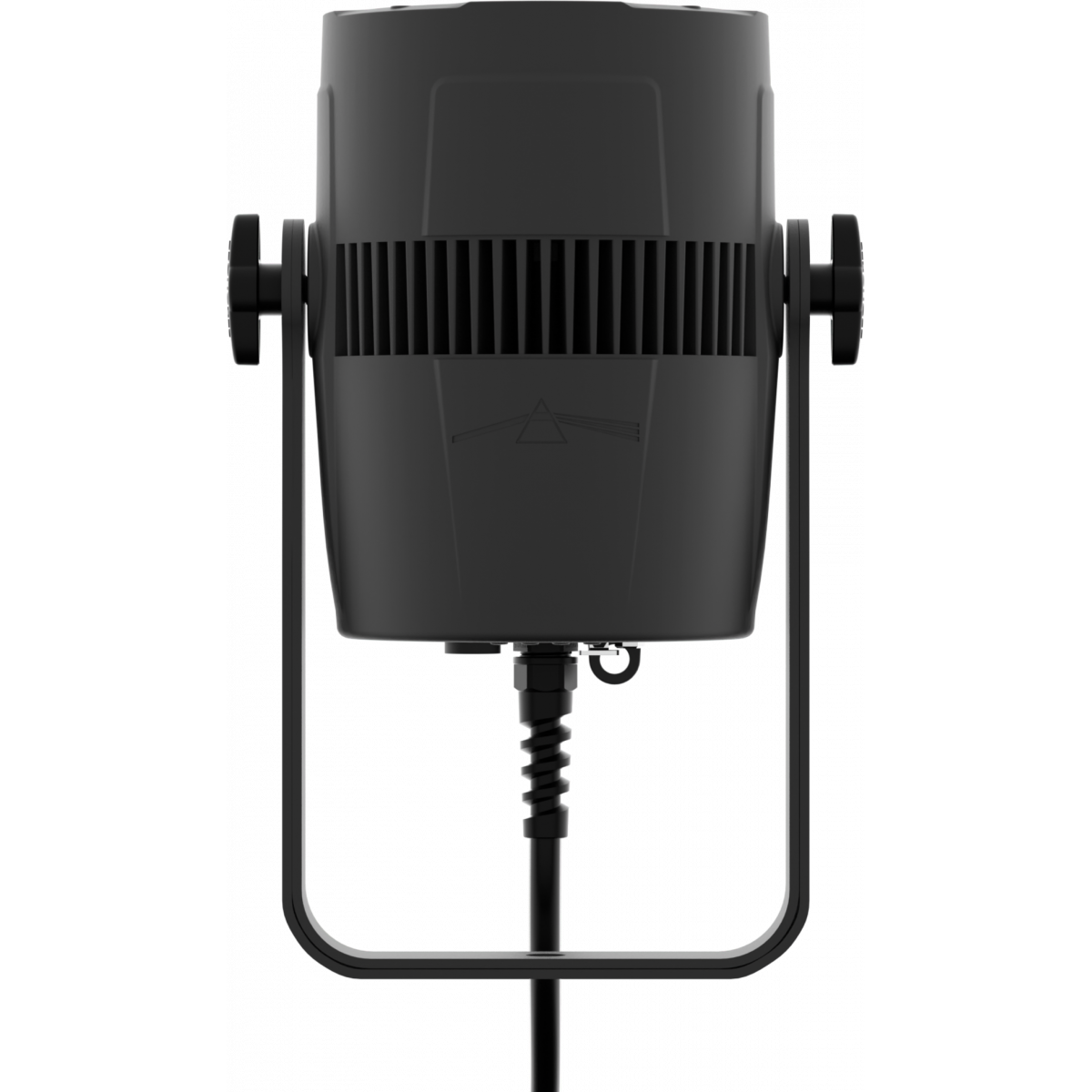

  • Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra

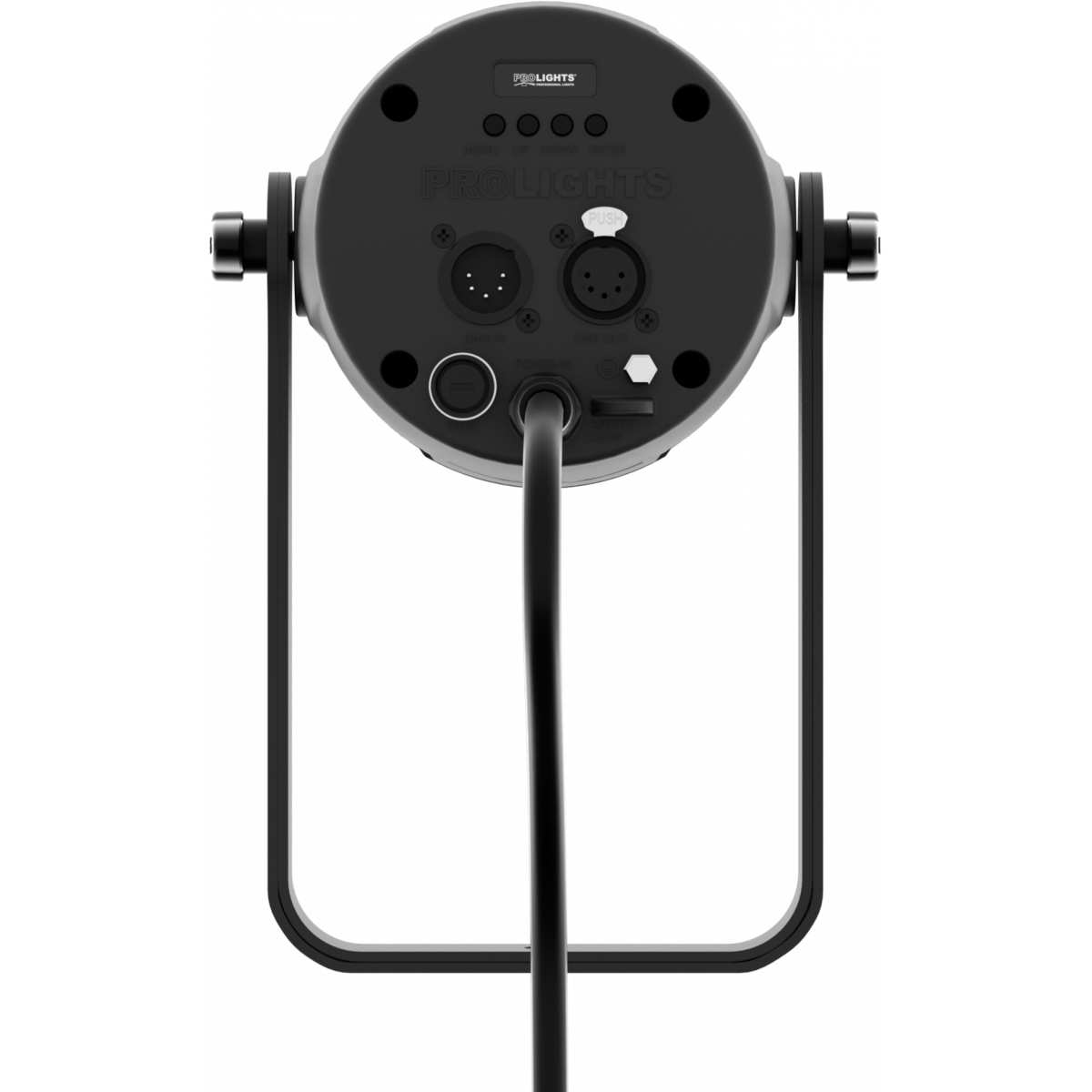

  • Connessione di segnale: XLR 5p IN/OUT connectors
  • Connessione di alimentazione: connessione IP pressofusa per l'alimentazione di ingresso
  • Dimensioni (LxAxP): 166x118x250mm / 6.54''x4.65''x9.84''
  • Peso: 1,85kg / 4.08lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Accessori e prodotti correlati

DISPLAYCOBL30
DISPLAYCOBL30
(included)
Ottica per proiettori led serie DISPLAYCOB, 30°
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
DISPLAYCOBL15
DISPLAYCOBL15
(optional)
Ottica per proiettori led serie DISPLAYCOB, 15°
DISPLAYCOBBDBK
DISPLAYCOBBDBK
(optional)
4 alette direzionali per la regolazione del fascio di luce, per DISPLAYCOB, BK
DISPLAYCOBTPGBK
DISPLAYCOBTPGBK
(optional)
Telaio porta gelatina per proiettori DISPLAYCOB, black
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Displaycobdy_A4_DATASHEET_(EN).pdf 425KB
Letter datasheet Displaycobdy_A4_DATASHEET_(IT).pdf 421KB

User manual

DMX chart & personalities

File name File size Download
DMX chart Displaycobdy_DMX_CHARTS.pdf 37KB
DISPLAYCOBDY Firmware rev. 1.8
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_displaycobdy_1ch.hedDownload
prolights_displaycobdy_2ch.hedDownload
prolights_displaycobdy_5ch.hedDownload
manufacturer fixture library (Link) Link
displaycobdy_1ch.fdfDownload
displaycobdy_2ch.fdfDownload
displaycobdy_5ch.fdfDownload
manufacturer fixture library (Link) Link
prolights@display_cob_dy@1_channel@ma_library_update_v14.2.xmlpDownload
prolights@display_cob_dy@2_channel@ma_library_update_v14.2.xmlpDownload
prolights@display_cob_dy@5_channel@ma_library_update_v14.2.xmlpDownload
manufacturer fixture library (Link) Link
display cob dy 1 channel.fix2Download
display cob dy 2 channel.fix2Download
display cob dy 5 channel.fix2Download
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D SKP Displaycobdy_3D.skp 2MB
3D RFA Displaycobdy_3D.rfa 1MB
2D Displaycobdy_CAD_2D.dwg 5MB
3D Displaycobdy_CAD_3D.dwg 433KB
2D cad symbols Displaycobdy_CAD_2DSYMBOLS.dwg 55KB
Technical drawing Displaycobdy_TECHNICAL_DRAWING.pdf 243KB
VectorWorks VECTORWORKS_SYMBOLS.vwx 880KB
VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 317MB
VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 488MB

Tech docs

File name File size Download

Software

File name File size Download
Software Prolights Dialux Plug-In 192MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.8 STABLE 04/12/2023 New Functions:
  • Added Dimmer Curve Linear, S-Curve, Square Law (default value), Inverse Square Law
Improvements:
  • "Dimmer Mode" changed to "Dimmer Speed". So:
    • Dimmer Mode "Off" changed to Dimmer Speed "Auto" (default value)
    • Dimmer Mode "Dimmer 1" changed to Dimmer Speed "Fast"
    • Dimmer Mode "Dimmer 2" changed to Dimmer Speed "Medium"
    • Dimmer Mode "Dimmer 3" changed to Dimmer Speed "Slow"
 Rev. 1
Rev. 2
Rev. 3
Rev. 4
