DOTQ

Dot Q

DISCONTINUO

Order Code: DOTQMR

Source
15W RGBW LED
IP rating
 IP65 (fronte) - IP54 (fondo) per installazioni esterne temporanee, non fisse
Weight
0,6kg / 1.32lbs

Key Features

  • Colori saturi e pastello nitidi e potenti da un singolo LED RGBW da 15W
  • Finitura cromata, forma ultra compatta e classificazione IP65 per un'incredibile versatilità
  • Le opzioni DOTQPACK includono flight case in ABS contenente 6 fixtures, stazione di ricarica, top hats, filtri frost magnetici, controller IR, viti ad anello, ventose e gioghi

Dot Q è un proiettore LED a batteria ultra compatto e wireless, progettato per illuminare l'interno o l'esterno di una stanza nella sua interezza. La forma compatta e le finiture cromate gli permettono di essere utilizzato ovunque ci sia bisogno di quel "quid" in più per completare il perfetto design dell'evento.

Read less
Dot Q è un proiettore LED a batteria ultra compatto e wireless, progettato per illuminare l'interno o l'esterno di una stanza nella sua interezza. La forma compatta e le finiture cromate gli permetton...

Photo Gallery

DOTQMR
DOTQMR
DOTQMR
DOTQMR
DOTQMR

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 15W RGBW LED
  • Flusso luminoso: 550
  • Lux: 710lx @3 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 15°
  • Angolo di campo: 23°
  • Ottiche aggiuntive: magnetic frost filter included for wider diffusion
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • Preset bianchi: 2.800 K - 9.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: preset bianchi incorporati
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: frost, foots, IR, charger, bracket
  • Tilt range: ° supporto del piede regolabile per la regolazione dell'inclinazione (fino a 20 °)
  • Corpo: corpo in policarbonato ad alta resistenza
  • Colore: finitura specchiata
CONTROLLO
  • Protocolli supportati: W-DMX, RDM
  • Canali DMX: 5 / 9channel
  • Controllo Wireless: Ricevitore Wireless Solution integrato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display 3 chars
  • IR: controllo remote tramite IR per l'indirizzamento, il settaggio ed il controllo dell'unità
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Temperatura d'esercizio: 0° ~ +35° Ta
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
BATTERIA
  • Batteria: 11,1V litio
  • Autonomia in modalità cambia colori, fino a: 10h
  • Autonomia in modalità singolo colori, fino a: 15h
  • Autonomia in modalità full white, fino a: 5h
  • Connessione di ricarica: cavo di alimentazione
  • Tempo di ricarica: 3h/max
  • Stato della batteria: indicatore di stato batteria
CARATTERISTICHE FISICHE
  • Grado IP: IP65 (fronte) - IP54 (fondo) per installazioni esterne temporanee, non fisse
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Dimensioni (LxAxP): 102x120x105mm / 4.02''x4.72''x4.13''
  • Peso: 0,6kg / 1.32lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC

Accessori e prodotti correlati

Opzionale <b>ÆtherBox</b>

Transceiver CRMX a singolo universo IP65, con DMX ed Ethernet, Wi-Fi, Bluetooth, compat. batteria

Order Code: AETHERBOX

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

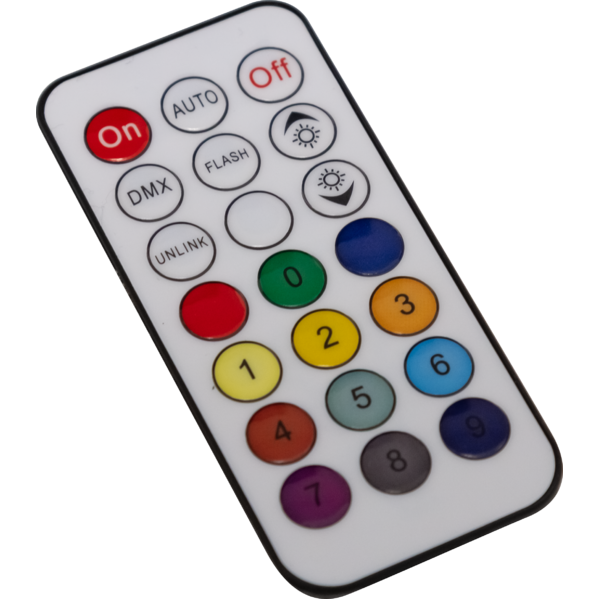

Opzionale DOTQIRC

IR remote controller per DOTQ

Order Code: DOTQIRC

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetDotq_LETTER_DATASHEET_(EN).pdf(28/09/2021)249KB
Letter datasheetDotq_A4_DATASHEET_(IT).pdf(04/05/2021)254KB
Letter datasheetDotq_A4_DATASHEET_(EN).pdf(02/09/2021)250KB

User manual User manual

File name File size Download
User manualDotq_USER_MANUAL_ITEN.pdf(21/11/2024)2MB
User manualGENERAL_BATTERY_SAFETY_INFO.pdf(27/04/2023)3MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB
User manualDotq_General_Safety_Information.pdf(26/04/2023)10MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartDotq_DMX_CHARTS.pdf(01/02/2018)50KB

DOTQ Firmware rev. 1.0.01

manufacturer fixture library (Link) Link
prolights_dotq.d4Download
manufacturer fixture library (Link) Link
prolights_dotq_ext.hedDownload
prolights_dotq_std.hedDownload
manufacturer fixture library (Link) Link
dotq_9ch.fdfDownload
prolights@dot_q@extended@ma_library_update_v15.0.xmlpDownload
prolights@dot_q@standard@ma_library_update_v15.0.xmlpDownload

Photometrics Photometrics

File name File size Download
PhotometricsDotq_PHOTOMETRICS.pdf(26/02/2020)748KB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D RFADotqmr_3D.rvt(09/03/2020)457KB
3D SKPDotq_3D.skp(26/03/2020)501KB
3DDotq_CAD_3D.dwg(18/02/2020)686KB
2DDotq_CAD_2D.dwg(26/10/2020)2MB
2D cad symbolsDotqmr_CAD_2DSYMBOLS.dwg(09/03/2020)60KB
Technical drawingDotq_TECHNICAL_DRAWING.pdf(26/10/2020)152KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksVECTORWORKS_SYMBOLS.vwx(09/03/2020)261KB

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB .PRL Nessun software necessario vedere User Manual
CAVO DI RETE .EHEX Professional Uploader Guida
CAVO DI RETE .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica   la pagina accessori del prodotto.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0.01 STABLE 17/05/2017
