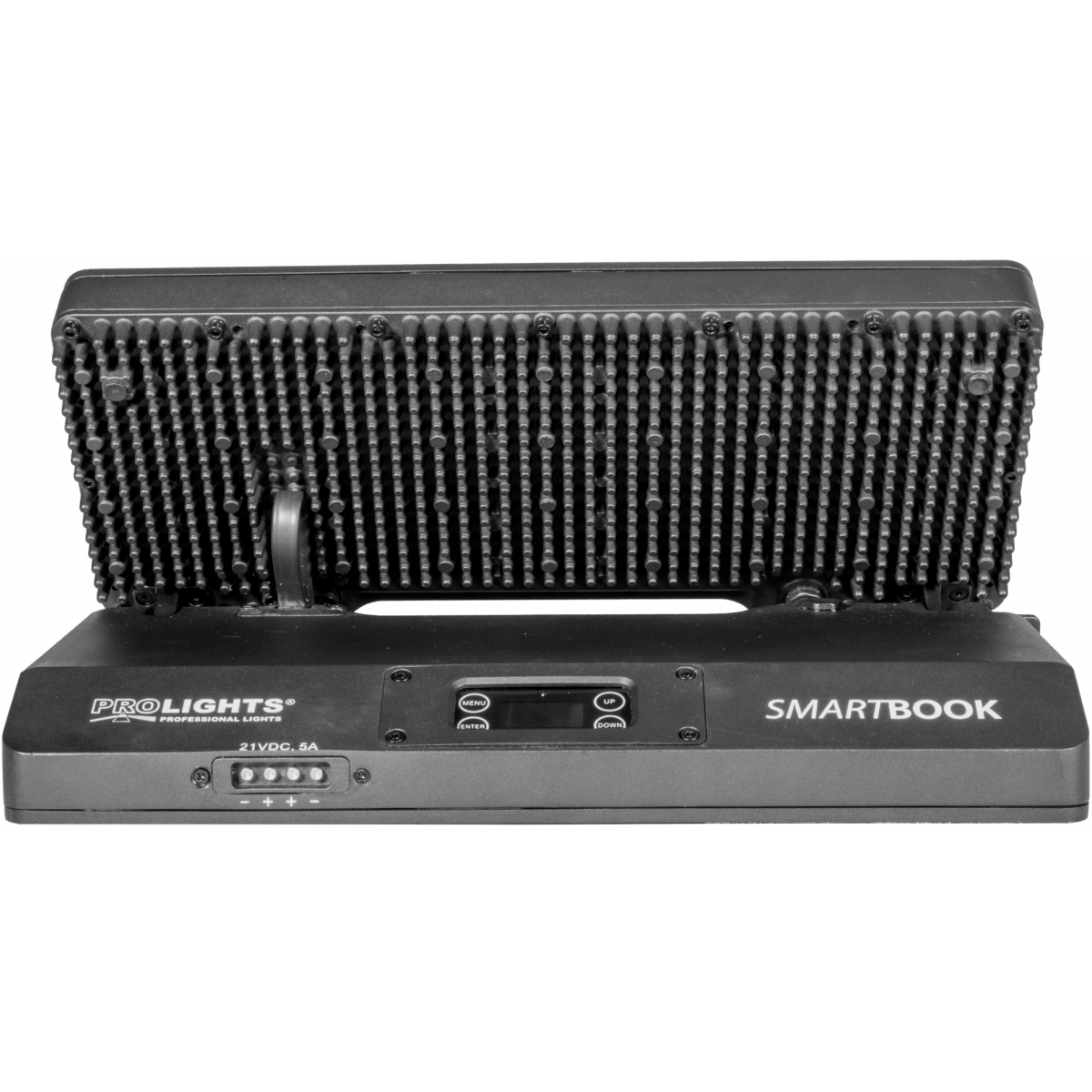

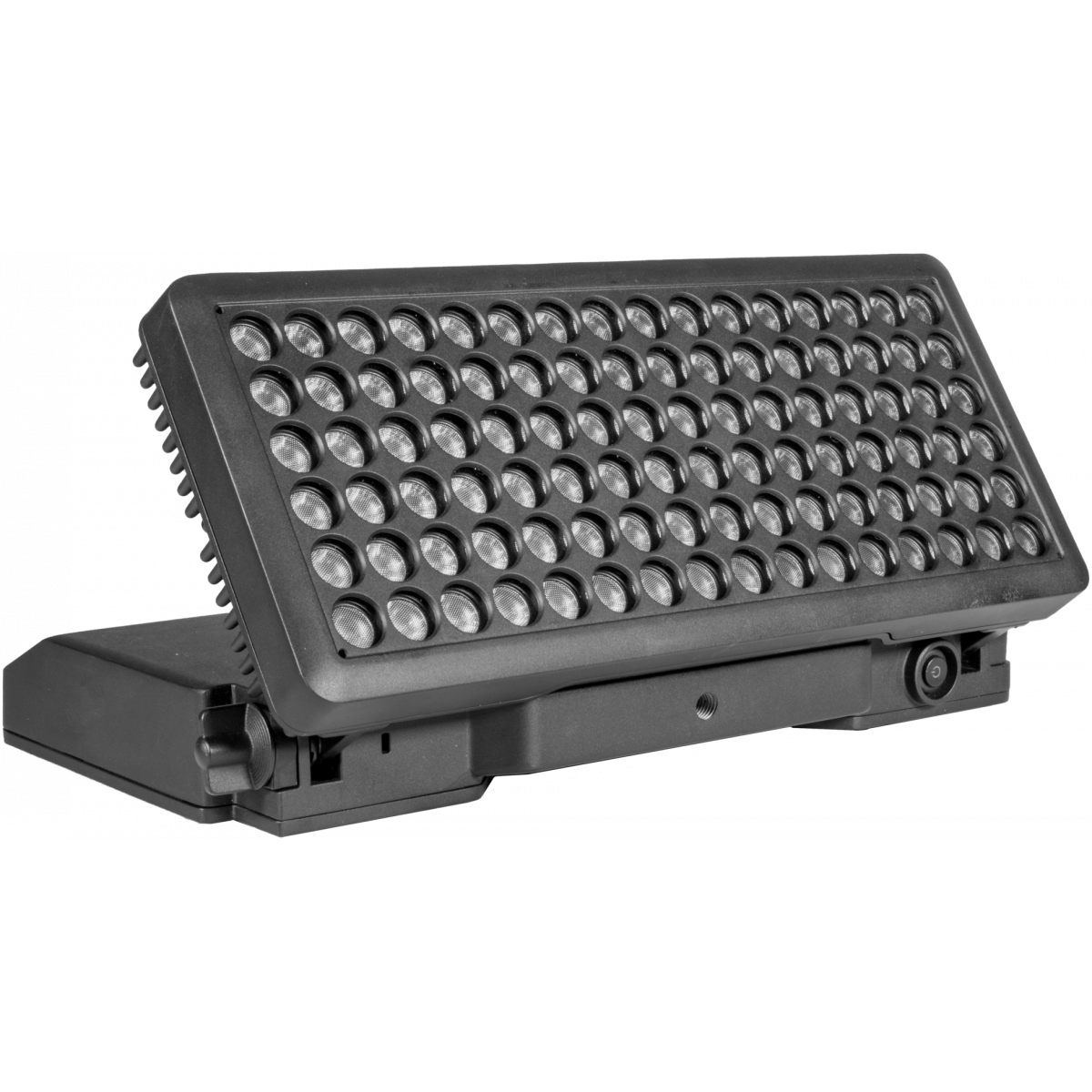

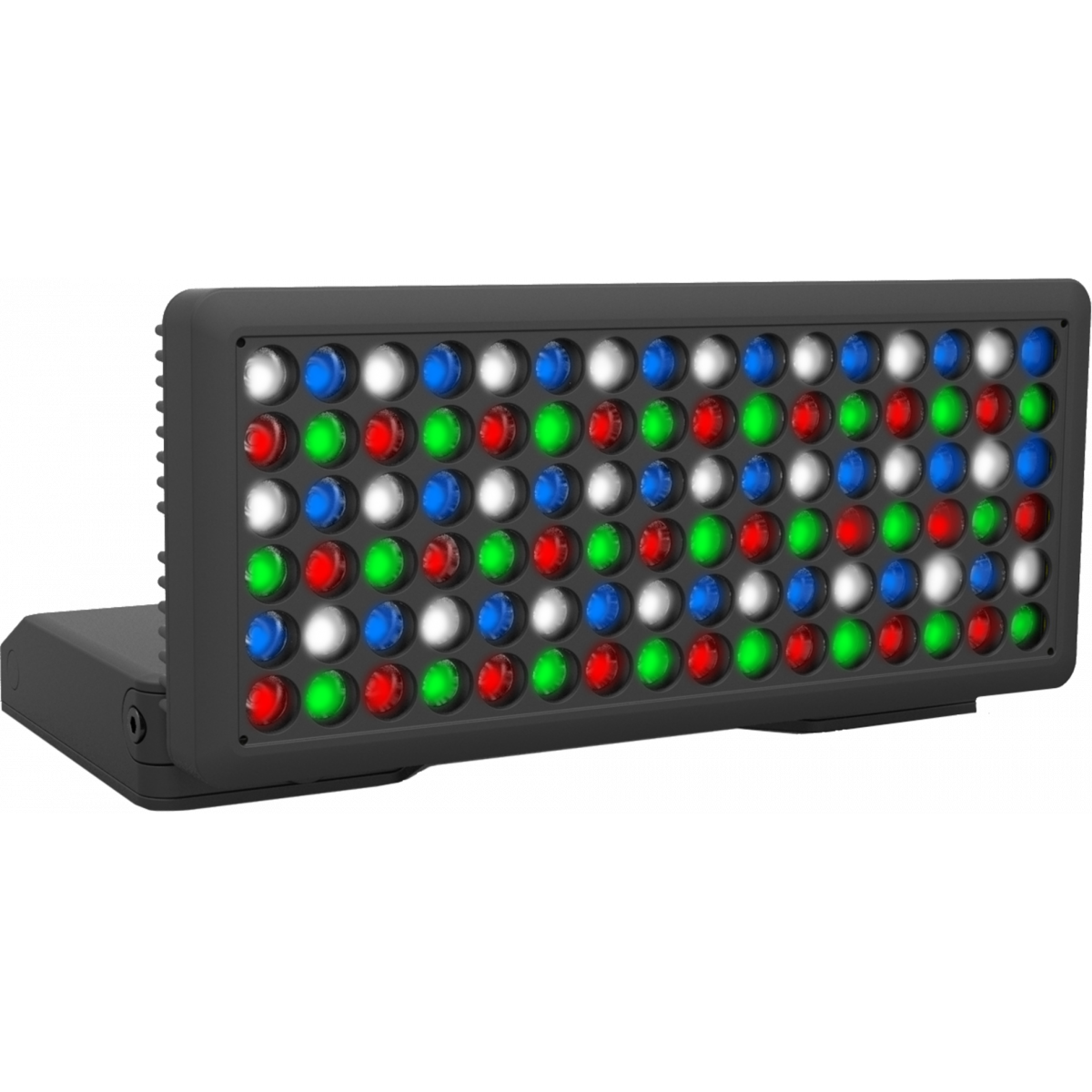

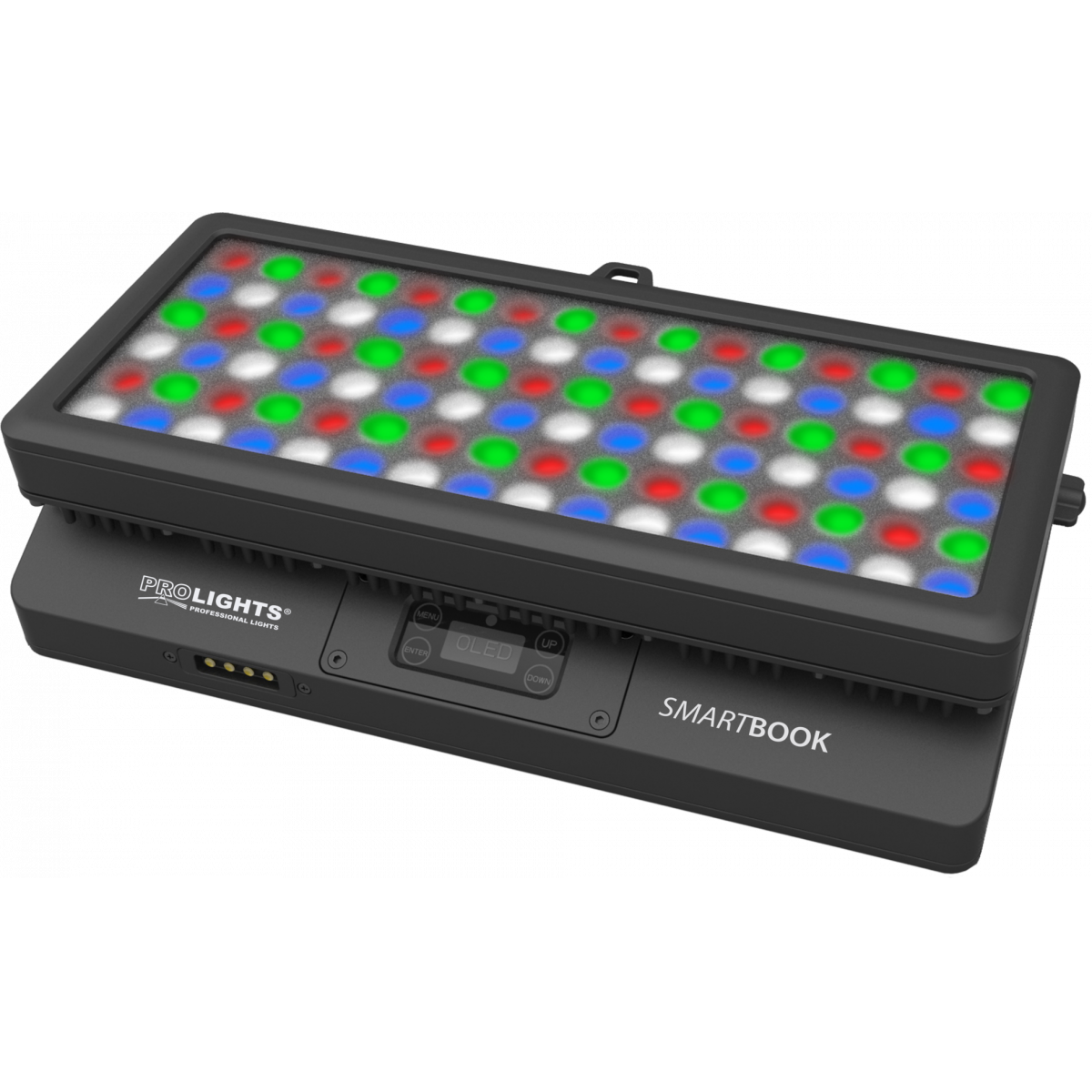

Smart Book

Proiettore wash LED a batteria con sorgente 96x3W

Smart Book è una proiettore wash LED a batteria, ultra compatto e con un design pieghevole. Smart Book è uno strumento ideale per l'illuminazione di edifici, monumenti storici e qualsiasi utilizzo all'esterno grazie al suo grado di protezione IP65. Smart Book utilizza un innovativo sistema magnetico per il sistema ottico. Controllabile tramite W-DMX e ricaricabile grazie alla stazione di ricarica che si trova all'interno del pratico flight-case.

Caratteristiche principali:

  • 96x3W LED RGBW con un filtro magnetico +50° incluso
  • Classificato IP65 per utilizzo all'esterno e movimento tilt 90°.
  • Ricevitore wireless W-DMX integrato.
Vedi varianti

PHOTO GALLERY

Smart Book
Smart Book
Smart Book
Smart Book
Smart Book
Smart Book
Smart Book

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 96x3W RGBW LEDs
  • Flusso luminoso: without filter: 3'019,9 lm - with 50° filter: 2'117 lm - with 60x10° filter: 2'261
  • Lux: without filter: 1'593 lx - with 50° filter: 404 lx - with 60x10° filter: 608lx @3 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: without filter: 24° - with 50° filter: 35° - with 60x10° filter: 40x24°
  • Angolo di campo: without filter: 40° - with 50° filter: 70° - with 60x10° filter: 81x45°
  • Ottiche aggiuntive: magnetic 60x10° asymmetric filter (optional)

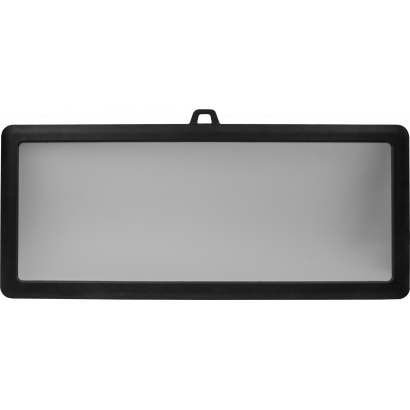

  • Altro: magnetic +50° filter (included)
SISTEMA COLORE
  • Miscelazione del colore: RGBW
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO

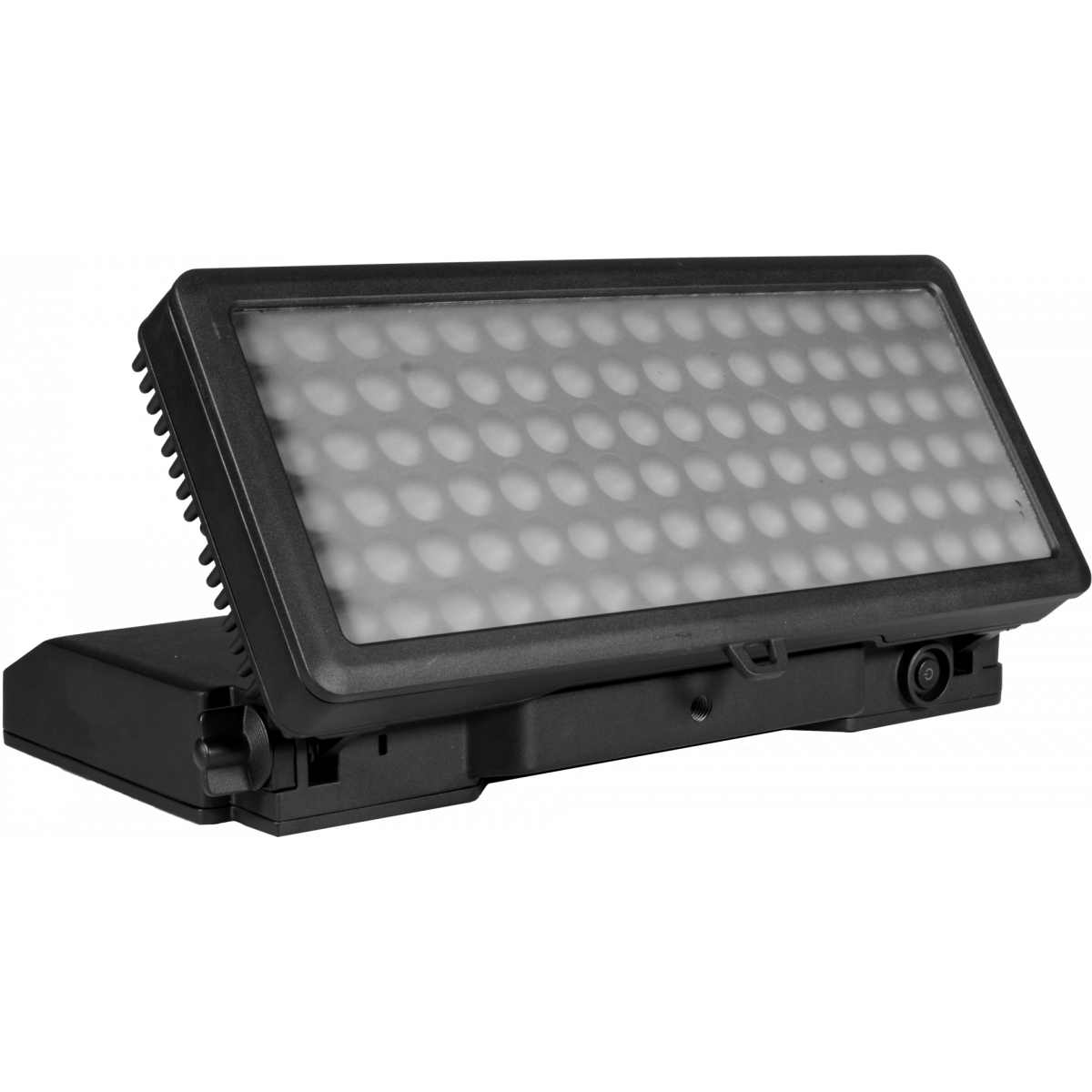

  • Hardware a bordo: foldable head to focus the beam
  • Tilt angle: 0 - 90°
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: W-DMX
  • Canali DMX: 4 / 6 / 10channel
  • Controllo Wireless: integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden
  • Display: Graphic User Interface
  • IR: controllo remoto tramite IR
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: 0° ~ +45°
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Potenza massima assorbita: 424W
  • Potenza massima assorbita (a 120V): 426W
BATTERIA
  • Batteria: 26 A h - 18,5V
  • Autonomia in modalità cambia colori, fino a: 12h
  • Autonomia in modalità singolo colori, fino a: 12h
  • Autonomia in modalità full white, fino a: 9h
  • Connessione di ricarica: caricatore rapido magnetico
  • Tempo di ricarica: 7h/max
  • Stato della batteria: indicatore di carica su display
CARATTERISTICHE FISICHE
  • Grado IP: 65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Connessione dati: W-DMX receiver
  • Connessione di alimentazione: connettore magnetico di ricarica rapida
  • Dimensioni (LxAxP): 395x213x101mm / 15.55''x8.39''x3.98''
  • Peso: 8,4kg / 18.52lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM

Varianti

Code
Smartbook
Flight case con ricarica
IRC
AC cable
SMARTBOOK1
SMARTBOOK1 (DISCONTINUO)
1
No
No
No

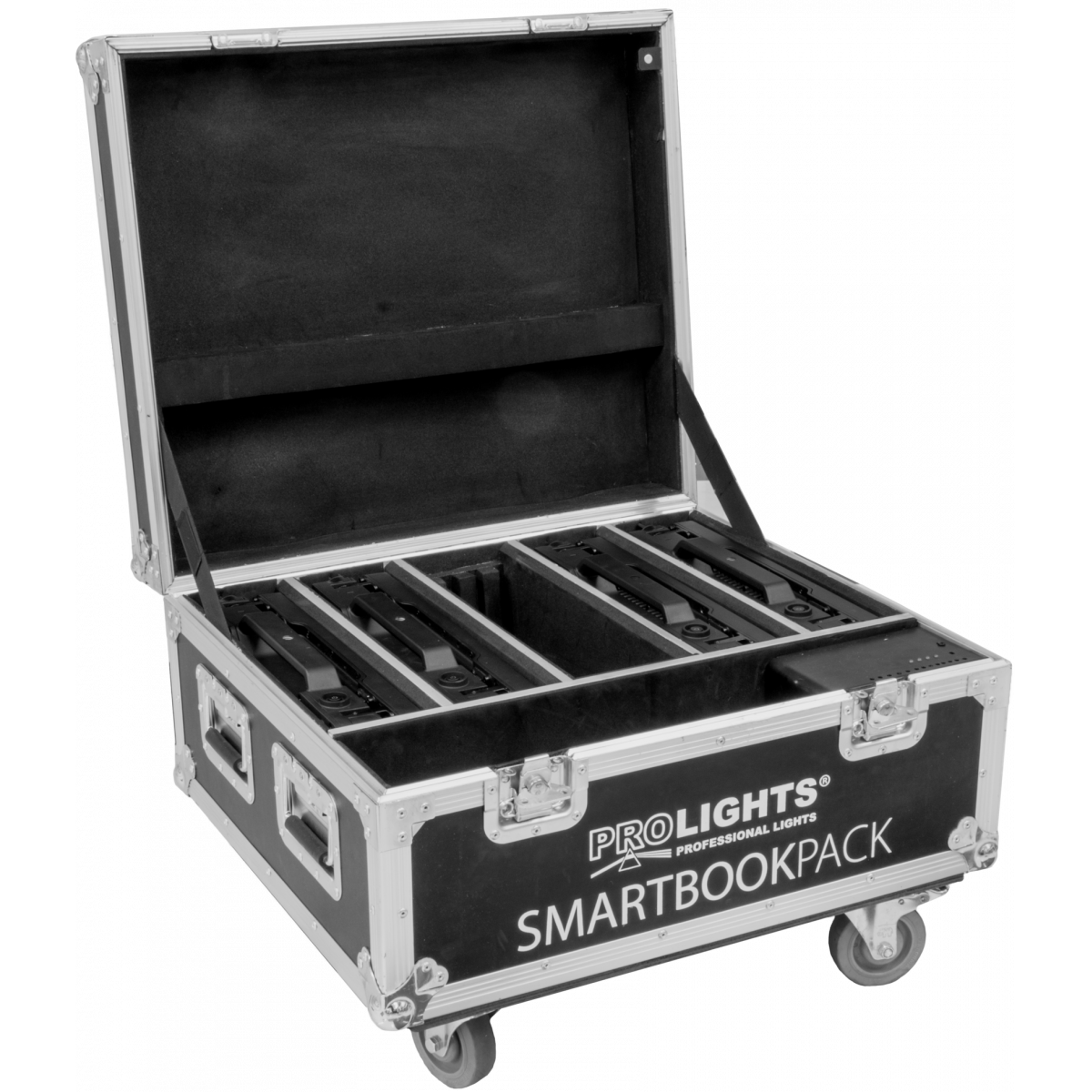

SMARTBOOKPACK
SMARTBOOKPACK (DISCONTINUO)
4
1
1
1

Accessori e prodotti correlati

<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
LRLUNA
LRLUNA
(optional)
Ricetrasmettitore DMX Single Universe con Bluetooth
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black

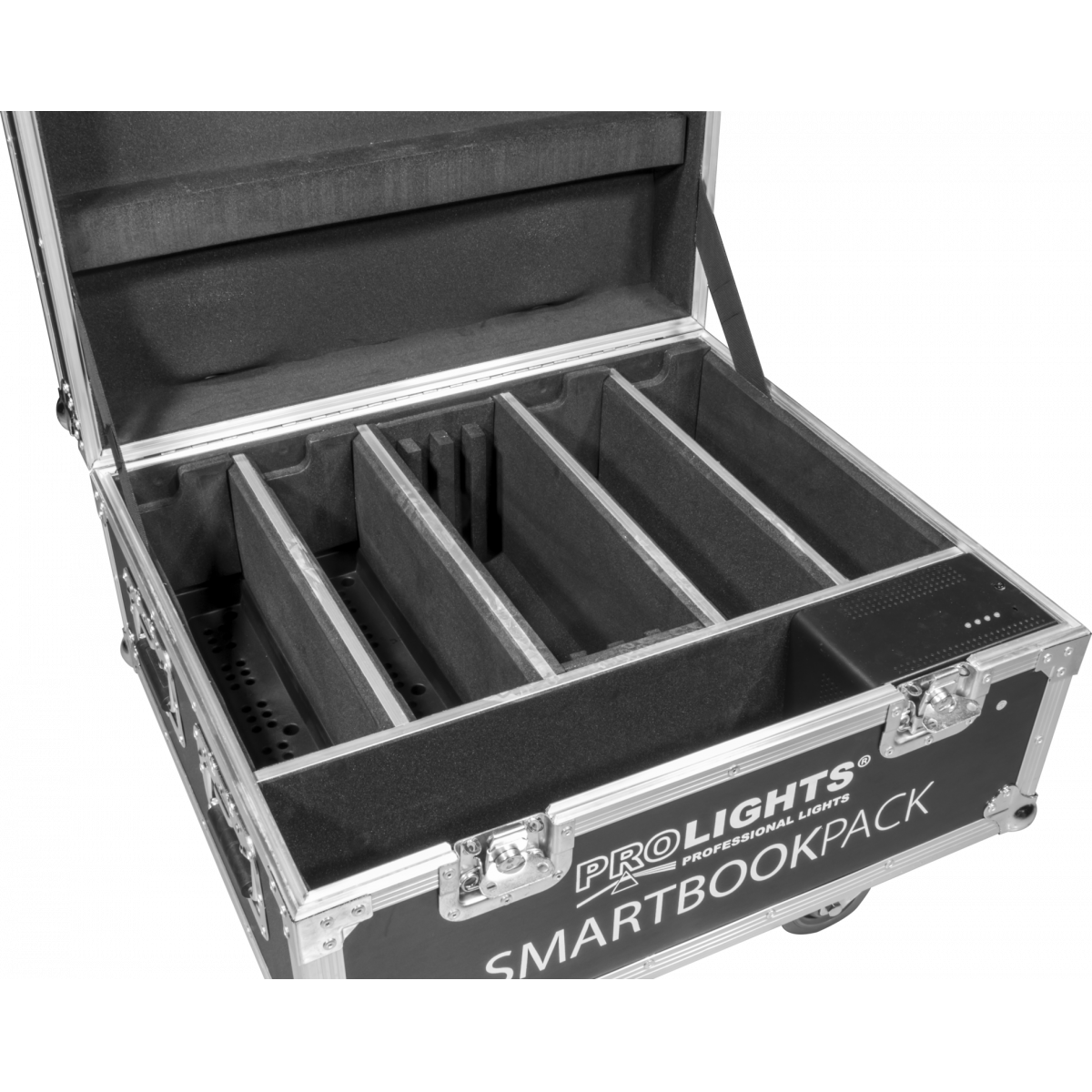

FCLSMARTBOOKE
FCLSMARTBOOKE
(optional)
Flight case per 4 SMARTBOOK1, ricarica-batterie incluso.
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

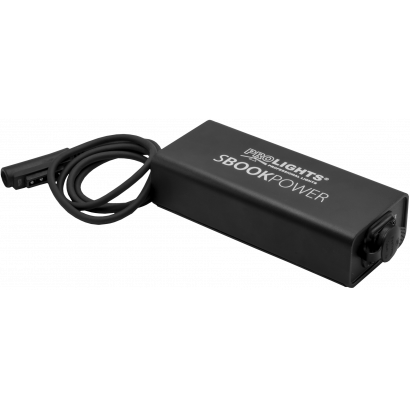

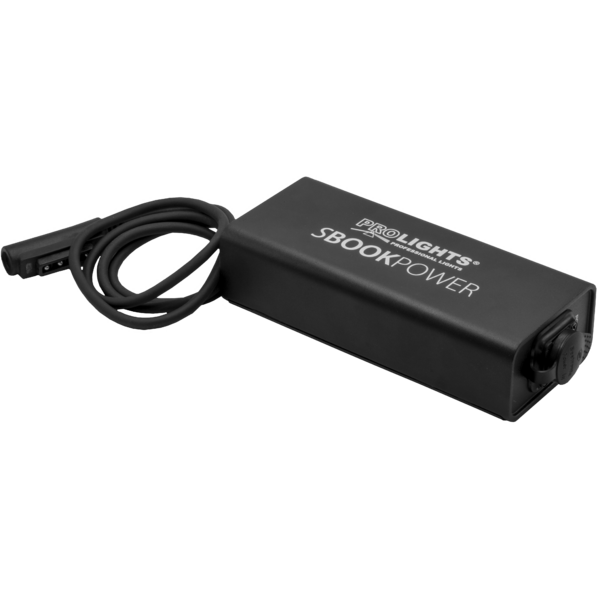

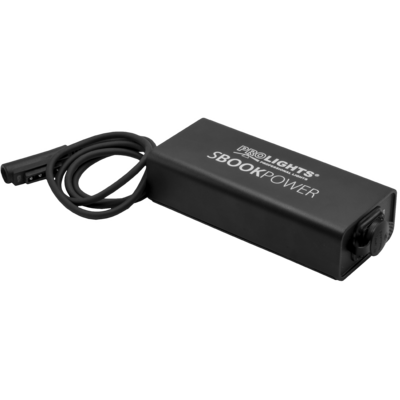

SBOOKPOWER
SBOOKPOWER
(optional)
Caricatore IP65 per SMARTBOOK

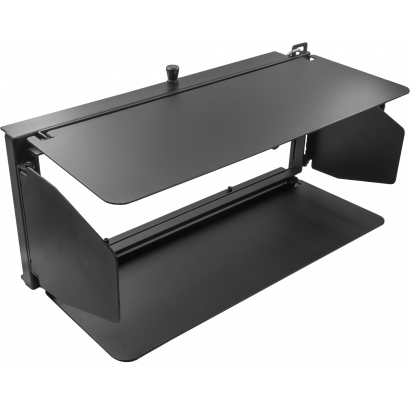

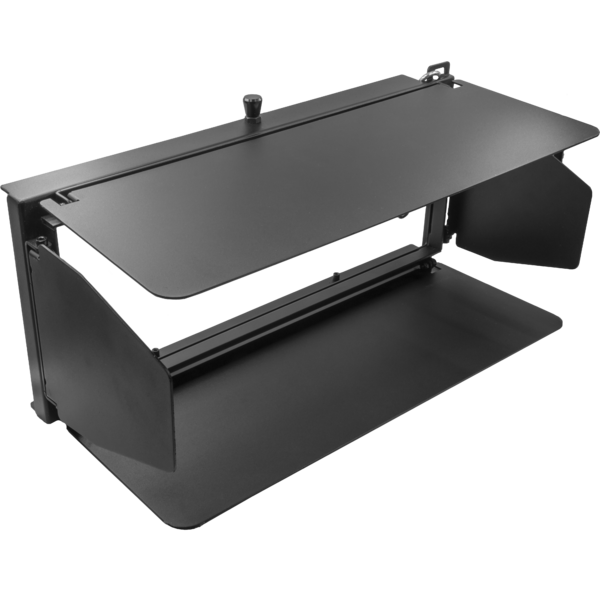

SBOOKBD
SBOOKBD
(optional)
4 alette nere per la regolazione del fascio di luce

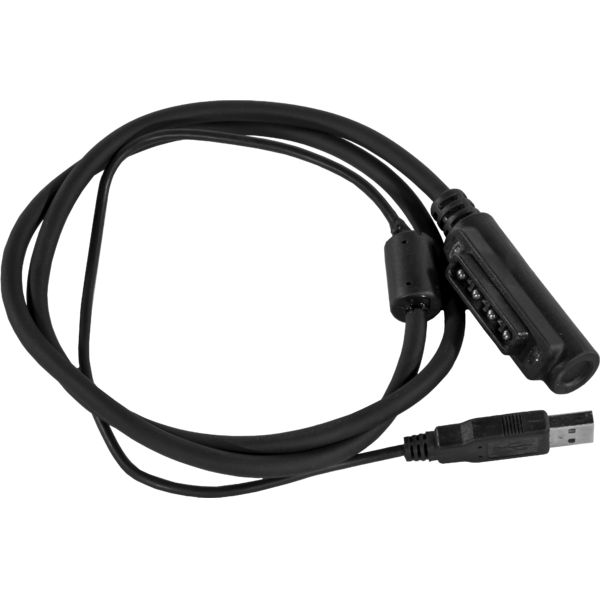

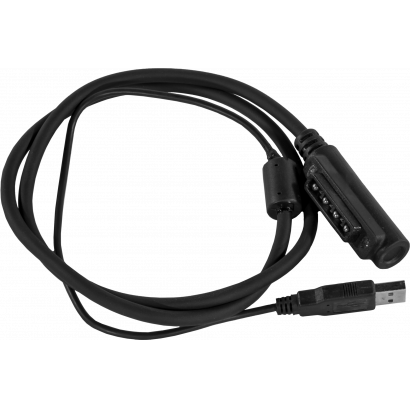

SBUPBOXI
SBUPBOXI
(optional)
Interfaccia usata tra UPBOX1U e SMARTBOOK per l'aggiornamento firmware
PRL-IRC
PRL-IRC
(optional)
Controller IR 29 bottoni, RGBWAP, manual/static, programmi auto, fade

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Smartbook_A4_DATASHEET_(EN).pdf 281KB
Letter datasheet Smartbook_A4_DATASHEET_(IT).pdf 278KB
Letter datasheet Smartbookpack_A4_DATASHEET_(IT).pdf 278KB
Letter datasheet Smartbookpack_A4_DATASHEET_(EN).pdf 281KB

User manual

DMX chart & personalities

File name File size Download
DMX chart Smartbook_DMX_CHARTS.pdf 47KB
VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 310MB
VectorWorks VECTORWORKS_SYMBOLS.vwx 255KB
VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 478MB
SMARTBOOK Firmware rev. 1.7
manufacturer fixture library (Link) Link
prolights_smartbook.d4Download
manufacturer fixture library (Link) Link
prolights_smartbook_4ch.hedDownload
prolights_smartbook_6ch.hedDownload
prolights_smartbook_10ch.hedDownload
prolights@smartbook_6ch@.xmlDownload
prolights@smartbook_10ch@.xmlDownload
prolights@smartbook_4ch@.xmlDownload
manufacturer fixture library (Link) Link

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
3D RFA Smartbook_3D_REVIT.rvt 450KB
3D SKP Smartbook_3D_SKETCHUP.skp 504KB
2D Smartbook_2D.dwg 3MB
3D Smartbook_3D.dwg 734KB
2D cad symbols Smartbook_2DSYMBOLS.dwg 149KB
Technical drawing Smartbook_TECHNICAL_DRAWING.pdf 417KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.7 STABLE 13/12/2018 10 second default display backlight. Rev. 1
Rev. 2
