MOSAICOXLPLUS

Mosaico XL+

NEW
5 YEARS WARRANTY

Order Code: MOSAICOXLPLUS

Source
600W LED bianco ad alta potenza
Zoom range
6,8° - 52,1° motorizzato, lineare
IP rating
 IP66 per installazioni outdoor
Weight
35,5kg / 78.26lbs

Key Features

  • Classificazione IP66 per applicazioni di lunga durata e manutenzione minima
  • Dotato di sistema di zoom lineare 6° - 50° adatto sia per installazioni sia a corto che a lungo raggio
  • Sorgente LED bianco da 600W a 6.300 K e output di 23'600 lumen
  • Vasta gamma di funzioni incluso CMY e CTO lineare, modulo profile e ruota animazione

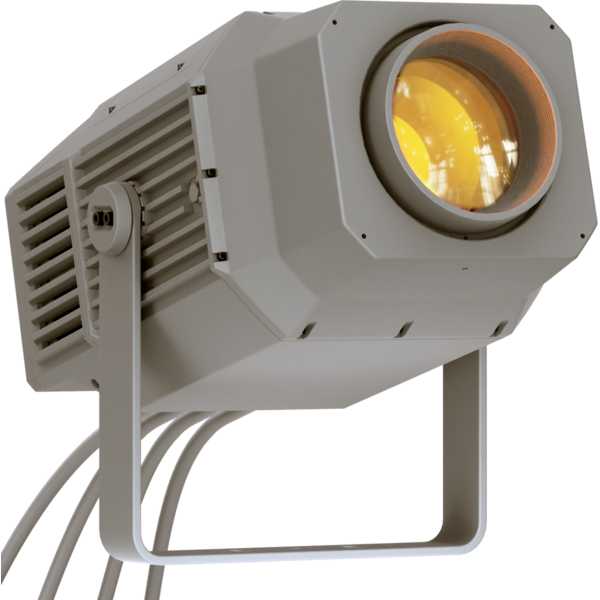

Mosaico XL+ è un potente proiettore LED progettato per installazioni outdoor, ideale per la proiezione a lungo raggio di textures, immagini e loghi su edifici e paesaggi. Costruito con una resistente struttura pressofusa IP66, Mosaico XL+ offre un output di 23'600 lumen e molteplici caratteristiche, incluso il sistema di miscelazione colore CMY+CTO e il modulo profile per sagomare accuratamente l'area da illuminare. Lo spettacolare zoom che va da 6° a 50° consente a questa fixture di essere installata a qualsiasi distanza, rendendolo versatile in installazioni vicine o a lungo raggio e perfetto per illuminare in maniera statica o dinamica le facciate degli edifici.

Read less
Mosaico XL+ è un potente proiettore LED progettato per installazioni outdoor, ideale per la proiezione a lungo raggio di textures, immagini e loghi su edifici e paesaggi. Costruito con una resistente ...

Photo Gallery

MOSAICOXLPLUS
MOSAICOXLPLUS
MOSAICOXLPLUS
MOSAICOXLPLUS
MOSAICOXLPLUS

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 600W LED bianco ad alta potenza
  • CCT: 6.300
  • Flusso luminoso: (6,8°) 17'404 lm - (52,1°) 23'570 lm @Full
  • Lux: (6,8°) 59'962 lx - (52,1°) 1'454lx @5 m full
  • Durata media sorgente: > 20.000 h
OTTICA
  • Zoom range: 6,8° - 52,1° motorizzato, lineare
  • Diametro lente: 135mm / 5.31''
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Focus: motorizzato
SISTEMA COLORE
  • Miscelazione del colore: CMY lineare
  • CCT: correzione lineare CTO 3.000 K - 6.000 K
  • Ruota colori: open + 6 filtri colorati intercambiabili
EFFETTI DINAMICI
  • Shutter: 4 ghigliottine a 2 motori e rotazione ±30°, rotazione modulo ±45°
  • Ruota di animazione: ruota animazione indicizzabile con rotazione oraria e antioraria
  • Gobos rotanti: 7 gobo rotanti + open, intercambiabili, indicizzabili
  • Dimensioni gobos (BN): outer: 26,9 mm - image: 20,5 mm
  • Dimensioni gobos (Colore): outer: 26,9 mm - image: 20,5 mm
  • Prisma circolare: 4f con rotazione bidirezionale, Indicizzabile
  • Frost: doppio soft-edge e heavy
  • Iris: 5 ~ 100% motorizzato
CORPO
  • Hardware a bordo: punti di ancoraggio sul frontale per il montaggio degli accessori
  • Corpo: Corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio C5M Marine Grade (di serie)
  • Colore: RAL 9006
  • Altro: inspectable cover window for gobos replacement and maintenance and record scenes and create chases and shows throughout these scenes
CONTROLLO
  • Protocolli supportati: DMX512, RDM, CRMX
  • Stand Alone: Stand Alone programmer and playback
  • Canali DMX: 28 / 30 / 35 / 44channel
  • Controllo Wireless: Ricevitore LumenRadio Timo Fx DMX/RDM compatibile con CRMX (Lumen Radio) e W-DMX (Wireless DMX) integrato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display touch black OLED
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 680W
  • Standby power: 58,7 W
  • Output (a 230V): 4 unità connesse in serie
  • Fattore di potenza: >0,96
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: 09
  • Raffreddamento: sistema di dissipazione combinato heat pipe e ventole silenziate
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Dimensioni (LxAxP): 403x462x565mm / 15.87''x18.19''x22.24''
  • Peso: 35,5kg / 78.26lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus

Accessori e prodotti correlati

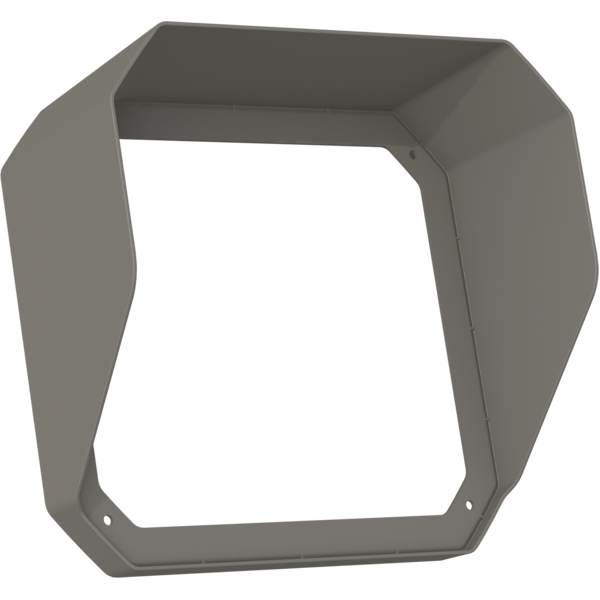

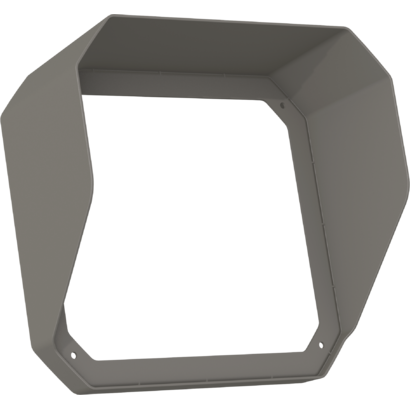

Opzionale MXLPLUSHSNOOT

Mezza visiera per MOSAICOXLPLUS, RAL 9006, vericiatura C5M

Order Code: MXLPLUSHSNOOT

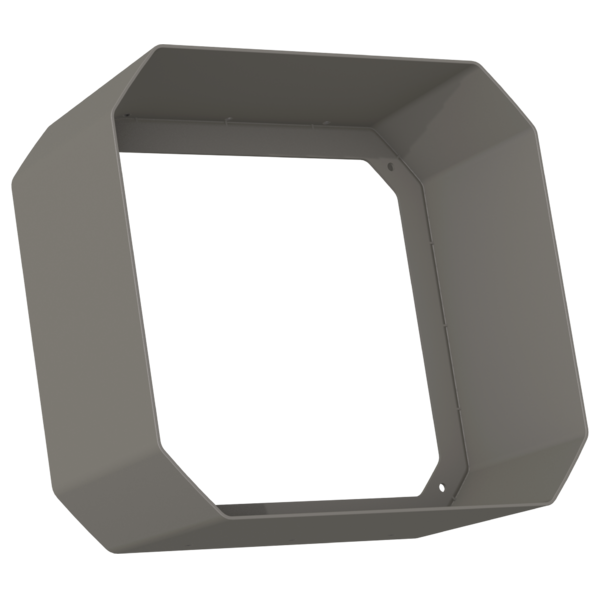

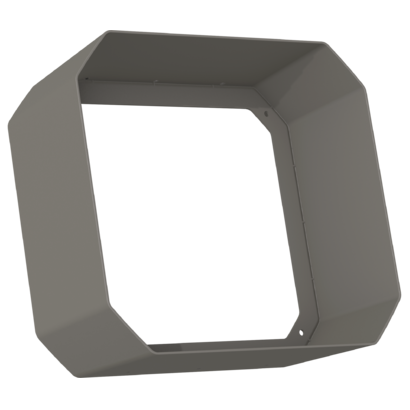

Opzionale MXLPLUSFSNOOT

Visiera completa per MOSAICOXLPLUS, RAL 9006, verniciatura C5M

Order Code: MXLPLUSFSNOOT

Opzionale MOSBRACK

Order Code: MOSBRACK

Opzionale GBVMAP001

Gobo Mapping, dimensione F, bianco e nero (gobo holder incluso)

Order Code: GBVMAP00120F00

Opzionale RSR0670B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60cm, nero

Order Code: RSR0670B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale <b>Æther</b> Link

Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi

Order Code: AETHERLINK

Opzionale AWEXDC1221ADP

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

Order Code: AWEXDC1221ADP

Opzionale AWEXAC12ADP

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

Order Code: AWEXAC12ADP

Opzionale AWEXAC1L03

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.3m

Order Code: AWEXAC1L03

Opzionale AWEXAC1L05

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.5m

Order Code: AWEXAC1L05

Opzionale AWEXAC1L10

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.10m

Order Code: AWEXAC1L10

Opzionale AWEXAC1L20

Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.20m

Order Code: AWEXAC1L20

Opzionale AWEXDC1L03

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.3m

Order Code: AWEXDC1L03

Opzionale AWEXDC1L05

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.5m

Order Code: AWEXDC1L05

Opzionale AWEXDC1L10

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.10m

Order Code: AWEXDC1L10

Opzionale AWEXDC1L20

Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.20m

Order Code: AWEXDC1L20

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetMosaicoxlplus_LETTER_DATASHEET_(EN).pdf(16/01/2026)478KB
Letter datasheetMosaicoxlplus_A4_DATASHEET_(ITA).pdf(15/01/2026)478KB
Letter datasheetMosaicoxlplus_A4_DATASHEET_(EN).pdf(15/01/2026)480KB
Tender SpecificationMosaicoxlplus_TENDER_SPECIFICATION.pdf(09/09/2025)294KB

User manual User manual

File name File size Download
User manualMosaicoxlplus_USER_MANUAL_EN.pdf(23/01/2026)7MB
User manualMosaicoxlplus_General_Safety_Information.pdf(02/12/2025)3MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartMosaicoxlplus_DMX_CHARTS.pdf(23/01/2026)184KB

MOSAICOXLPLUS Firmware rev. 1.1.02.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_mosaicoxlplus_ies files.zip(22/08/2025)4KB
LDTprolights_mosaicoxlplus_ldt files.zip(22/08/2025)4KB
PhotometricsMosaicoxlplus_PHOTOMETRICS_REPORT.pdf(22/08/2025)1MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPMosaicoxlplus_3D.skp(07/08/2025)1MB
2DMOSAICOXLPLUS_2D.zip4MB
3DMosaicoxlplus_CAD_3D.dwg(07/08/2025)819KB
2D cad symbolsMosaicoxlplus_CAD_2DSYMBOLS.dwg(27/08/2025)37KB
Technical drawingMOSAICOXLPLUS_TECHNICAL DRAWINGS.zip451KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(27/08/2025)751KB

Tech docs Tech docs

File name File size Download
Color DocumentMosaicoxlplus_COLOR.pdf(09/09/2025)74KB
Gobos DocumentMosaicoxlplus_GOBOS.pdf(30/09/2025)866KB

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file.
I metodi di aggiornamento disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guide
USB .PRL nessun software necessario vedere User manual / USB UPDATE MODE
NET CABLE .EHEX Professional Uploader Guide
NET CABLE .ALF DMX Workshop Guide


  (*) è ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto.
  Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo/adattatore aggiuntivo per effettuare l'aggiornamento del firmware.
Verifica nella pagina accessori del prodotto tutto ciò che è necessario.

E' possibile contattare support@prolights.it per qualsiasi altra info
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.02.0 STABLE 16/01/2026

New Function:

  • Added DMX Fault Hold-Stand Alone to the Setup menu. Added accordingly:
    • Control Ch DMX Fault "Hold" (default) = range 214-215 dmx value
    • Control Ch DMX Fault "Stand Alone" = range 216-217 dmx value
    • RDM Manufacturer PID DMX Fault as follows:
      • 0: Hold (default)
      • 1: Stand Alone

Fixed Bugs:

  • Home Screen Name, Model Description, Device Label in RDM are wrong
  • During the WARM UP process---> "TIME LE" appears and then cuts out
  • In RDM Manufacturer PID, Advanced Gobo Wheel OFF/ON is missing
  • Working in RDM via DMXCAT ---> The device appears OFFLINE randomly/following some settings.
 Rev. 1.0
